| Български
1 609 92A 0KL | (12.5.14)
Bosch Power Tools

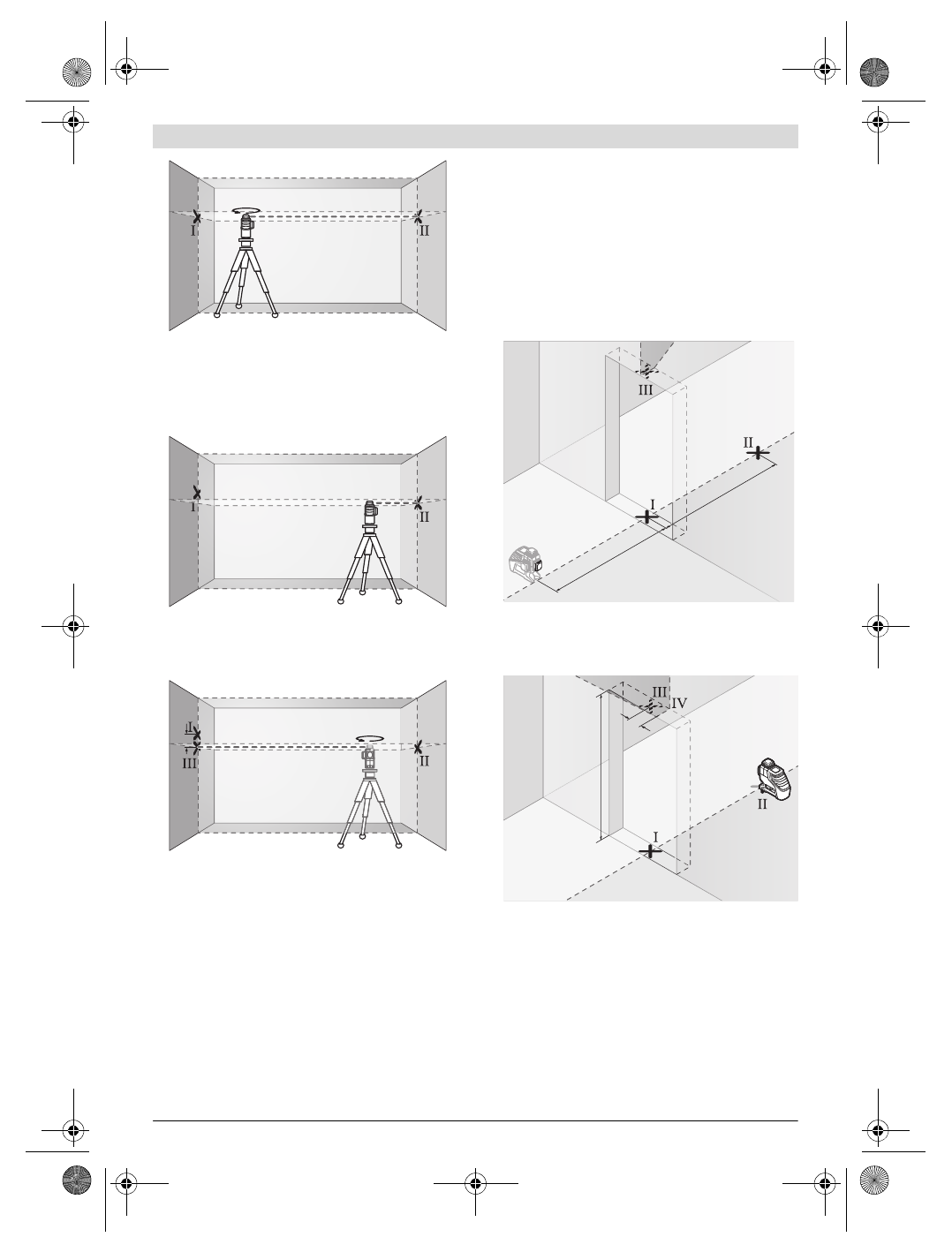

– Завъртете измервателния уред на 180 °, изчакайте го да
се нивелира автоматично и маркирайте пресечната
точка на двете лазерни линии върху стената В (точка
II
).
– Поставете измервателния уред – без да го завъртате –
в близост до стената B, включете го и изчакайте да се
нивелира.
– Изместете измервателния уред по височина (чрез ста-
тива или при необходимост с подлагане), така че пресе-
чната точка на лазерните лъчи да попада точно върху
маркираната преди това точка
II
на стената В.
– Без да променяте височината, завъртете уреда на 180 °.
Насочете го към стената А така, че вертикалната лазер-
на линия да преминава през маркираната преди това
точка
I
. Изчакайте измервателният уред да се нивелира
и маркирайте пресечната точка на лазерните лъчи на
стената А (точка
III
).
– Разликата
d
на двете отбелязани точки
I
и
III
на стената
А дава абсолютното отклонение във височината на из-
мервателния уред по продължение на напречната ос.
На измервателна дължина от 2 x 5 m = 10 m максимално
допустимото отклонение възлиза на:
10 m x ± 0,2 mm/m = ± 2 mm.
Следователно е допустимо разликата
d
между точкит
I
и
III
да е най-много 2 mm.
Проверка на точността на нивелиране на вертикалните
линии
За проверката се нуждаете от отвор на врата, при която
(върху твърда основа) има най-малко по 2,5 m свободна
площ от двете страни.
– Поставете измервателния уред на 2,5 m пред отвора за
врата върху твърда равна повърхност (не върху статив).
Включете измервателния уред в режим с автоматично
нивелиране. Изберете режим на работа, при който се
генерира една вертикална лазерна равнина фронтално
пред измервателния уред.
– Маркирайте средата на вертикалната лазерна линия на
пода на отвора на вратата (точка
I
), на разстояние 5 m
от другата страна на отвора на вратата (точка
II
), както
и на горния ръб на отвора на вратата (точка
III
).
– Завъртете измервателния уред на 180 ° и го поставете
от другата страна на отвора за врата непосредствено
зад точка
II
. Изчакайте измервателният уред да се ни-
велира и насочете вертикалната лазерна линия така, че
средата й да минава през точките
I
и
II
.
– Отбележете средата на лазерната линия на горния ръб
на отвора за врата като точка
IV
.
– Разликата
d
на двете маркирани точки
III
и
IV
дава аб-
солютното отклонение на измервателния уред от верти-
калата.
– Измерете височината на отвора на вратата.
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
