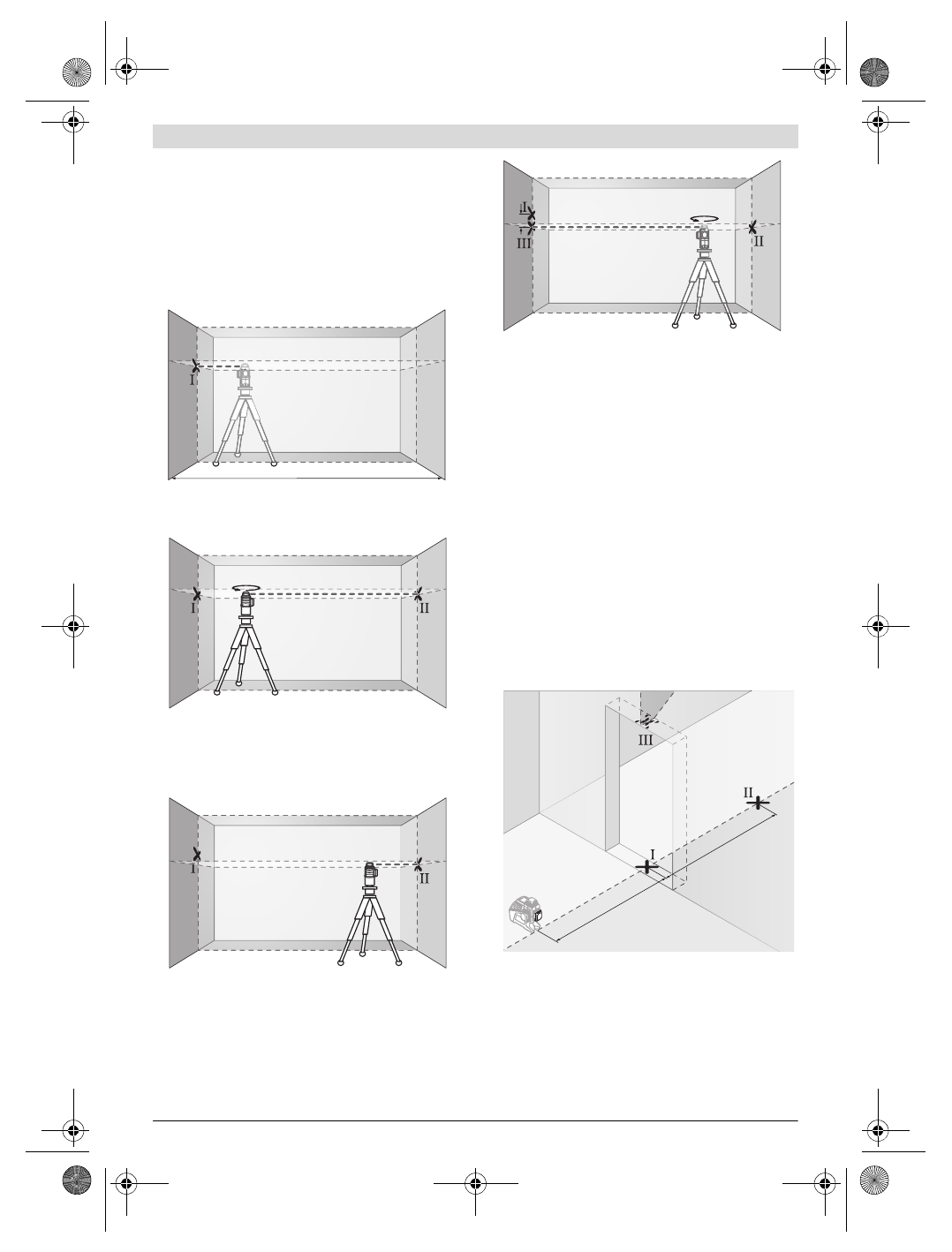

Preverjanje vodoravne nivelirne natančnosti prečne osi
Za preverjanje potrebujete prosto merilno območje dolžine
5 m na trdni podlagi med dvema stenama A in B.
– Montirajte merilno orodje blizu stene A na stativ ali ga po-
stavite na trdno, ravno podlogo. Vklopite merilno orodje
med delovanjem z nivelirno avtomatiko. Izberite vrsto de-
lovanja, kjer se ustvarita vodoravna laserska ravnina in
navpična laserska ravnina frontalno pred merilnim orod-
jem.
– Naravnajte laser na bližnjo steno A in pustite, da se merilno
orodje nivelira. Označite sredino točke, kjer se križajo la-
serske linije na steni A (točka
I
).
– Obrnite merilno orodje za 180 °, počakajte, da se bo niveli-
ralo in označite točko križanja laserskih črt na nasprotni
steni B (točka
II
).
– Namestite merilno orodje – ne da bi ga obračali – v bližino
stene B, ga vklopite in počakajte, da se nivelira.
– Poravnajte višino merilnega orodja tako (s pomočjo stativa
ali po potrebi s podlaganjem), da so bo točka križanja la-
serskih črt natančno ujemala s predhodno označeno
točko
II
na steni B.
– Obrnite merilno orodje za 180 °, ne da bi spreminjali viši-
no. Usmerite ga na steno A, tako da bo navpična laserska
črta potekala skozi prej označeno točko
I
. Počakajte, da se
bo merilno orodje niveliralo in označite točko križanja la-
serskih črt na steni A (točka
III
).
– Razlika
d
med obema označenima točkama
I
in
III
na steno
A je dejanski višinski odklon merilnega orodja vzdolž preč-
ne osi.
Na merilni razdalji 2 x 5 m = 10 m znaša maksimalno dovolje-
no odstopanje:
10 m x ± 0,2 mm/m = ± 2 mm.
Razlika
d
med točkama
I
in
III
sme posledično znašati največ
2 mm.
Preverjanje nivelirne natančnosti navpičnih linij
Za preverjanje potrebujete odprtino za vrata, pri kateri je (na
trdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.
– Postavite merilno orodje v razdalji 2,5 m od odprtine vrat
na trdno, ravno podlogo (ne na stativ). Vklopite merilno
orodje med delovanjem z nivelirno avtomatiko. Izberite vr-
sto delovanja, kjer se navpična laserska ravnina ustvari
frontalno pred merilnim orodjem.
– Označite sredino navpične laserske črte na dnu odprtine za
vrata (točka
I
), 5 m proč na drugi strani odprtine za vrata
(točka
II
), ter na zgornjem robu odprtine za vrata
(točka
III
).
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
