22
| Français
1 609 92A 0KL | (12.5.14)
Bosch Power Tools

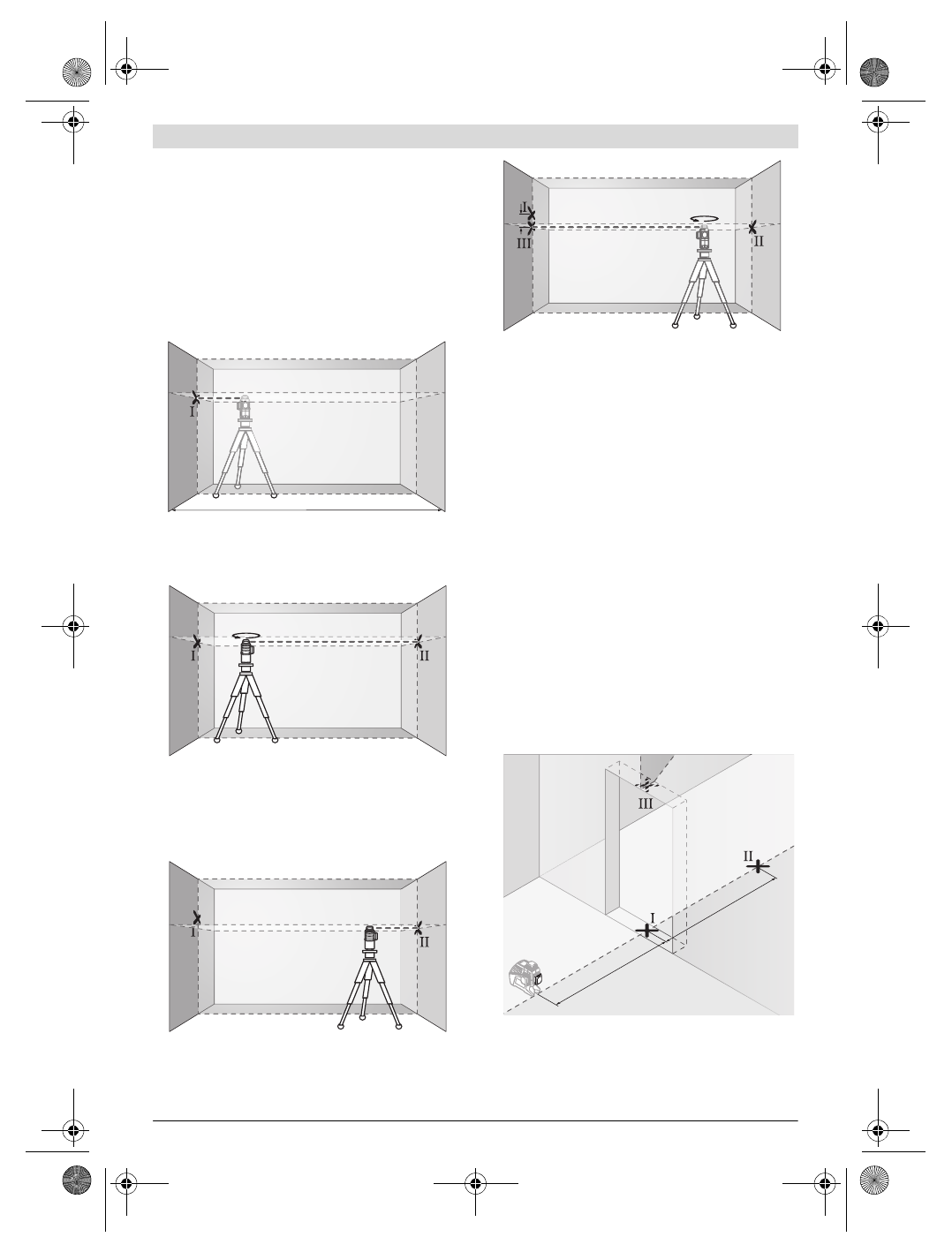

Contrôler la précision de nivellement horizontal de l’axe
transversal
Pour ce contrôle, il est nécessaire de travailler sur une dis-
tance dégagée de 5 m sur un sol stable entre deux murs A et B.
– Montez l’appareil de mesure près du mur A sur un trépied
ou placez-le sur un sol stable et plan. Mettez l’appareil de
mesure en marche en mode de fonctionnement avec nivel-
lement automatique. Choisissez le mode dans lequel une
ligne laser à niveau horizontal ainsi qu’une ligne laser à ni-
veau vertical sont générées directement devant l’appareil
de mesure.
– Dirigez le laser sur le mur le plus proche A et laisser l’appa-
reil de mesure se niveler automatiquement. Marquez le mi-
lieu du point sur le mur A où les lignes laser se croisent
(point
I
).
– Tournez l’appareil de mesure de 180 °, laissez-le se niveler
automatiquement et marquez le point de croisement des
faisceaux laser sur le mur en face B (point
II
).
– Placez l’appareil de mesure – sans le tourner – près du
mur B, mettez-le en marche et laissez-le se niveler automa-
tiquement.
– Ajustez l’appareil de mesure en hauteur (à l’aide du trépied
ou, le cas échéant, par des cales appropriées) de sorte que
le point de croisement des faisceaux laser touche le point
II
sur le mur B tracé auparavant.
– Tournez l’appareil de mesure de 180 ° sans en modifier la
hauteur. Dirigez-le vers mur A de sorte que la ligne laser
verticale passe à travers le point
I
déjà marqué. Laissez
l’appareil de mesure se niveler automatiquement et mar-
quez le point de croisement des faisceaux laser sur le mur
A (point
III
).
– L’écart
d
entre les deux points
I
et
III
marqués sur le mur A
indique l’écart réel de précision de l’appareil de mesure
pour la hauteur le long de l’axe transversal.
Pour une distance à mesurer de 2 x 5 m = 10 m, l’écart de
précision max. admissible est de :
10 m x ± 0,2 mm/m = ± 2 mm.
Par conséquent, la différence
d
entre les points
I
et
III
ne doit
être que 2 mm max.
Contrôler la précision de nivellement des lignes verticales
Pour ce contrôle, on nécessite un cadre de porte d’au moins
2,5 m d’entrebâillement (sur sol stable) de chaque côté de la
porte.
– Placez l’appareil de mesure à une distance de 2,5 m du
cadre de porte sur un support stable et plan (pas sur un tré-
pied). Mettez l’appareil de mesure en marche en mode de
fonctionnement avec nivellement automatique. Choisissez
un mode de fonctionnement dans lequel une ligne laser à
niveau vertical est générée directement devant l’appareil
de mesure.
– Marquez le milieu de la ligne laser verticale au sol à
l’aplomb du cadre de porte (point
I
), à une distance de 5 m
sur le coté opposé du cadre de porte (point
II
), ainsi qu’au
bord supérieur du cadre de porte (point
III
).
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
OBJ_DOKU-32907-002.fm Page 22 Monday, May 12, 2014 12:52 PM
