Bosch GLL 3 - Инструкция по эксплуатации - Страница 72

72

 | Ελληνικά

1 609 92A 0KL | (12.5.14)

Bosch Power Tools

Σε μια διαδρομή μέτρησης 2 x 5 m = 10 m μέγιστη επιτρεπτή
απόκλιση ανέρχεται σε:
10 m x ± 0,2 mm/m = ± 2 mm.
Η διαφορά

d

 ανάμεσα στα σημεία

I

 και

III

 δεν επιτρέπεται κατά

συνέπεια να υπερβαίνει τα 2 mm.

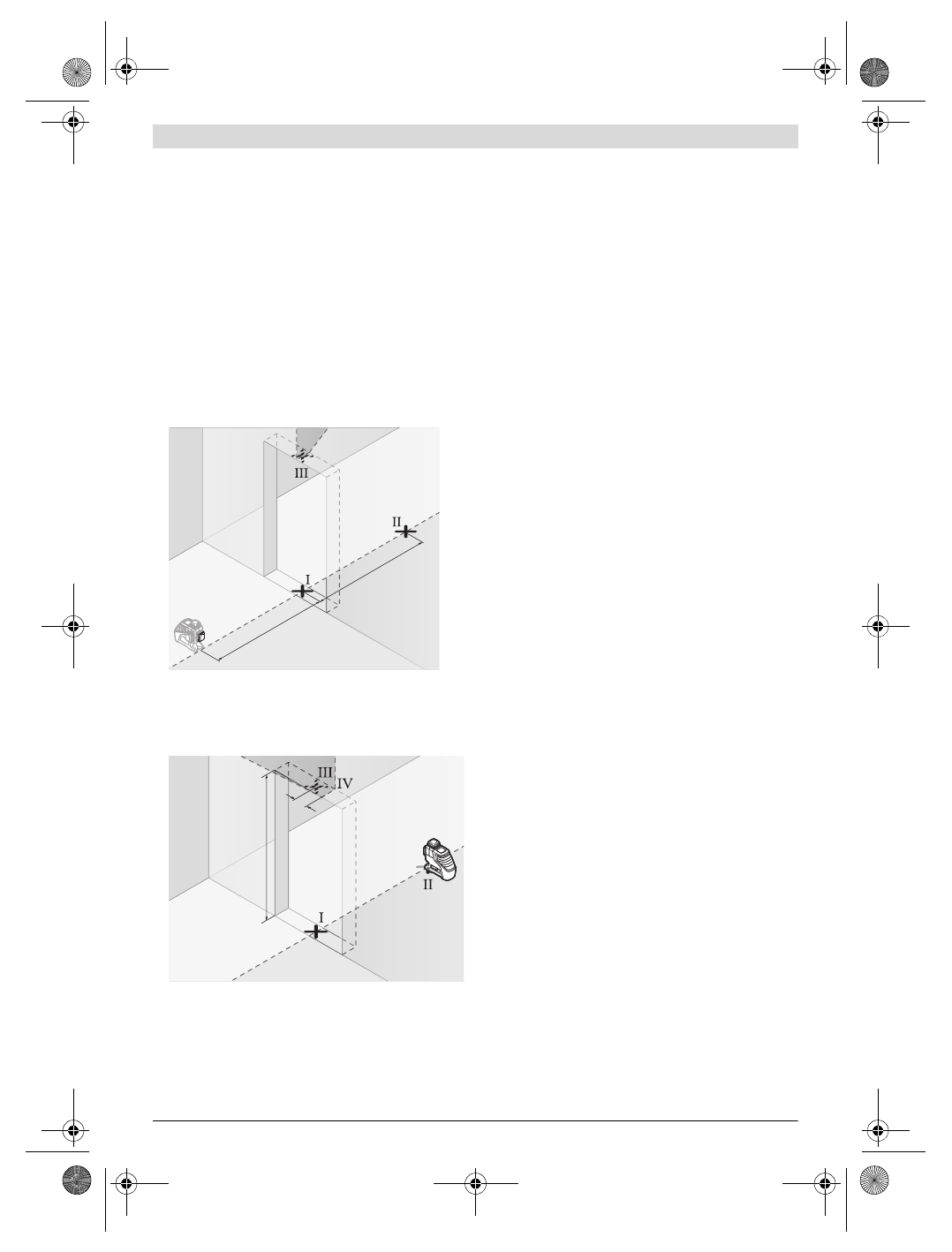

Έλεγχος της ακρίβειας χωροστάθμησης των κάθετων
γραμμών

Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε κάθε
πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m (επάνω
σε στερεή επιφάνεια).

– Τοποθετήστε το εργαλείο μέτρησης σε απόσταση 2,5 m από

το άνοιγμα της πόρτας επάνω σε μια επίπεδη και στερεή
επιφάνεια (όχι επάνω σε ένα τρίποδο). Θέστε το εργαλείο
μέτρησης στη λειτουργία με αυτόματη χωροστάθμηση.
Επιλέξτε τον τρόπο λειτουργίας στον οποίο το εργαλείο μέ-
τρησης παράγει μετωπικά ένα κάθετο επίπεδο λέιζερ.

– Σημαδέψτε το κέντρο της κάθετης γραμμής λέιζερ στο δάπε-

δο του ανοίγματος της πόρτας (σημείο

I

), κατόπιν σε από-

σταση 5 m από την άλλη πλευρά του ανοίγματος της πόρτας
(σημείο

II

) και τέλος στην επάνω ακμή του ανοίγματος της

πόρτας (σημείο

III

).

– Γυρίστε το εργαλείο μέτρησης κατά 180 ° και τοποθετήστε

το στην άλλη πλευρά του ανοίγματος της πόρτας, άμεσα πίσω
από το σημείο

II

. Αφήστε το εργαλείο μέτρησης να αυτοχω-

ροσταθμηθεί και ευθυγραμμίστε την κάθετη ακτίνα λέιζερ
κατά τέτοιο τρόπο, ώστε η μέση της να περνά ακριβώς μέσα
από τα σημεία

I

 και

II

.

– Σημαδέψτε τη μέση της γραμμής λέιζερ σαν σημείο

IV

 στην

επάνω ακμή του ανοίγματος της πόρτας.

– Η  διαφορά

d

 των δυο σημαδεμένων σημείων

III

 και

IV

 απο-

τελεί την πραγματική απόκλιση του εργαλείου μέτρησης από
την κατακόρυφο.

– Μετρήστε το ύψος του ανοίγματος της πόρτας.

Επαναλάβετε τη διαδικασία μέτρησης και για το δεύτερο κάθε-
το επίπεδο λέιζερ. Γι’ αυτό επιλέξτε τον τρόπο λειτουργίας στον
οποίο παράγεται ένα κάθετο επίπεδο λέιζερ πλαγίως, δίπλα στο
εργαλείο μέτρησης, και, πριν ξεκινήσει η διαδικασία μέτρησης,
γυρίστε το εργαλείο μέτρησης κατά 90 °.

Η μέγιστη επιτρεπτή απόκλιση υπολογίζεται ως εξής:
διπλό ύψος του ανοίγματος της πόρτας x 0,2 mm/m
Παράδειγμα: Όταν το ύψος του ανοίγματος της πόρτας είναι
2 m η μέγιστη απόκλιση δεν επιτρέπεται να είναι μεγαλύτερη
από
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. Σε κάθε μια από τις δυο με-
τρήσεις τα σημεία

III

 και

IV

 δεν επιτρέπεται να απέχουν περισ-

σότερο από 0,8 mm το ένα από το άλλο.

Υποδείξεις εργασίας



Για το σημάδεμα να χρησιμοποιείτε πάντοτε το κέντρο
της γραμμής λέιζερ.

Το πλάτος της γραμμής λέιζερ αλλάζει

ανάλογα με την απόσταση.

Εργασία με τον πίνακα στόχευσης

Ο πίνακας στόχευσης λέιζερ

15

 βελτιώνει την ορατότητα της

ακτίνας λέιζερ υπό δυσμενείς συνθήκες και σε μεγάλες αποστά-
σεις.

Το ανακλαστικό ήμισυ του πίνακα στόχευσης λέιζερ

15

 βελτιώ-

νει την ορατότητα τα ακτίνας λέιζερ, ενώ δια μέσου του διαφα-
νούς ήμισυ μπορείτε να διακρίνετε τη γραμμή λέιζερ και από την
πίσω πλευρά του πίνακα στόχευσης λέιζερ.

Εργασία με το τρίποδο (ειδικό εξάρτημα)

Το τρίποδο προσφέρει μια σταθερή και καθ’ ύψος ρυθμιζόμενη
βάση μέτρησης. Τοποθετήστε το εργαλείο μέτρησης με την
υποδοχή τριπόδου 1/4"

9

 στο σπείρωμα του τριπόδου

22

 ή

επάνω σε ένα τρίποδο για φωτογραφική μηχανή από το κοινό
εμπόριο. Για τη στερέωση σε ένα τρίποδο από το κοινό εμπόριο
χρησιμοποιήστε την υποδοχή τριπόδου 5/8"

8

. Στερεώστε το

εργαλείο μέτρησης με τη βίδα στερέωσης του τριπόδου.

Στερέωση με τη βάση γενικής χρήσης (ειδικό εξάρτημα)
(βλέπε εικόνα D)

Με τη βοήθεια της βάσης γενικής χρήσης

19

 μπορείτε να στερε-

ώσετε το εργαλείο μέτρησης π. χ. σε κάθετες επιφάνειες, σωλή-
νες ή μαγνητικά υλικά. Η βάση γενικής χρήσης μπορεί επίσης να
χρησιμοποιηθεί και σαν τρίποδο δαπέδου, πράγμα που διευκο-
λύνει την ευθυγράμμιση καθ’ ύψος του εργαλείου μέτρησης.

Εργασία με την πλάκα μέτρησης (ειδικό εξάρτημα)
(βλέπε εικόνες A – B)

Με τη βοήθεια της πλάκας μέτρησης

16

 μπορείτε να μεταφέρε-

τε το σημάδι λέιζερ στο δάπεδο ή το ύψος λέιζερ σ’ έναν τοίχο.

Με το μηδενικό πεδίο και την κλίμακα μπορείτε να μετρήσετε τη
διαφορά από το επιθυμητό ύψος κι ακολούθως να το μεταφέρε-
τε σε κάποια άλλη θέση. Έτσι δε χρειάζεται να ρυθμίσετε το
εργαλείο μέτρησης ακριβώς στο υπό μεταφορά ύψος.

2,5 m

2,5 m

2 m

d
