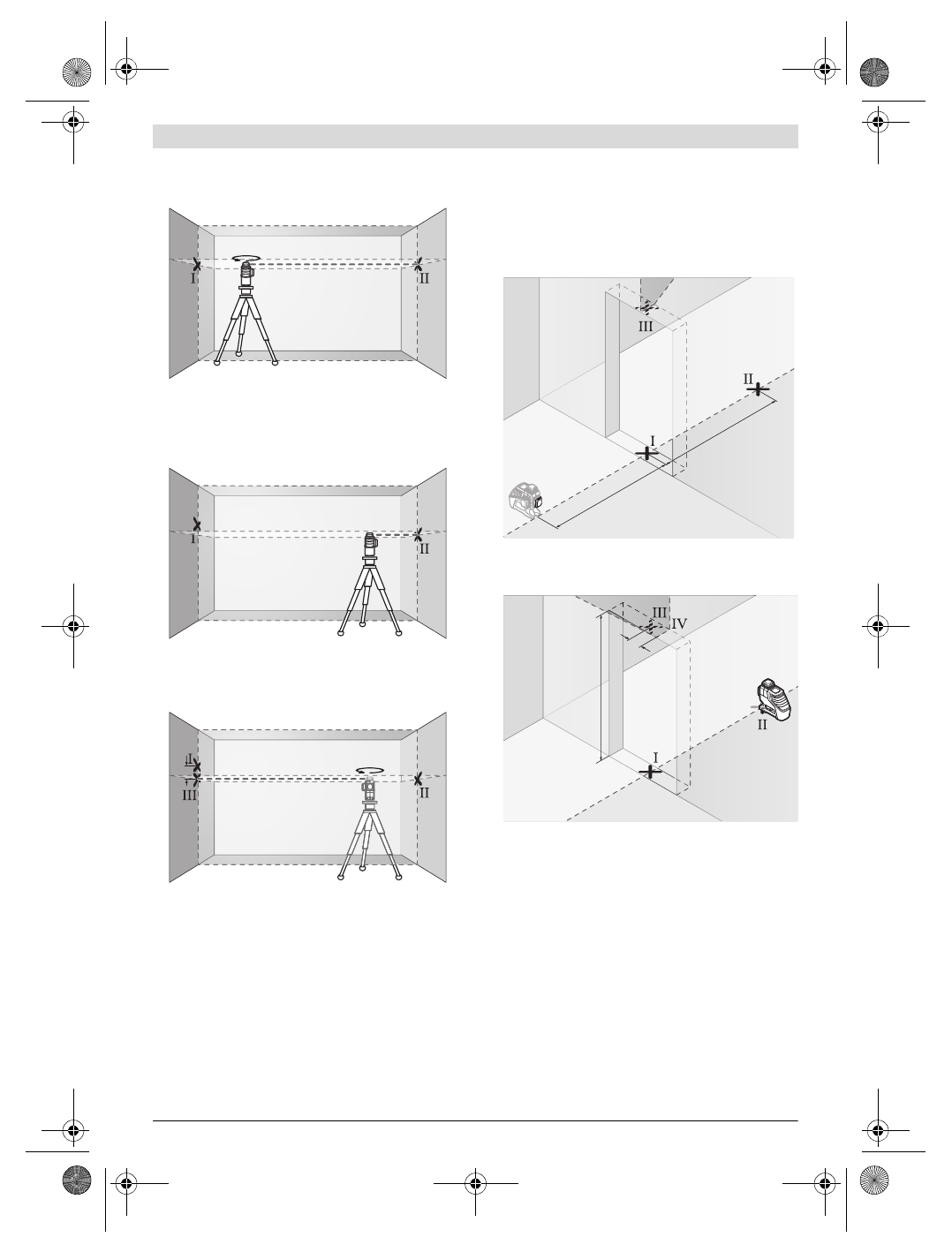

– Ret laseren mod den nærliggende væg A og lad måleværk-
tøjet nivellere. Markér midten af punktet, hvor laserlinjer-
ne krydser hinanden på væggen A (punkt
I
).
– Drej måleværktøjet 180 °, lad det nivellere og markér
krydsningspunktet for laserlinjerne på den modsatliggen-
de væg B (punkt
II
).
– Placér måleværktøjet – uden at dreje det – i nærheden af
væg B, tænd for det og lad det indnivellere.
– Indstil måleværktøjet i højden på en sådan måde (ved
hjælp af stativet eller i givet fald ved at lægge noget ind un-
der), at krydningspunktet for laserlinjerne nøjagtigt ram-
mer det tidligere markerede punkt
II
på væggen B.
– Drej måleværktøjet 180 °, uden at højden ændres. Indstil
det i forhold til væggen A på en sådan måde, at den lodrette
laserlinje løber gennem det allerede markerede punkt
I
.
Lad måleværktøjet nivellere og markér laserlinjernes
krydsningspunkt på væggen A (punkt
III
).
– Forskellen
d
mellem de to markerede punkter
I
og
III
på
væggen A er måleværktøjets faktiske højdeafvigelse langs
med den tværgående aksel.
På målestrækningen 2 x 5 m = 10 m er den max. tilladte afvi-
gelse: 10 m x ± 0,2 mm/m = ± 2 mm.
Differencen
d
mellem punkterne
I
og
III
må som følge heraf
max. være 2 mm.
Kontrol af nivelleringsnøjagtighed for de lodrette linjer
Til kontrollen har du brug for en døråbning, hvor der er mindst
2,5 m plads på hver side af døren (på fast grund).
– Stil måleværktøjet på en fast, jævn undergrund 2,5 m fra
døråbningen (ikke på et stativ). Tænd for måleværktøjet
med indstillet nivelleringsautomatik. Vælg en driftsform,
hvor et lodret laserniveau ses frontalt foran måleværktøjet.
– Markér midten af den lodrette laserlinje forneden i døråb-
ningen (punkt
I
), 5 m på den anden side af døråbningen
(punkt
II
) samt øverst i døråbningen (punkt
III
).
– Drej måleværktøjet 180 ° og stil det på den anden side af
døråbningen direkte bag ved punktet
II
. Lad måleværktø-
jet nivellere og juster den lodrette laserlinje på en sådan
måde, at linjens midte forløber nøjagtigt gennem punkter-
ne
I
og
II
.
– Marker laserlinjens midte på døråbningens øverste kant
som punkt
IV
.
– Forskellen
d
mellem de to markerede punkter
III
og
IV
gi-
ver den faktiske afvigelse mellem måleværktøjet og den
lodrette linje.
– Mål døråbningens højde.
Gentag målingen for det andet, lodrette laserniveau. Vælg
hertil en driftsform, hvor et lodret laserniveau ses på siden
ved siden af måleværktøjet, og drej måleværktøjet 90 °, før
målingen startes.
Den max. tilladte afvigelse beregnes på følgende måde:
dobbelt højde for døråbning x 0,2 mm/m
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
