中文
|
184
Bosch Power Tools
1 609 92A 0KL | (12.5.14)
–
把測量儀旋轉 180 度，但是不可改變測量儀的高
度。調整測量儀，讓垂直方向的激光束穿過牆 A
的點
I
。讓測量儀找平，並且在牆 A 的激光束交叉
點上做記號 （點
III
）。
–
牆 A 上點
I
和點
III
的差距 d，便是測量儀在橫軸
上的實際高度偏差。
測量的距離是 2 x 5 米 = 10 米。而最大的許可誤
差為 :
10 米 x ± 0.2 毫米 / 米 = ± 2 毫米。
點
I
和點
III
的差距 d 不可以超過 2 毫米。

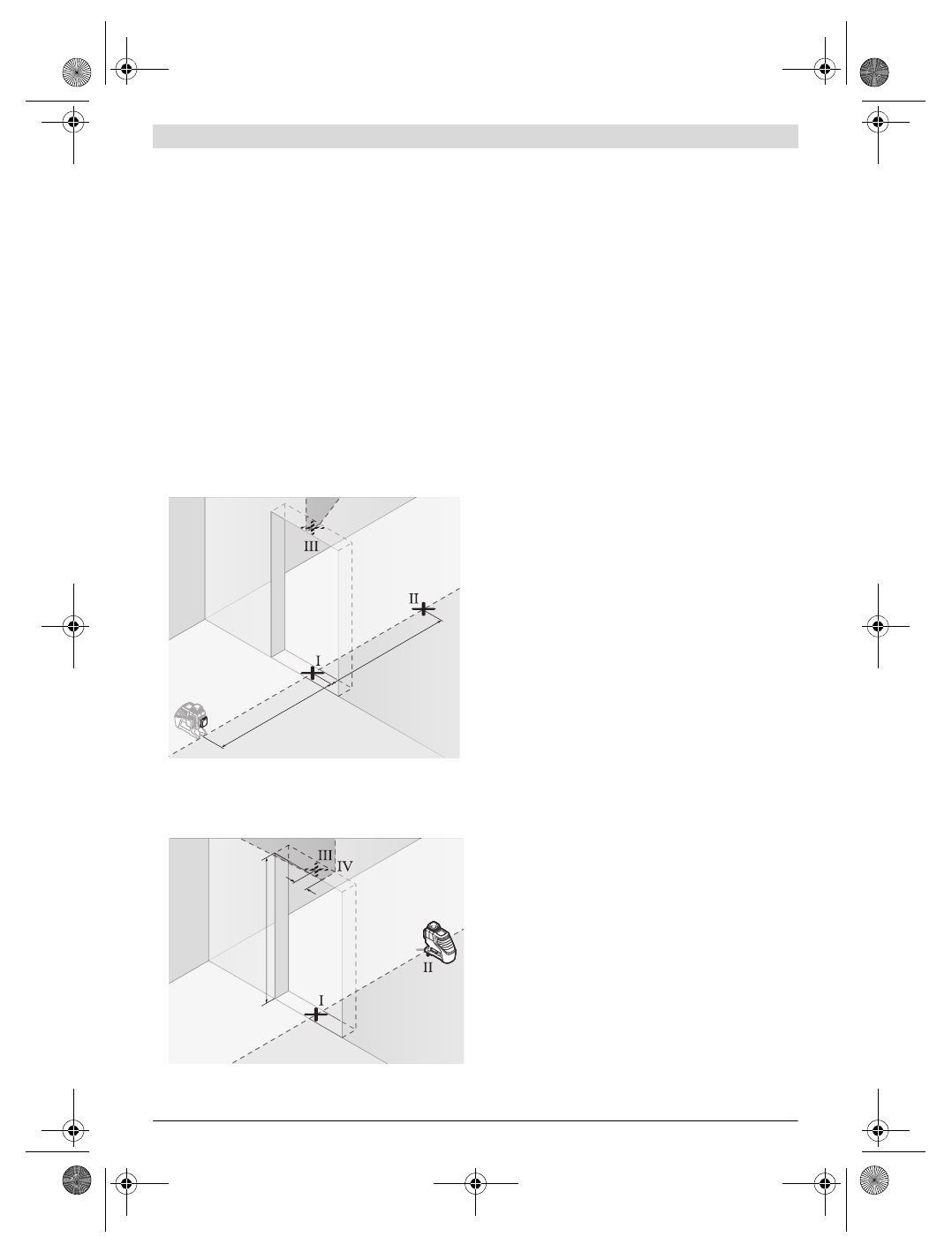

檢查垂直方向的激光束的找平精度
針對這項檢驗，您必須尋找一處有門孔而且地板堅實
的場地。此外，門孔的前后兩側至少要有 2.5 米的空
間。
–
把測量儀放置在距離門孔 2.5 米處的堅實、平坦
的地面上 （不可以使用三腳架）。開動測量儀，選
擇測量功能並啟動自動找平功能。必須選擇會在測
量儀器正前方產生一個垂直激光面的操作模式。
–
找出投射在門孔地板上的垂直激光束的中心點，並
在該中心點打上記號 （點
I
）。在門孔的另一側約
5 米遠處再做一個記號 （點
II
），在門孔的上緣做
第三個記號 （點
III
）。
–
先把測量儀器旋轉 180 度 並將它放在門孔的另一
側，要直接放在點
II
之下。讓測量儀器找平，調
整垂直激光線段讓激光束的中心點準確地穿過點
I
和點
II
。
–
在門孔上緣的激光線段中心點打記號，並將它定為
點
IV
。
–
點
III
和點
IV
的差距 d 便是測量儀在垂直方向的
實際偏差。
–
測量門孔的高度。
重復以上過程來檢查第二道垂直激光面。此時必須選
擇能夠在測量儀器側面產生一道垂直激光面的操作功
能。開始測量之前先把測量儀器旋轉 90°。
您可以使用以下的公式計算最大的許可偏差 :
兩倍的門孔高度 x 0.2 毫米 / 米
範例 : 如果門孔的高度為 2 米，那麼最大的許可偏
差
2 x 2 米 x ± 0.2 毫米 / 米 = ± 0.8 毫米。所以
兩次測量時點
III
和點
IV
之間的距離，不可以超過
0.8 毫米。
有關操作方式的指點
記號一定要打在激光束的中心位置。 激光束的寬度
會隨著距離的遠近而改變。
使用激光靶工作
在工作環境條件不良以及測量距離遙遠時，使用激光
靶
15
可以改善激光光束的能見度。
激光靶
15
上的反射部分，能夠改善激光的辨識度。
如果使用激光靶的透明部分，也能夠從激光靶的背面
看見激光。
使用三腳架工作 （附件）
三腳架是穩固而且能夠改變高度的測量底架。把測量
儀器的 1/4" 三腳架接頭
9
擰入三腳架
22
上的螺桿
中，或一般的三腳架中。如果把儀器安裝在一般的工
地用三腳架上，則要使用 5/8" 的三腳架接頭
8
。使
用三腳架上的固定螺絲固定好測量儀器。
使用通用支撐固定 （附件）（參考插圖 D）
使用通用支架
19
可以將測量儀器固定在傾斜面、管
子或能夠讓磁鐵吸附的材料上。通用支撐也可以充當
地面三腳架，它可以減輕調整測量儀器高度的工作。
使用測量板工作 （附件）（參考插圖 A – B）
借助測量板
16
，可以把地板上的激光記號點，或者
把激光的高度轉載到牆上。
使用零面和刻度盤可以測量改變高度後的位移距離，
並且把它轉載到其它的位置。因此不必重新調整測量
儀的高度。
測量板
16
覆蓋了反射膜，可以幫助操作者在遠距離
或日照強烈的環境中辨識激光束。當您的視線與激光
平行時，才能體會反射膜的加強激光功能。
操作儀器時使用激光接收器 （附件）（參考插圖 D）
在光線不利操作的環境中 （操作環境太亮，直接日
照）以及測量距離 很遠時，為了容易辨識激光可以使
2,5 m
2,5 m
2 m
d
OBJ_DOKU-32907-002.fm Page 184 Monday, May 12, 2014 12:50 PM
