40
| Italiano
1 609 92A 0KL | (12.5.14)
Bosch Power Tools

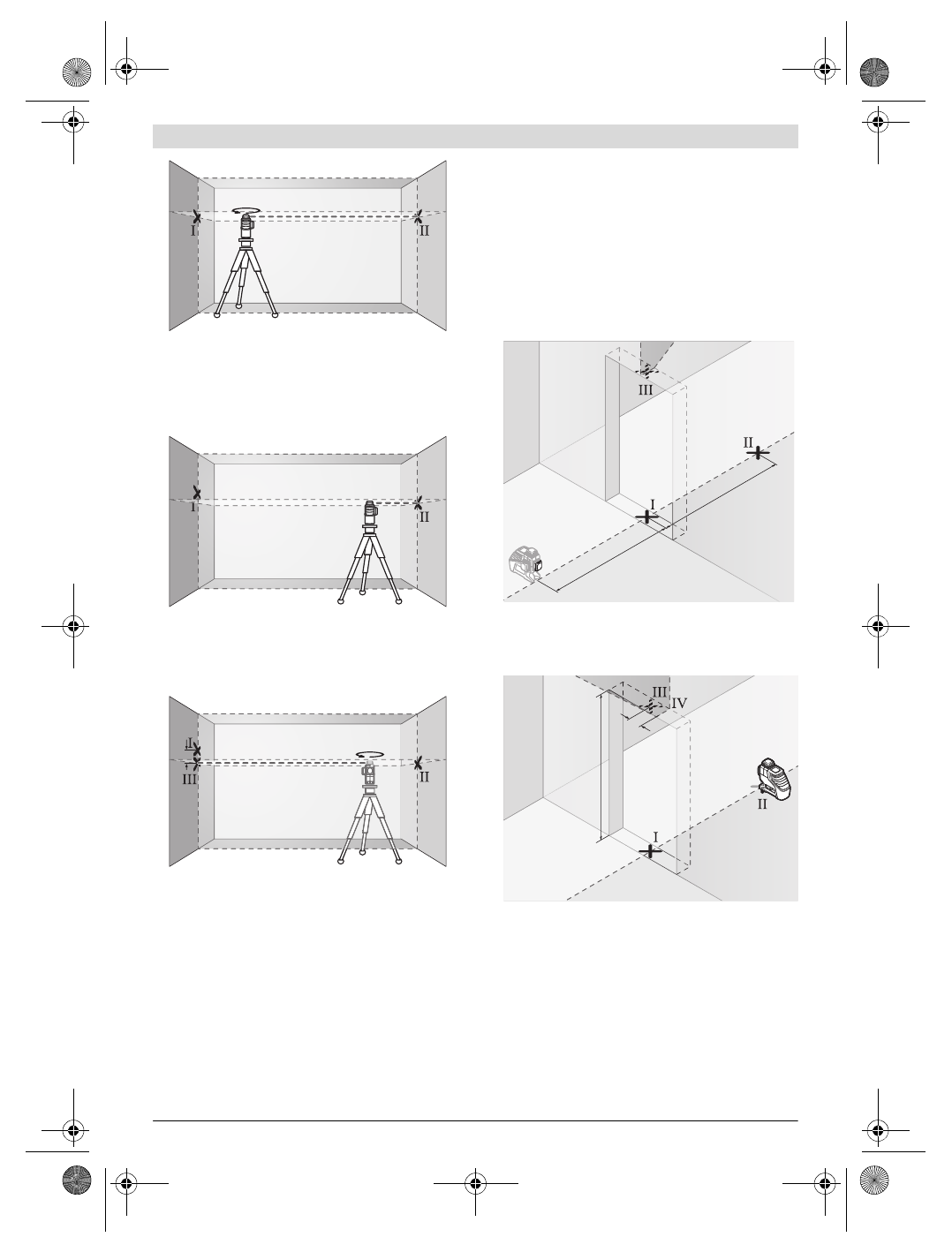

– Ruotare lo strumento di misura di 180 °, eseguire l’opera-
zione di livellamento e marcare il punto d’incrocio dei raggi
laser sulla parete contrapposta B (punto
II
).
– Installare lo strumento di misura – senza girarlo – vicino
alla parete B, accenderlo e lasciare che esegua l’operazio-
ne di livellamento.
– Regolare lo strumento di misura in altezza in modo tale
(mediante treppiede oppure se necessario utilizzando
appositi supporti) che il punto d’incrocio delle linee laser
arrivi precisamente sul punto
II
precedentemente marcato
sulla parete B.
– Ruotare lo strumento di misura di 180 ° senza modificare
l’altezza. Dirigerlo sulla parete A in modo che la linea laser
verticale scorra sul punto
I
precedentemente marcato.
Sottoporre lo strumento di misura ad un’operazione di li-
vellamento e marcare il punto d’incrocio delle linee laser
sulla parete A (punto
III
).
– La differenza della misura
d
dei punti marcati
I
e
III
sulla
parete A indica la tolleranza effettiva dello strumento
nell’ambito della misura lungo l’asse trasversale.
Sul tratto di misura di 2 x 5 m = 10 m la deviazione ammessa
può essere al massimo:
10 m x ± 0,2 mm/m = ± 2 mm.
La differenza
d
tra i punti
I
e
III
può essere pertanto al massi-
mo di 2 mm.
Controllo della precisione di livellamento delle linee
verticali
Per un controllo è necessaria l’apertura della porta (su base
compatta) ed ogni lato della porta deve avere uno spazio di al-
meno 2,5 m.
– Posizionare lo strumento di misura alla distanza di 2,5 m
dall’apertura della porta su un supporto stabile ed orizzon-
tale (non su un treppiede). Accendere lo strumento di
misura per un utilizzo con il sistema di autolivellamento.
Selezionare un modo operativo in cui lo strumento di
misura emette frontalmente un piano laser verticale.
– Marcare il centro della linea laser verticale sul pavimento
dell’apertura della porta (punto
I
), alla distanza di 5 m
sull’altro lato dell’apertura della porta (punto
II
) e al margi-
ne superiore dell’apertura della porta (punto
III
).
– Ruotare lo strumento di misura di 180 ° e posizionarlo
sull’altro lato dell’apertura della porta direttamente dietro
al punto
II
. Lasciare eseguire l’operazione di livellamento
dallo strumento di misura ed allineare la linea laser vertica-
le in modo che il suo centro passi esattamente attraverso i
punti
I
e
II
.
– Marcare il centro della linea laser sul bordo superiore
dell’apertura della porta come punto
IV
.
– La differenza
d
di entrambi i punti marcati
III
e
IV
indica la
tolleranza effettiva dello strumento di misura dalla posizio-
ne verticale.
– Misurare l’altezza dell’apertura della porta.
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
OBJ_DOKU-32907-002.fm Page 40 Monday, May 12, 2014 12:52 PM
