日本語
|
174
Bosch Power Tools
1 609 92A 0KL | (12.5.14)
–

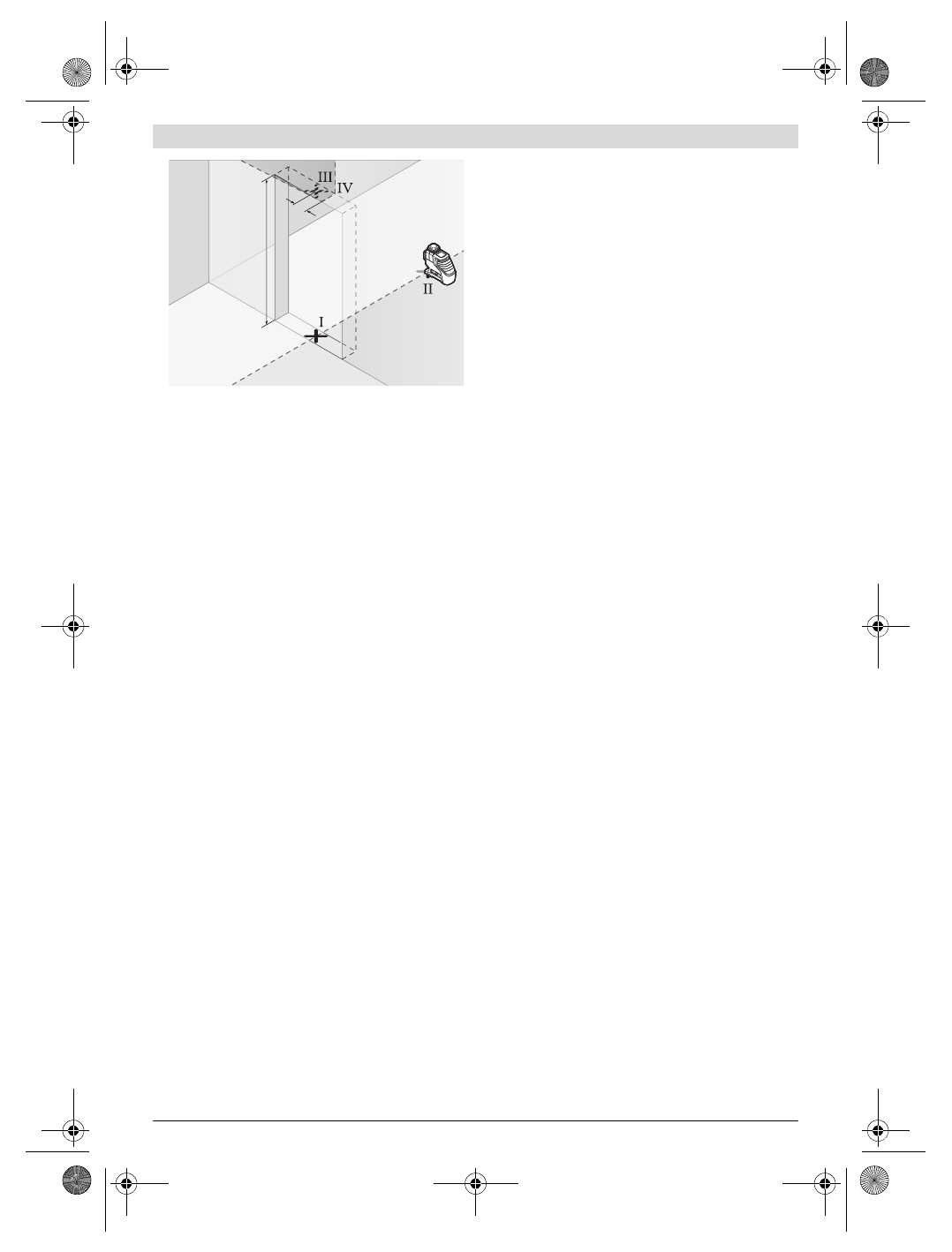

本機を 180 ° 回転させた向きで設置し、ドア開
口部の反対側、ポイント
II
のすぐ後方に配置しま
す。本機を整準させ、垂直レーザーラインの中心
がポイント
I
と
II
を通るようにします。
–
ドア開口部の上端に照射されているレーザーライ
ンの中心をポイント
IV
としてマーキングしま
す。
–
マーキングされたポイント
III
と
IV
の差 d は、
本機の鉛直ラインに対する実際の誤差となりま
す。
–
ドア開口部の高さを測定してください。
2 本目の垂直レーザーレベルのために測定手順を繰
り返します。垂直レーザーレベルが本機の横、側面
に照射される運転モードを選択します。測定を開始
する前に本機を 90 ° 回転させます。
最大許容誤差は以下のように計算します：
2 x ドア開口部の高さ x 0.2 mm/m
例：ドア開口部の高さが 2 m の場合
2 x 2 m x ± 0.2 mm/m = ± 0.8 mm ポイント
III
と
IV
が両測定でそれぞれ 0.8 mm 以内であれば正常で
す。
操作上の留意点
必ずレーザーラインの中心をマーキングしてくだ
さい。 レーザーラインの幅は測定距離に応じて変
化します。
ターゲットパネルを使用しての作業
ターゲットパネル
15
の使用によって、測定に不利
な環境や測定距離が遠い場合にもレーザー光が見え
やすくなります。
レーザーターゲット
15
の半分は反射体となってい
ることから、レーザーラインが見えやすくなりま
す。また、他の半分は透明となっていますので、後
方からでもレーザーラインを確認することができま
す。
三脚を使用した作業 （アクセサリー）
三脚を使用すると、メジャーリングツールの高さ調
整が可能となるとともに安定した測定が可能となり
ます。メジャーリングツールの 1/4" 三脚取付部
9
を三脚
22
または市販のカメラ用三脚のネジ上に取
り付けてください。市販の測量用三脚を使用する場
合には、5/8" 三脚取付部
8
を使用してください。
三脚の固定ネジでメジャーリングツールをしっかり
と固定してください。
汎用ホルダーへの取り付け （アクセサリー）（図 D
参照）
汎用ホルダー
19
によって、垂直面、筒、磁性体な
どへのメジャーリングツールの固定が可能となりま
す。汎用ホルダーは床用三脚にも適しています。こ
れによってメジャーリングツールの高さ調整が容易
に行なえるようになります。
メジャーリングプレートを使用しての作業 （アクセ
サリー） （図 A – B 参照）
メジャーリングプレート
16
の使用により、床上へ
のレーザーマーキングおよび壁面でのレーザー高測
定が可能となります。
標尺に表示された 0 領域および目盛りを利用して、
任意の高さとの誤差を測定したり別の位置へマーキ
ングしたりする作業がおこなえます。 これにより、
必要とされる高さへメジャーリングツールを正確に
調整する手間をはぶけます。
レーザー光の可視性を高めるため、メジャーリング
プレート
16
の表面には反射コーティングがなされ
ています。このため、遠い位置や太陽光照射の強い
場所からでも視認しやすくなっています。明暗強度
はレーザー光に沿ってメジャーリングプレートを見
た場合にのみ認識できます。
レーザー受光器を使用しての作業 （アクセサリー）
（図 D 参照）
光の状態が好適でない場合（周囲が明るい、直射日
光）や距離が離れている場合には、レーザーライン
を良好に探知するためにレーザー受光器
17
を使用
してください。レーザー受光器を使用して作業する
ときは、パルスモードを作動させてください（｢パ
ルスモード｣参照、172 ページ）。
レーザーメガネ （アクセサリー）
レーザーメガネには偏光フィルターが装備されてい
ます。 これにより、レーザー光のもつ赤い光に対す
る視認性が高まります。
レーザーメガネを保護メガネとして使用しないで
ください。 レーザーメガネはレーザー光の視認を
助けるものであり、レーザー光から目を保護する
ものではありません。
レーザーメガネをサングラスとして使用したり、
道路交通上で着用したりしないでください。 レー
ザーメガネでは紫外線からの完全な保護はおこな
えません。 また、レーザーメガネは色の認識力を
低下させます。
2 m
d
OBJ_DOKU-32907-002.fm Page 174 Monday, May 12, 2014 12:50 PM
