– Asetage seade ukseavast 2,5 m kaugusele stabiilsele
ühetasasele pinnale (mitte statiivile). Lülitage mõõteseade
sisse automaatse nivelleerumisega töörežiimis. Valige töö-
režiim, mille puhul tekib üks vertikaalne laserkiire tasand
mõõteseadme ees.

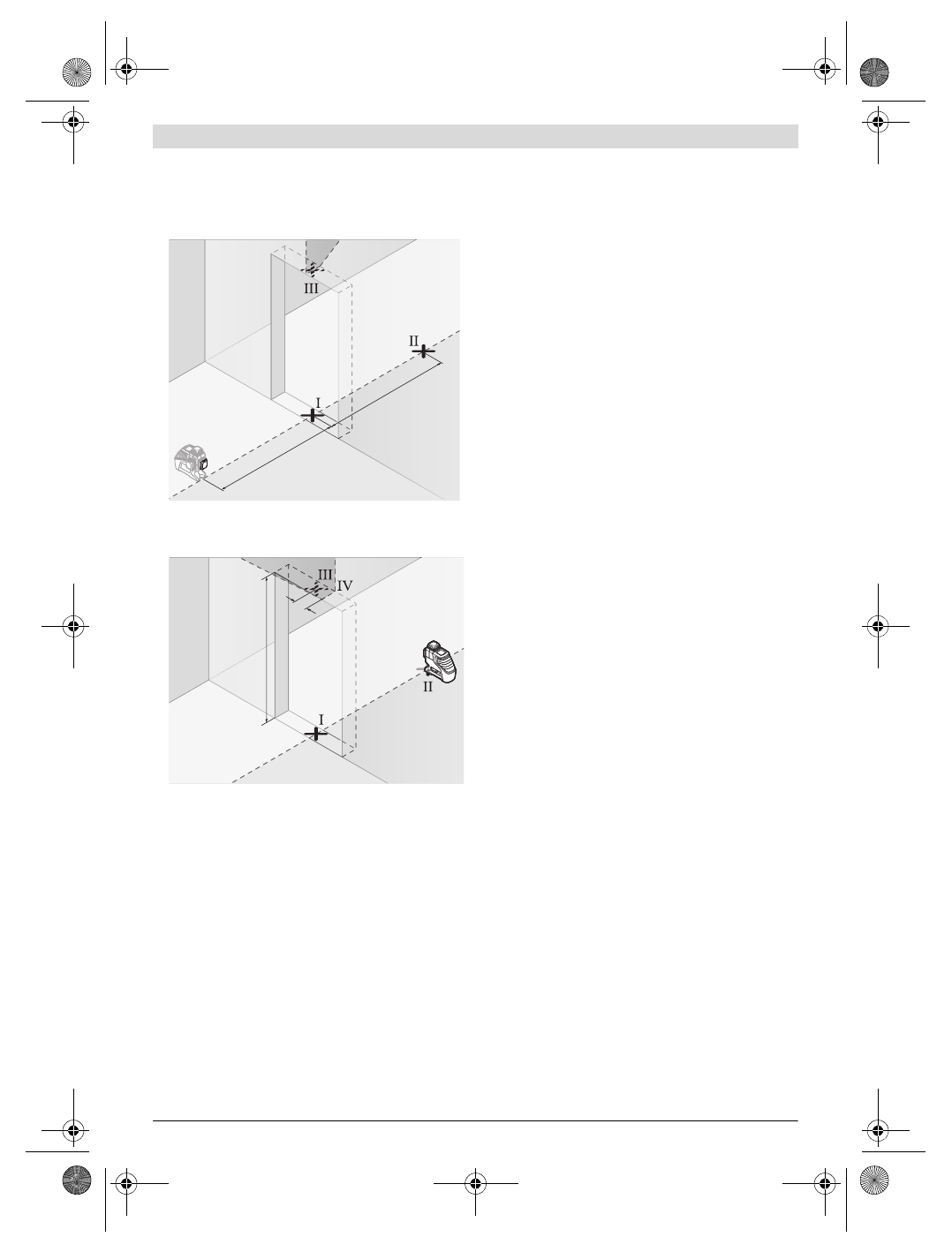

– Märkige vertikaalse laserkiire keskpunkt ukseava põranda-
le (punkt
I
), 5 m kaugusele ukseavast (punkt
II
) ning ukse-
ava ülemisele servale (punkt
III
).
– Keerake mõõteseadet 180 ° ja asetage see teisele poole
ukseava vahetult punkti
II
taha. Laske mõõteseadmel ni-
velleeruda ja suunake vertikaalne laserkiir nii, et selle kesk-
punkt läbiks täpselt punkte
I
ja
II
.
– Märkige laserkiire keskpunkt ukseava ülemisse serva
punktina
IV
.
– Vahe
d
kahe märgitud punkti
III
ja
IV
vahel annab mõõte-
seadme tegeliku kõrvalekalde vertikaalist.
– Mõõtke ära ukseava kõrgus.
Korrake mõõtmist teise vertikaalse laserkiire tasandi puhul.
Selleks valige töörežiim, mille puhul tekib üks vertikaalne la-
sekiire tasand mõõteseadme kõrval, ja keerake mõõteseadet
enne mõõtmise alustamist 90 °.
Maksimaalse lubatud kõrvalekalde arvutate järgmiselt:
ukseava kahekordne kõrgus x 0,2 mm/m
Näide: Kui ukseava kõrgus on 2 m, tohib maksimaalne kõrva-
lekalle olla 2 x 2 m x ±0,2 mm/m = ±0,8 mm. Punktide
III
ja
IV
vaheline erinevus tohib järelikult mõlema mõõtmise puhul
olla maksimaalselt 0,8 mm.
Tööjuhised
Märgistamiseks kasutage alati ainult laserjoone kesk-
punkti.
Laserjoone laius muutub kauguse muutudes.
Töö laserkiire sihttahvliga
Laserkiire sihttahvel
15
parandab laserkiire nähtavust eba-
soodsates oludes ja suurte vahekauguste korral.
Laserkiire sihttahvli
15
peegeldav pool parandab laserkiire
nähtavust, läbi läbipaistva poole on laserkiir nähtav ka laser-
kiire sihttahvli tagant.
Töö statiiviga (lisatarvik)
Statiiv on stabiilne, reguleeritava kõrgusega alus. Asetage
mõõteseade 1/4"-keermega avaga
9
statiivi
22
või tavalise fo-
toaparaadi statiivi keermele. Tavalisele ehitusstatiivile
kinnitamiseks kasutage 5/8"-keermega ava
8
. Kinnitage mõõ-
teseade lukustuskruviga statiivi külge.
Kinnitamine universaalse kanduriga (lisatarvik)
(vt joonist D)
Universaalse kanduri
19
abil saate kinnitada mõõteseadet nt
vertikaalsete pindade, torude või magnetiseeritavate mater-
jalide külge. Universaalne kandur sobib kasutamiseks ka põ-
randastatiivina ja kergendab mõõteseadme kõrguse väljare-
guleerimist.
Töö mõõteplaadiga (lisatarvik) (vt jooniseid A – B)
Mõõteplaadi
16
abil saab laserkiirt maapinnale ja laserkiire
kõrgust seinale üle kanda.
Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja
seda teises kohas uuesti ära märkida. Sellega jääb ära seadme
täpne seadistamine ülekantavale kõrgusele.
Mõõteplaat
16
on kaetud peegelduva kattega, mis teeb laser-
kiire suurema vahemaa tagant või tugeva päikesekiirguse
käes paremini nähtavaks. Suurem heledus on näha vaid siis,
kui vaatate piki laserkiirt mõõteplaadi suunas.
Töö laserkiire vastuvõtjaga (lisatarvik) (vt joonist D)
Ebasoodsate ilmastikuolude (valgusküllane ümbrus, otsene
päikesepaiste) ja suuremate vahemaade puhul kasutage la-
serkiirte paremaks leidmiseks laserkiire vastuvõtjat
17
. La-
serkiire vastuvõtjaga töötades lülitage sisse pulsifunktsioon
(vt „Pulsifunktsioon“, lk 155).
Laserkiire nähtavust parandavad prillid (lisatarvik)
Laserkiire nähtavust parandavad prillid elimineerivad ümbrit-
seva valguse. Tänu sellele võtab silm laserkiire punast valgust
paremini vastu.
Ärge kasutage laserkiire nähtavust parandavaid prille
kaitseprillidena.
Prillid muudavad laserkiire paremini
nähtavaks, kuid ei kaitse laserkiirguse eest.
Ärge kasutage laserkiire nähtavust parandavaid prille
päikseprillide ega kaitseprillidena mootorsõidukit juh-
tides.
Laserkiire nähtavust parandavad prillid ei anna täie-
likku kaitset UV-kiirguse eest ja vähendavad värvide erista-
mise võimet.
Kasutusnäited (vt jooniseid C – H)
Näiteid mõõteseadme kasutamise kohta leiate jooniste lehe-
küljelt.
2,5 m
2,5 m
2 m
d
