94
| Slovensky
1 609 92A 0KL | (12.5.14)
Bosch Power Tools
– Otočte merací prístroj o 180 ° bez toho, aby ste zmenili je-
ho výšku. Nasmerujte ho na stenu A tak, aby zvislá laserová
línia prechádzala už označeným bodom
I
. Nechajte merací
prístroj, aby sa niveloval a označte krížový bod laserovej lí-
nie na stene A (bod
III
).
– Rozdiel
d
oboch označených bodov
I
a
III
na stene A dáva
skutočnú výškovú odchýlku meracieho prístroja pozdĺž
priečnej osi.
Na meranej trase 2 x 5 m = 10 m smie mať maximálne prí-
pustná odchýlka hodnotu:
10 m x ± 0,2 mm/m = ± 2 mm.
Rozdiel
d
medzi bodmi
I
a
III
smie byť potom následne maxi-
málne 2 mm.

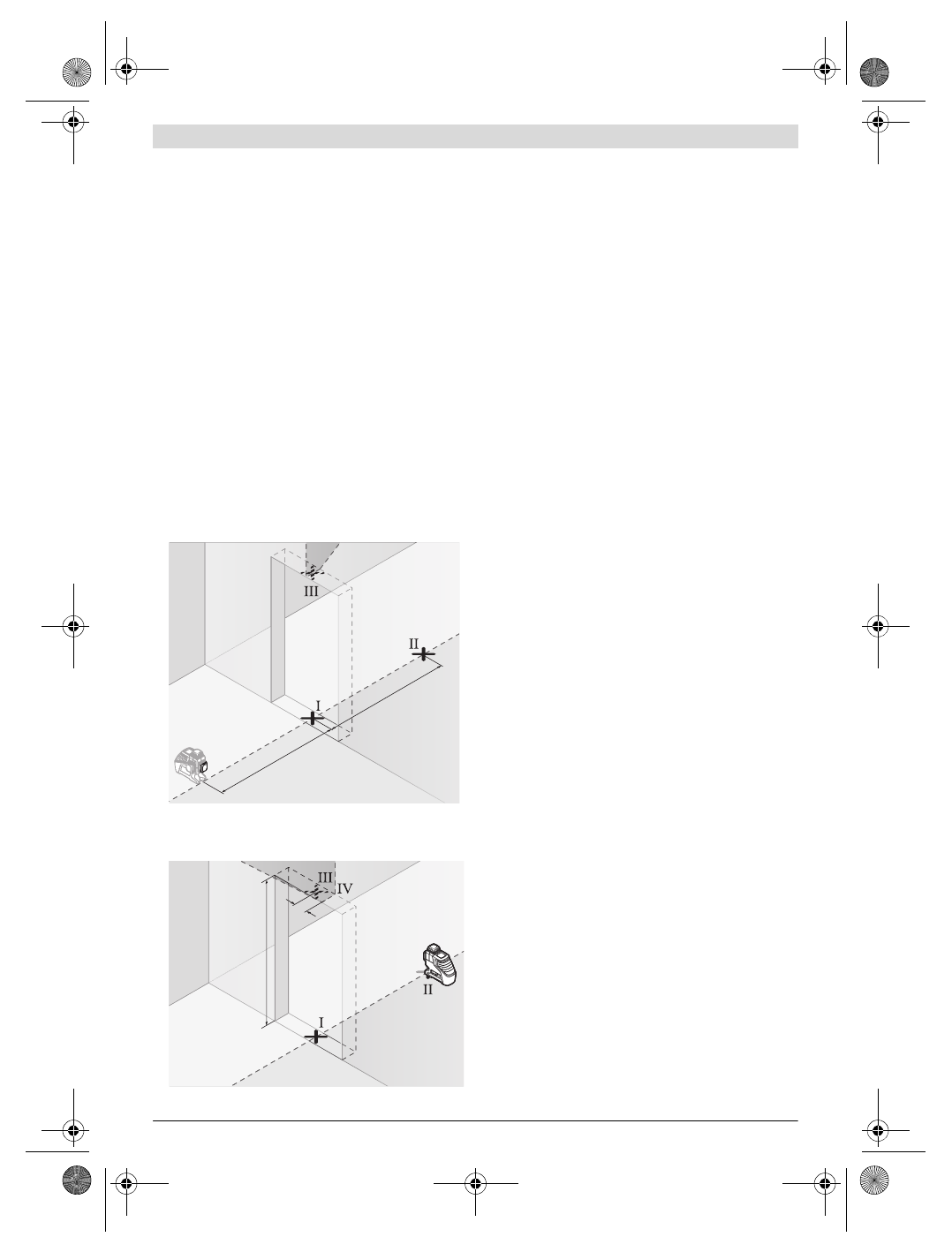

Kontrola presnosti nivelácie zvislých čiar (línií)
Na túto kontrolu budete potrebovať otvor vo dverách, pri kto-
rých je (na pevnom podklade) na každej strane dverí miesto
minimálne 2,5 m.
– Postavte merací prístroj do vzdialenosti 2,5 m od otvoru
dverí na pevný a rovný podklad (nie na statív). Zapnite me-
rací prístroj v režime prevádzky s nivelačnou automatikou.
Zvoľte taký druh prevádzky, v ktorom sa vytvára jedna zvis-
lá vodorovná laserová rovina na čelnej strane pred mera-
cím prístrojom.
– Označte stred zvislej laserovej línie na podlahe otvoru dve-
rí (bod
I
), vo vzdialenosti 5 m na druhej strane otvoru dverí
(bod
II
), ako aj na hornom okraji otvoru dverí (bod
III
).
– Otočte merací prístroj o 180 ° a postavte ho na druhú stra-
nu otvoru dverí priamo za bod
II
. Nechajte merací prístroj
nanivelovať sa a zvislú laserovú líniu nasmerujte tak, aby jej
stred prebiehal presne bodmi
I
a
II
.
– Označte stred laserovej línie na hornom okraji otvoru dverí
ako bod
IV
.
– Rozdiel
d
oboch označených bodov
III
a
IV
dáva skutočnú
odchýlku meracieho prístroja od zvislej polohy (zvislice).
– Odmerajte výšku otvoru dverí.
Zopakujte tento postup merania pre druhú zvislú laserovú ro-
vinu. Zvoľte si na tento účel taký druh prevádzky, pri ktorom
sa vytvára jedna zvislá laserová rovina na bočnej strane vedľa
meracieho prístroja a otočte merací prístroj pred začiatkom
merania o 90 °.
Maximálna prípustná odchýlka sa vypočíta nasledovne:
dvojitá výška otvoru dverí x 0,2 mm/m
Príklad: Pri výške otvoru dverí 2 m smie mať maximálna dovo-
lená odchýlka hodnotu
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. Body
III
a
IV
smú potom
pri každom meraní ležať od seba maximálne vo vzdialenosti
0,8 mm.
Pokyny na používanie
Na označovanie používajte vždy iba stred laserovej lí-
nie.
Šírka laserovej línie sa vzdialenosťou mení.
Práca s laserovou cieľovou tabuľkou
Laserová cieľová tabuľka
15
zlepšuje viditeľnosť laserového
lúča za nepriaznivých podmienok a pri väčších vzdialenos-
tiach.
Reflektujúca polovica laserovej cieľovej tabuľky
15
zlepšuje
viditeľnosť laserovej čiary, cez priehľadnú polovicu je laserová
čiara viditeľná aj zo zadnej strany laserovej cieľovej tabuľky.
Práca so statívom (Príslušenstvo)
Statív poskytuje stabilnú a výškovo nastaviteľnú meraciu pod-
ložku. Upevnite merací prístroj pomocou statívového uchytenia
1/4"
9
na závit statívu
22
. Na upevnenie na bežný stavebný
statív použite statívové uchytenie 5/8"
8
. Pomocou aretačnej
skrutky dobre upevnite merací prístroj na statív.
Upevnenie pomocou univerzálneho držiaka (Príslušen-
stvo) (pozri obrázok D)
Pomocou univerzálneho držiaka
19
môžete upevňovať merací
prístroj napríklad na zvislé plochy, rúry alebo na rôzne magne-
tizovateľné materiály. Univerzálny držiak je práve taký výhod-
ný ako statív umiestnený na zemi a uľahčuje výškové nastavo-
vanie meracieho prístroja.
Práca s meracou platničkou (Príslušenstvo)
(pozri obrázky A – B)
Pomocou meracej platničky
16
môžete značku laserového lú-
ča nanášať na podlahu, resp. laserovú výšku na stenu.
Pomocou nulového políčka a stupnice sa dá odmerať vzájom-
né prestavenie v želanej výške a opäť naniesť na inom mieste.
Takýmto spôsobom odpadne exaktné nastavovanie prístroja
na prenášanú výšku.
2,5 m
2,5 m
2 m
d
OBJ_DOKU-32907-002.fm Page 94 Monday, May 12, 2014 12:52 PM
