46
| Nederlands
1 609 92A 0KL | (12.5.14)
Bosch Power Tools
dat het snijpunt van de laserlijnen precies het eerder ge-
markeerde punt
II
op muur B raakt.
– Draai het meetgereedschap 180 °, zonder de hoogte te
veranderen. Richt het zo op muur A, dat de verticale laser-
lijn door het reeds gemarkeerde punt
I
loopt. Laat het
meetgereedschap nivelleren en markeer het midden van
het snijpunt van de laserlijnen op muur A (punt
III
).
– Het verschil
d
tussen beide gemarkeerde punten
I
en
III
op
muur A levert de feitelijke hoogteafwijking van het meetge-
reedschap langs de breedteas op.
Op het meettraject van 2 x 5 m = 10 m bedraagt de maximaal
toegestane afwijking:
10 m x ± 0,2 mm/m = ± 2 mm.
Het verschil
d
tussen de punten
I
en
III
mag daarom hoog-
stens 2 mm bedragen.

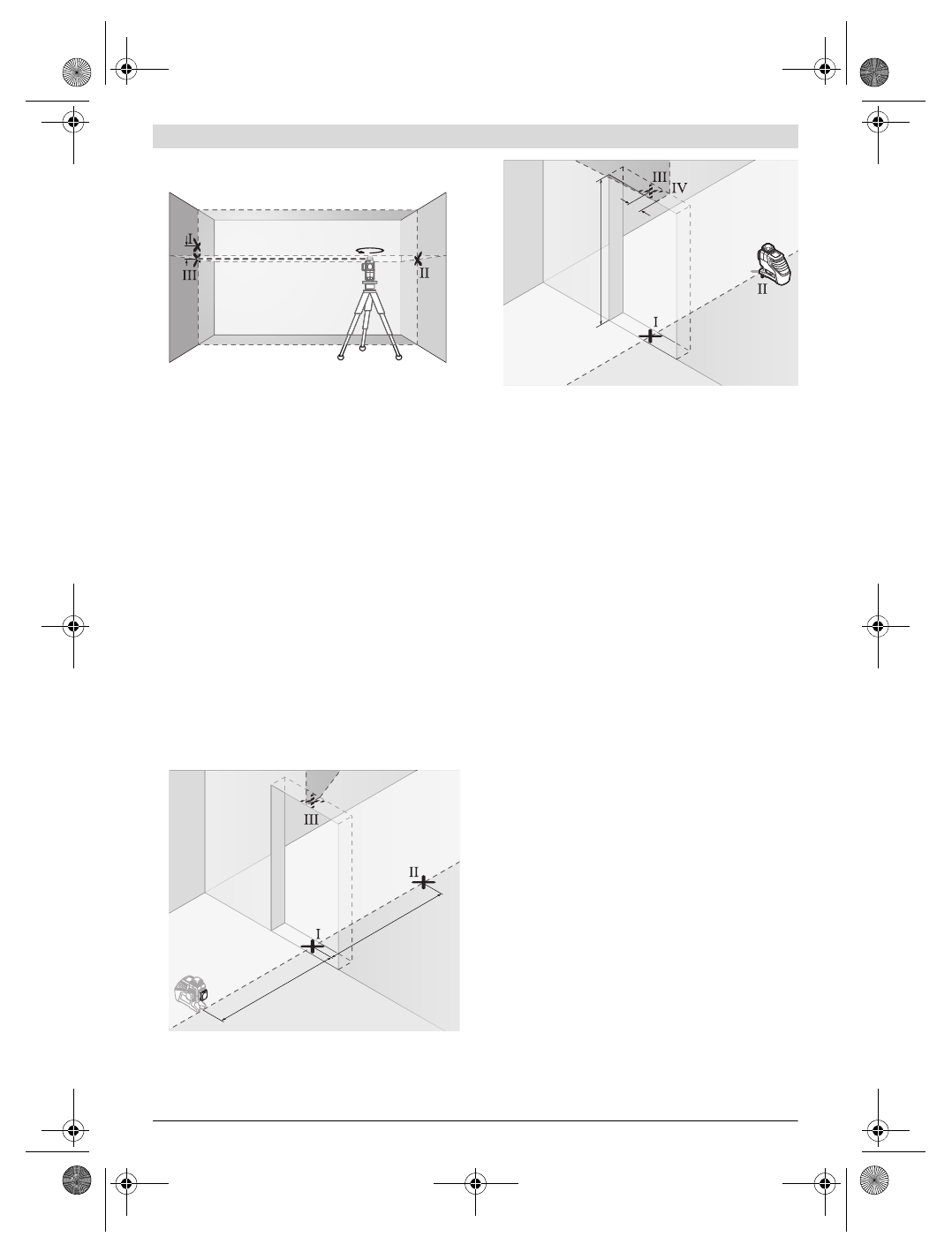

Waterpasnauwkeurigheid van de verticale lijnen
controleren
Voor de controle heeft u een deuropening nodig met (op een
stabiele ondergrond) aan beide zijden van de deur minstens
2,5 meter ruimte.
– Zet het meetgereedschap op 2,5 meter afstand van de
deuropening op een vlakke en stabiele ondergrond neer
(niet op een statief). Schakel het meetgereedschap in de
functie met automatisch waterpassen in. Kies een functie
waarin een verticaal laservlak frontaal vóór het meetge-
reedschap wordt voortgebracht.
– Markeer het midden van de verticale laserlijn onderaan de
deuropening (punt
I
), op 5 meter afstand aan de andere
kant van de deuropening (punt
II
) en bovenaan de deur-
opening (punt
III
).
– Draai het meetgereedschap 180 ° en stel het aan de andere
zijde van de deuropening vlak achter punt
II
op. Laat het
meetgereedschap waterpassen en richt de verticale laser-
lijn zo, dat het midden ervan precies door de punten
I
en
II
loopt.
– Markeer het midden van de laserlijn aan de bovenste rand
van de deuropening als punt
IV
.
– Het verschil
d
tussen beide gemarkeerde punten
III
en
IV
levert de feitelijke afwijking van het meetgereedschap van
de verticale lijn op.
– Meet de hoogte van de deuropening.
Herhaal de meting voor de tweede verticale laseras. Kies
daarvoor een functie waarin een verticaal laservlak aan de zij-
kant van het meetgereedschap wordt voortgebracht en draai
het het meetgereedschap vóór het begin van de meting 90 °.
De maximaal toegestane afwijking berekent u als volgt:
Dubbele hoogte deuropening x 0,2 mm/m
Voorbeeld: bij een hoogte van de deuropening van 2 m mag
de maximale afwijking
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm bedragen. De punten
III
en
IV
mogen daarom bij elk van beide metingen hoogstens
0,8 mm uit elkaar liggen.
Tips voor de werkzaamheden
Gebruik altijd alleen het midden van de laserlijn voor
het markeren.
De breedte van de laserlijn verandert met
de afstand.
Werkzaamheden met het laserdoelpaneel
Het laserdoelpaneel
15
verbetert de zichtbaarheid van de la-
serstraal bij ongunstige omstandigheden en grote afstanden.
De reflecterende helft van het laserdoelpaneel
15
verbetert
de zichtbaarheid van de laserstraal. Door de transparante
helft is de laserstraal ook vanaf de achterzijde van het laser-
doelpaneel herkenbaar.
Werkzaamheden met het statief (toebehoren)
Een statief biedt een stabiele, in hoogte instelbare meeton-
dergrond. Zet het meetgereedschap met de 1/4"-statiefopna-
me
9
op de schroefdraad van het statief
22
of een in de han-
del verkrijgbaar fotostatief. Voor de bevestiging op een in de
handel verkrijgbaar bouwstatief gebruikt u de 5/8"-statiefop-
name
8
. Schroef het meetgereedschap met de vastzetschroef
van het statief vast.
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
OBJ_DOKU-32907-002.fm Page 46 Monday, May 12, 2014 12:52 PM
