Deutsch |
9
Bosch Power Tools
1 609 92A 0KL | (12.5.14)
Überprüfen Sie jeweils zuerst die Nivelliergenauigkeit der
waagrechten Laserlinie und danach die Nivelliergenauigkeit
der senkrechten Laserlinien.
Sollte das Messwerkzeug bei einer der Prüfungen die maxima-
le Abweichung überschreiten, dann lassen Sie es von einem
Bosch-Kundendienst reparieren.

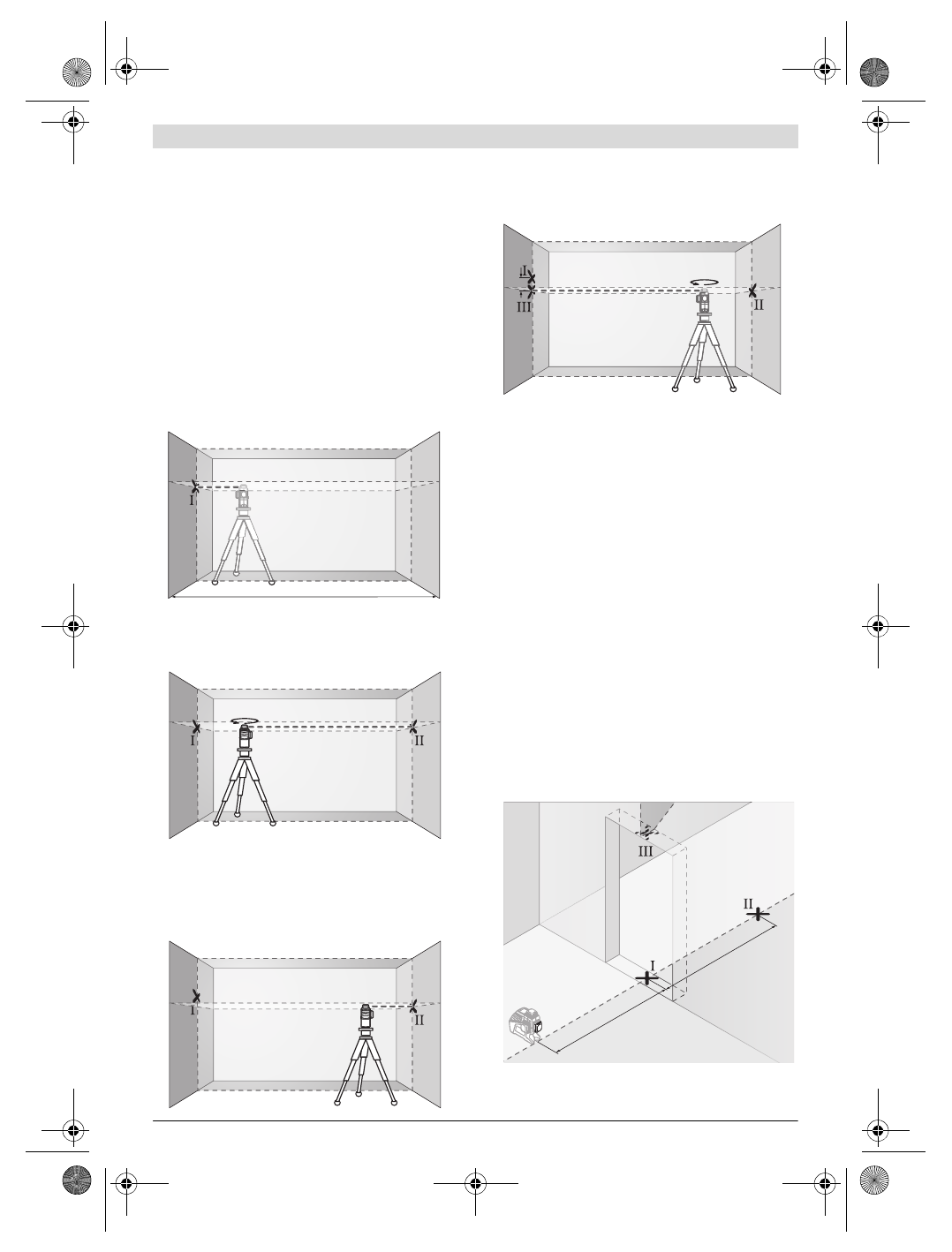

Waagerechte Nivelliergenauigkeit der Querachse
überprüfen
Für die Überprüfung benötigen Sie eine freie Messstrecke von
5 m auf festem Grund zwischen zwei Wänden A und B.
– Montieren Sie das Messwerkzeug nahe der Wand A auf ei-
nem Stativ oder stellen Sie es auf festen, ebenen Unter-
grund. Schalten Sie das Messwerkzeug im Betrieb mit Ni-
vellierautomatik ein. Wählen Sie die Betriebsart, in der
eine waagrechte Laserebene sowie eine senkrechte Laser-
ebene frontal vor dem Messwerkzeug erzeugt werden.
– Richten Sie den Laser auf die nahe Wand A und lassen Sie
das Messwerkzeug einnivellieren. Markieren Sie die Mitte
des Punktes, an dem sich die Laserlinien an der Wand A
kreuzen (Punkt
I
).
– Drehen Sie das Messwerkzeug um 180 °, lassen Sie es ein-
nivellieren und markieren Sie den Kreuzungspunkt der La-
serlinien an der gegenüberliegenden Wand B (Punkt
II
).
– Platzieren Sie das Messwerkzeug – ohne es zu drehen –
nahe der Wand B, schalten Sie es ein und lassen Sie es ein-
nivellieren.
– Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe
des Stativs oder gegebenenfalls durch Unterlegen), dass
der Kreuzungspunkt der Laserlinien genau den zuvor mar-
kierten Punkt
II
auf der Wand B trifft.
– Drehen Sie das Messwerkzeug um 180 °, ohne die Höhe zu
verändern. Richten Sie es so auf die Wand A, dass die
senkrechte Laserlinie durch den bereits markierten
Punkt
I
läuft. Lassen Sie das Messwerkzeug einnivellieren
und markieren Sie den Kreuzungspunkt der Laserlinien auf
der Wand A (Punkt
III
).
– Die Differenz
d
der beiden markierten Punkte
I
und
III
auf
der Wand A ergibt die tatsächliche Höhenabweichung des
Messwerkzeugs entlang der Querachse.
Auf der Messstrecke von 2 x 5 m = 10 m beträgt die maximal
zulässige Abweichung:
10 m x ± 0,2 mm/m = ± 2 mm.
Die Differenz
d
zwischen den Punkten
I
und
III
darf folglich
höchstens 2 mm betragen.
Nivelliergenauigkeit der senkrechten Linien überprüfen
Für die Überprüfung benötigen Sie eine Türöffnung, bei der
(auf festem Grund) auf jeder Seite der Tür mindestens 2,5 m
Platz sind.
– Stellen Sie das Messwerkzeug in 2,5 m Entfernung von der
Türöffnung auf festem, ebenem Grund auf (nicht auf einem
Stativ). Schalten Sie das Messwerkzeug im Betrieb mit Ni-
vellierautomatik ein. Wählen Sie eine Betriebsart, in der ei-
ne senkrechte Laserebene frontal vor dem Messwerkzeug
erzeugt wird.
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
OBJ_DOKU-32907-002.fm Page 9 Monday, May 12, 2014 12:52 PM
