– Neizmainot mērinstrumenta augstumu, pagrieziet to par

180 °. Novirziet lāzera staru uz sienu A tā, lai tā veidotā ver-
tikālā līnija ietu caur iepriekš atzīmēto punktu

I

. Nogaidiet,

līdz beidzas mērinstrumenta pašizlīdzināšanās process, un
atzīmējiet lāzera staru veidoto līniju krustošanās vietas vi-
duspunktu uz sienas A (punkts

III

).

– Attālums

d

 starp abiem atzīmētajiem punktiem

I

 un

III

 uz

sienas A ir vienāds ar mērinstrumenta lāzera stara faktisko
nolieci pēc augstuma šķērsass virzienā.

Ja mērīšanas attālums ir 2 x 5 m = 10 m, maksimālā pieļauja-
mā stara noliece ir:
10 m x ± 0,2 mm/m = ± 2 mm.
Tas nozīmē, ka attālums

d

 starp punktiem

I

 un

III

 nedrīkst

pārsniegt 2 mm.

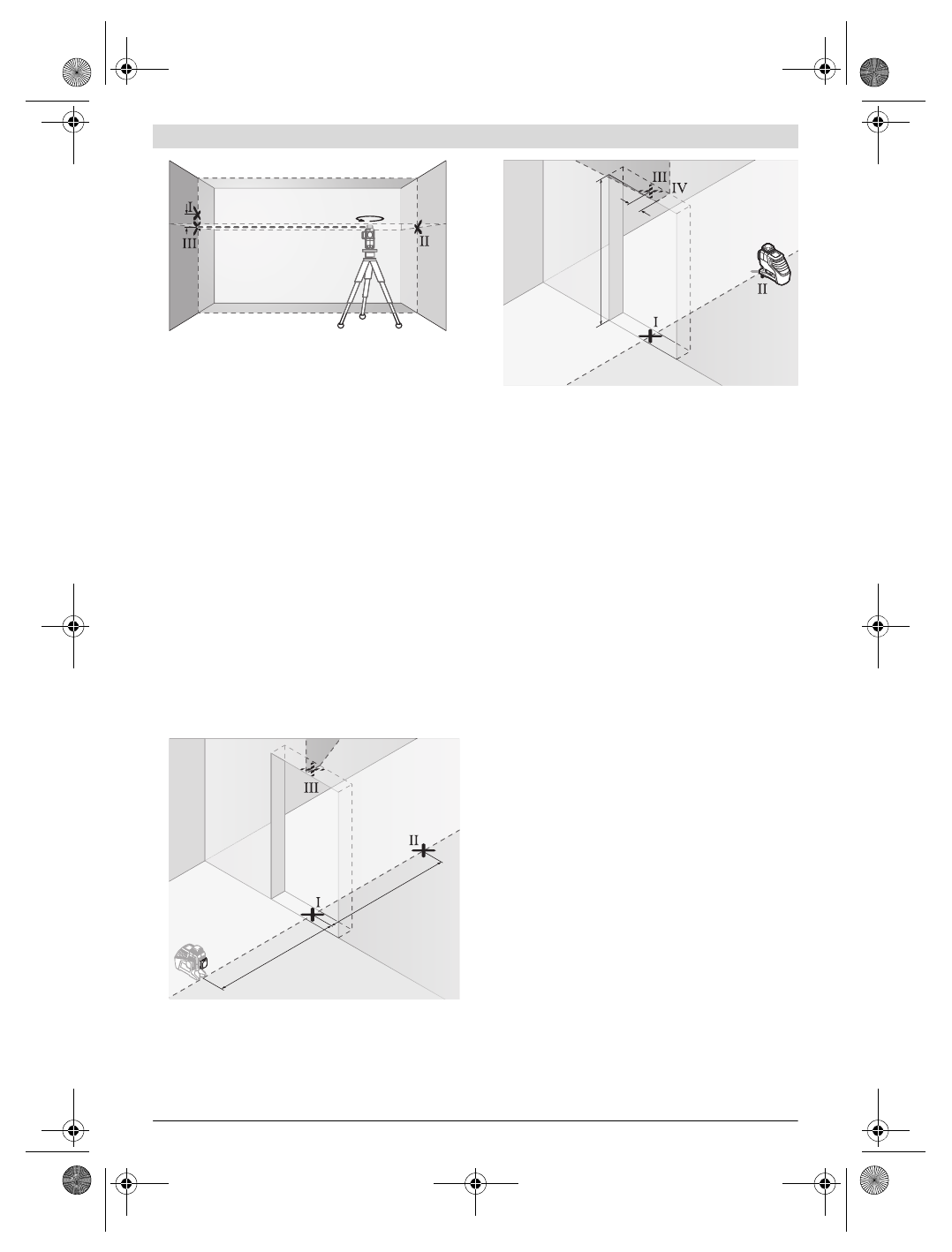

Vertikālo līniju izlīdzināšanās precizitātes pārbaude

Pārbaudei nepieciešams durvju atvērums, kuram katrā pusē
atrodas vismaz 2,5 m plata brīva telpa ar līmenisku, stingru
pamatu.

– Novietojiet mērinstrumentu uz līmeniska, stingra pamata

2,5 m attālumā no durvju atvēruma (nenostipriniet mērins-
trumentu uz statīva). Pārslēdziet mērinstrumentu darbam
ar automātisko pašizlīdzināšanos. Izvēlieties darba režī-
mu, kurā lāzera stars pārvietojoties veido vienu vertikālu
plakni mērinstrumenta priekšā.

– Atzīmējiet lāzera stara veidotās vertikālās līnijas viduspun-

ktu uz durvju atvēruma grīdas (punkts

I

), 5 m attālumā

durvju atvēruma otrā pusē (punkts

II

), kā arī uz durvju at-

vēruma augšējās malas (punkts

III

).

– Pagrieziet mērinstrumentu par 180 ° un novietojiet durvju

atvēruma otrā pusē, tieši aiz punkta

II

. Nogaidiet, līdz bei-

dzas mērinstrumenta pašizlīdzināšanās process, un
pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vi-
dus precīzi šķērsotu punktus

I

 un

II

.

– Atzīmējiet lāzera stara veidotās līnijas vidu uz durvju atvē-

ruma augšējās malas kā punktu

IV

.

– Attālums

d

 starp abiem atzīmētajiem punktiem

III

 un

IV

 ir

vienāds ar mērinstrumenta faktisko nolieci no vertikāles.

– Izmēriet durvju atvēruma augstumu.

Atkārtojiet šo pārbaudi otrajai lāzera stara veidotajai vertikā-
lajai līnijai. Šim nolūkam izvēlieties darba režīmu, kurā lāzera
stars pārvietojoties veido vienu vertikālu plakni blakus mē-
rinstrumentam tā sānu virzienā, un pirms pārbaudes sākuma
pagrieziet mērinstrumentu par 90 °.

Maksimālās pieļaujamās nolieces vērtība ir aprēķināma šādi:
divkāršs durvju atvēruma augstums x 0,2 mm/m
Piemērs. Pie durvju atvēruma augstuma 2 m maksimālā nolie-
ce nedrīkst pārsniegt
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. No tā izriet, ka, veicot jeb-
kuru no abām pārbaudēm, attālums starp punktiem

III

 un

IV

nedrīkst pārsniegt 0,8 mm.

Norādījumi darbam



Vienmēr veidojiet atzīmes uz lāzera stara viduslīnijas.

Lāzera staru veidoto līniju platums mainās atkarībā no attā-
luma.

Darbs ar lāzera mērķplāksni

Lāzera mērķplāksne

15

 ļauj uzlabot lāzera staru redzamību

nelabvēlīgos darba apstākļos un lielā attālumā.

Lāzera mērķplāksnes

15

 atstarojošā puse uzlabo lāzera staru

līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir iz-
šķiramas arī no aizmugures.

Darbs ar statīvu (papildpiederums)

Statīvs ir ierīce ar regulējamu augstumu mērinstrumenta sta-
bilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni

9

,

nostipriniet to uz statīva

22

 vītnes vai arī uz parastā fotostatī-

va, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu
nostiprinātu uz tirdzniecības vietās pieejama celtniecības sta-
tīva, izmantojiet 5/8" stiprinošo vītni

8

. Stingri pieskrūvējiet

mērinstrumentu ar statīva stiprinošo skrūvi.

A

B

d

d

180°

2,5 m

2,5 m

2 m

d
