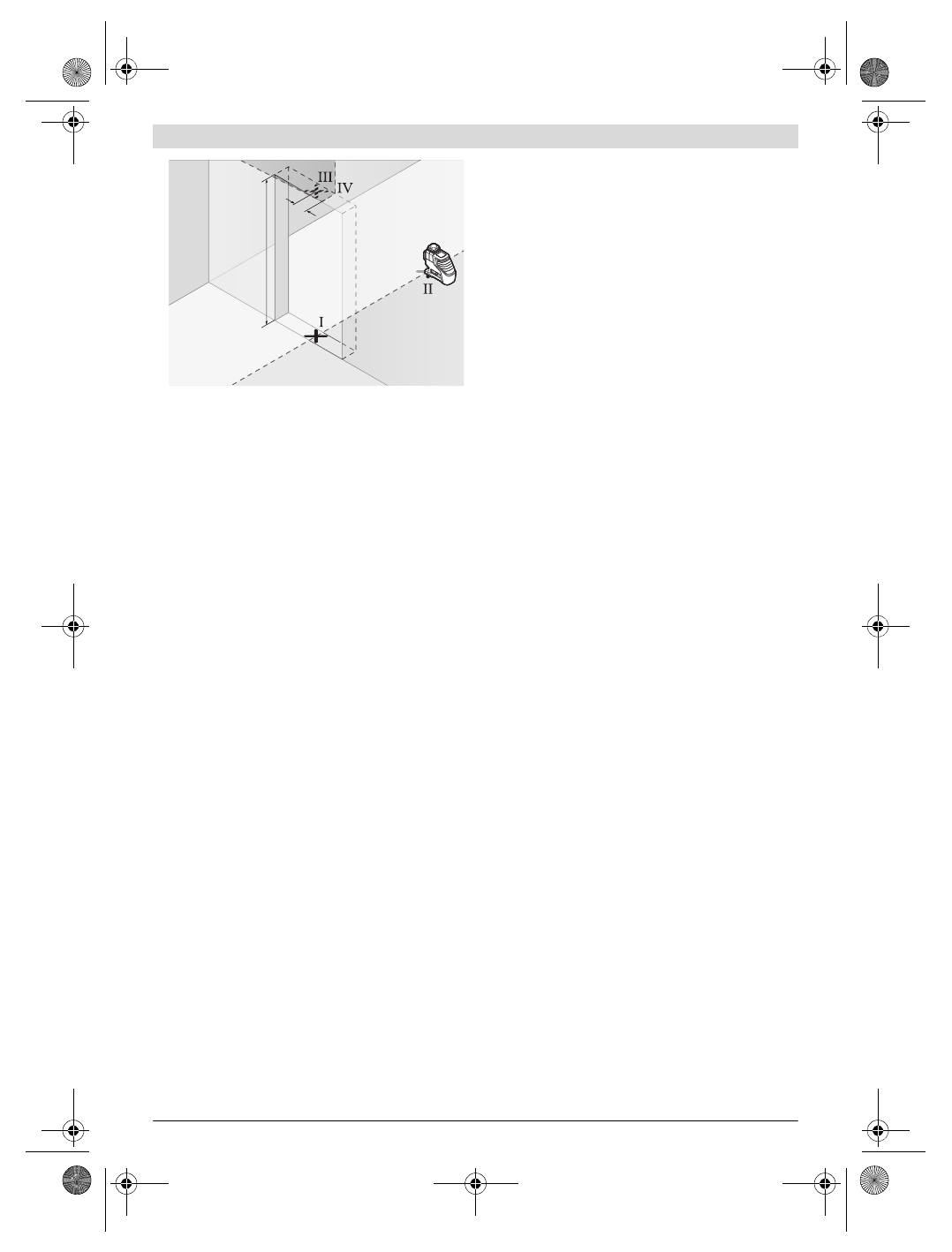

– Zavrtite merilno orodje za 180 ° in ga postavite na drugi

strani odprtine vrat direktno za točko

II

. Pustite, da se me-

rilno orodje nivelira in usmerite navpično lasersko linijo ta-
ko, da sredina slednje poteka natančno skozi točke

I

 in

II

.

– Označite sredino laserske linije na zgornjem robu odprtine

vrat kot točko

IV

.

– Razlika

d

 med obema označenima točkama

III

 in

IV

 je de-

janski odklon merilnega orodja od navpičnice.

– Merite višino odprtine za vrata.

Ponovite merilni postopek za drugo navpično lasersko ravni-
no. V ta namen izberite vrsto delovanja, kjer se navpična la-
serska ravnina ustvari na strani zraven merilnega orodja ter
merilno orodje zasukajte pred pričetkom merilnega postopka
za 90 °.

Maksimalni dovoljeni odklon izračunajte, kot sledi:
dvojna višina odprtine vrat x 0,2 mm/m
Primer: pri višini odprtine vrat 2 m sme znašati maksimalni
odklon
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm.  Točki

III

 in

IV

 tako smeta

pri vsaki od obeh meritev posledično ležati narazen maksimal-
no 0,8 mm.

Navodila za delo



Za označevanje uporabljajte vedno samo sredino laser-
ske črte.

Širina laserske črte se z oddaljenostjo spreminja.

Delo z lasersko ciljno tablo

Laserska ciljna tabla

15

 izboljša vidljivost laserskega žarka pri

neugodnih razmerah in večjih razdaljah.

Reflektirajoča polovica laserske cilijne table

15

 izboljša vidlji-

vost laserske linije, skozi transparentno polovico je laserska
linija vidna tudi z zadnje strani laserske ciljne table.

Delo s stativom (pribor)

Sativ vam zagotavlja stabilno, višinsko nastavljivo merilno
podlogo. Postavite merilno orodje s prijemalo za stativ 1/4"

9

na navoj stativa

22

 ali običajnega komercialnega fotostativa.

Pri pritrditvi na običajni gradbeni stativ uporabite 5/8"-prije-
malo za stativ

8

. Privijte merilno orodje z nastavitvenim vija-

kom na stativ.

Pritrditev z univerzalnim držalom (pribor) (glejte sliko D)

S pomočjo univerzalnega držala

19

 lahko merilno orodje pri-

trdite npr. na navpičnih površinah, ceveh ali magnetnih mate-

rialih. Univerzalno držalo je prav tako primerno kot talni stativ
in olajša višinsko naravnanost merilnega orodja.

Delo z merilno ploščo (pribor) (glejte sliki A – B)

S pomočjo merilne plošče

16

 lahko lasersko oznako prenese-

te na tla oz. višino laserja na steno.

Z ničelnim poljem in skalo lahko merite premik od želene viši-
ne in ga vnesete na neko drugo mesto. Točna nastavitev meril-
nega orodja na višino, ki se bo prenesla, tako ni več potrebna.

Merilna plošča

16

 ima odbojni premaz, ki pri večjih razdaljah

oziroma pri močni sončni svetlobi izboljša vidnost laserskega
žarka. Ojačanje svetlobe je vidno le takrat, če na merilno plo-
ščo gledate vzporedno z laserskim žarkom.

Delo z laserskim sprejemnikom (pribor) (glejte sliko D)

Pri neugodnih svetlobnih razmerah (razsvetljena okolica, di-
rektno sonce) in pri večjih razdaljah uporabite laserski spreje-
mnik

17

 za boljšo vidnost laserskih linij. Pri delu z laserskim

sprejemnikom vklopite funkcijo pulziranja (glejte „Funkcija
pulziranja“, stran 145).

Očala za vidnost laserskega žarka (pribor)

Očala za vidnost laserskega žarka filtrirajo svetlobo okolice. S
tem postane rdeča svetloba laserskega žarka svetlejša za oko.



Očal za vidnost laserskega žarka ne uporabljajte name-
sto zaščitnih očal.

Očala za vidnost laserskega žarka so

namenjena boljšemu razpoznavanju laserskega žarka, ven-
dar oči ne varujejo pred laserskim sevanjem.



Očal za vidnost laserskega žarka ne uporabljajte
namesto sončnih očal oziroma med vožnjo v cestnem
prometu.

Očala za vidnost laserskega žarka ne zagotavlja-

jo popolne UV-zaščite in zmanjšujejo sposobnost zazna-
vanja barv.

Delovni primeri (glejte slike C – H)

Primeri za možnosti uporabe merilnega orodja se nahajajo na
grafičnih straneh.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

Merilno orodje skladiščite in tansportirajte samo v priloženi
zaščitni torbi ali kovčku.

Merilno orodje naj bo vedno čisto.

Merilnega orodja nikoli ne potapljajte v vodo ali v druge teko-
čine.

Umazanijo obrišite z vlažno, mehko krpo. Uporaba čistil in to-
pil ni dovoljena.

Še posebno redno čistite površine ob izstopni odprtini laserja
in pazite, da krpa ne bo puščala vlaken.

Če merilna naprava kljub skrbnim postopkom proizvodnje in
preizkusov ne deluje, morate poskrbeti za to, da se popravilo
izvede s strani pooblaščenega servisa za električna orodja Bo-
sch. Merilnega orodja sami ne smete odpirati.

V primeru kakršnihkoli vprašanj in pri naročanju nadomestnih
delov obvezno navedite 10-mestno številko artikla, ki se na-
haja na tipski ploščici merilnega orodja.

Merilno orodje pošljite na popravilo v zaščitni torbi

18

.

2 m

d
