10

 | Deutsch

1 609 92A 0KL | (12.5.14)

Bosch Power Tools

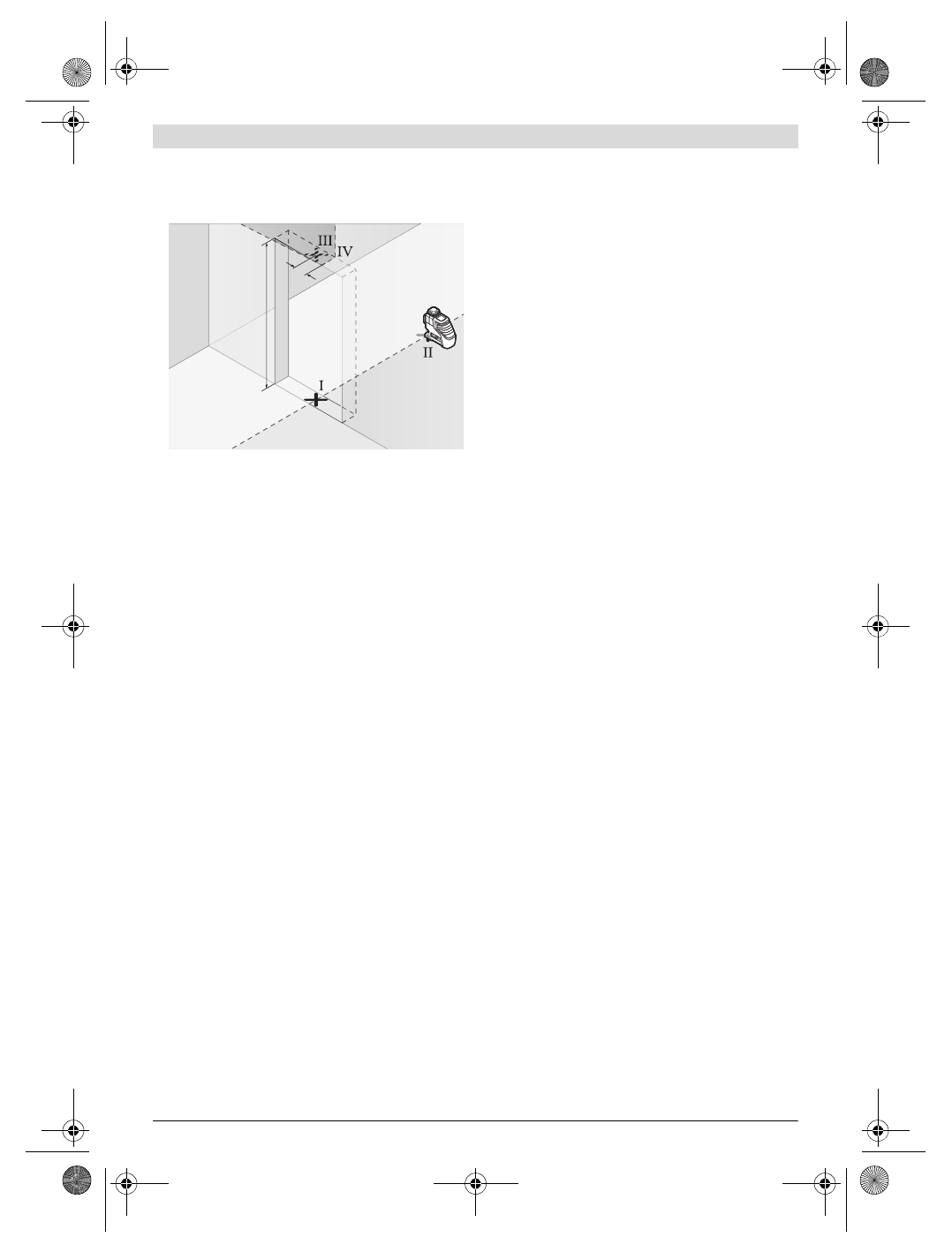

– Markieren Sie die Mitte der senkrechten Laserlinie am Bo-

den der Türöffnung (Punkt

I

), in 5 m Entfernung auf der an-

deren Seite der Türöffnung (Punkt

II

) sowie am oberen

Rand der Türöffnung (Punkt

III

).

– Drehen Sie das Messwerkzeug um 180 ° und stellen Sie es

auf der anderen Seite der Türöffnung direkt hinter den
Punkt

II

. Lassen Sie das Messwerkzeug einnivellieren und

richten Sie die senkrechte Laserlinie so aus, dass ihre Mit-
te genau durch die Punkte

I

 und

II

 verläuft.

– Markieren Sie die Mitte der Laserlinie am oberen Rand der

Türöffnung als Punkt

IV

.

– Die Differenz

d

 der beiden markierten Punkte

III

 und

IV



ergibt die tatsächliche Abweichung des Messwerkzeugs
von der Senkrechten.

– Messen Sie die Höhe der Türöffnung.

Wiederholen Sie den Messvorgang für die zweite senkrechte
Laserebene. Wählen Sie dazu eine Betriebsart, in der eine
senkrechte Laserebene seitlich neben dem Messwerkzeug er-
zeugt wird, und drehen Sie das Messwerkzeug vor dem Be-
ginn des Messvorganges um 90 °.

Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelte Höhe der Türöffnung x 0,2 mm/m
Beispiel: Bei einer Höhe der Türöffnung von 2 m darf die ma-
ximale Abweichung
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm  betragen.  Die  Punkte

III



und

IV

 dürfen bei jeder der beiden Messungen folglich höchs-

tens 0,8 mm auseinander liegen.

Arbeitshinweise

Verwenden Sie immer nur die Mitte der Laserlinie zum
Markieren.

Die Breite der Laserlinie ändert sich mit der

Entfernung.

Arbeiten mit der Laser-Zieltafel

Die Laser-Zieltafel

15

 verbessert die Sichtbarkeit des Laser-

strahls bei ungünstigen Bedingungen und größeren Entfer-
nungen.

Die reflektierende Hälfte der Laser-Zieltafel

15

 verbessert

die Sichtbarkeit der Laserlinie, durch die transparente Hälfte
ist die Laserlinie auch von der Rückseite der Laser-Zieltafel
erkennbar.

Arbeiten mit dem Stativ (Zubehör)

Ein Stativ bietet eine stabile, höheneinstellbare Messunterla-
ge. Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnah-
me

9

 auf das Gewinde des Stativs

22

 oder eines handelsübli-

chen Fotostativs. Für die Befestigung auf einem
handelsüblichen Baustativ benutzen Sie die 5/8"-Stativauf-
nahme

8

. Schrauben Sie das Messwerkzeug mit der Feststell-

schraube des Stativs fest.

Befestigen mit der universellen Halterung (Zubehör)
(siehe Bild D)

Mithilfe der universellen Halterung

19

 können Sie das Mess-

werkzeug z. B. an senkrechten Flächen, Rohren oder magneti-
sierbaren Materialien befestigen. Die universelle Halterung ist
ebenso als Bodenstativ geeignet und erleichtert die Höhen-
ausrichtung des Messwerkzeugs.

Arbeiten mit der Messplatte (Zubehör)
(siehe Bilder A – B)

Mithilfe der Messplatte

16

 können Sie die Lasermarkierung

auf den Boden bzw. die Laserhöhe auf eine Wand übertragen.

Mit dem Nullfeld und der Skala können Sie den Versatz zur ge-
wünschten Höhe messen und an anderer Stelle wieder antra-
gen. Damit entfällt das exakte Einstellen des Messwerkzeugs
auf die zu übertragende Höhe.

Die Messplatte

16

 hat eine Reflexbeschichtung, die die Sicht-

barkeit des Laserstrahls in größerer Entfernung bzw. bei star-
ker Sonnenstrahlung verbessert. Die Helligkeitsverstärkung
ist nur zu erkennen, wenn Sie parallel zum Laserstrahl auf die
Messplatte blicken.

Arbeiten mit Laserempfänger (Zubehör) (siehe Bild D)

Bei ungünstigen Lichtverhältnissen (helle Umgebung, direkte
Sonneneinstrahlung) und auf größere Entfernungen verwen-
den Sie zum besseren Auffinden der Laserlinien den La-
serempfänger

17

. Schalten Sie beim Arbeiten mit dem La-

serempfänger die Pulsfunktion ein (siehe „Pulsfunktion“,
Seite 8).

Laser-Sichtbrille (Zubehör)

Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch
erscheint das rote Licht des Lasers für das Auge heller.

Verwenden Sie die Laser-Sichtbrille nicht als Schutz-
brille.

Die Laser-Sichtbrille dient zum besseren Erkennen

des Laserstrahls, sie schützt jedoch nicht vor der Laser-
strahlung.

Verwenden Sie die Laser-Sichtbrille nicht als Sonnen-
brille oder im Straßenverkehr.

Die Laser-Sichtbrille bie-

tet keinen vollständigen UV-Schutz und vermindert die
Farbwahrnehmung.

Arbeitsbeispiele (siehe Bilder C – H)

Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs
finden Sie auf den Grafikseiten.

Wartung und Service

Wartung und Reinigung

Lagern und transportieren Sie das Messwerkzeug nur in der
mitgelieferten Schutztasche oder dem Koffer.

2 m

d

OBJ_DOKU-32907-002.fm  Page 10  Monday, May 12, 2014  12:52 PM
