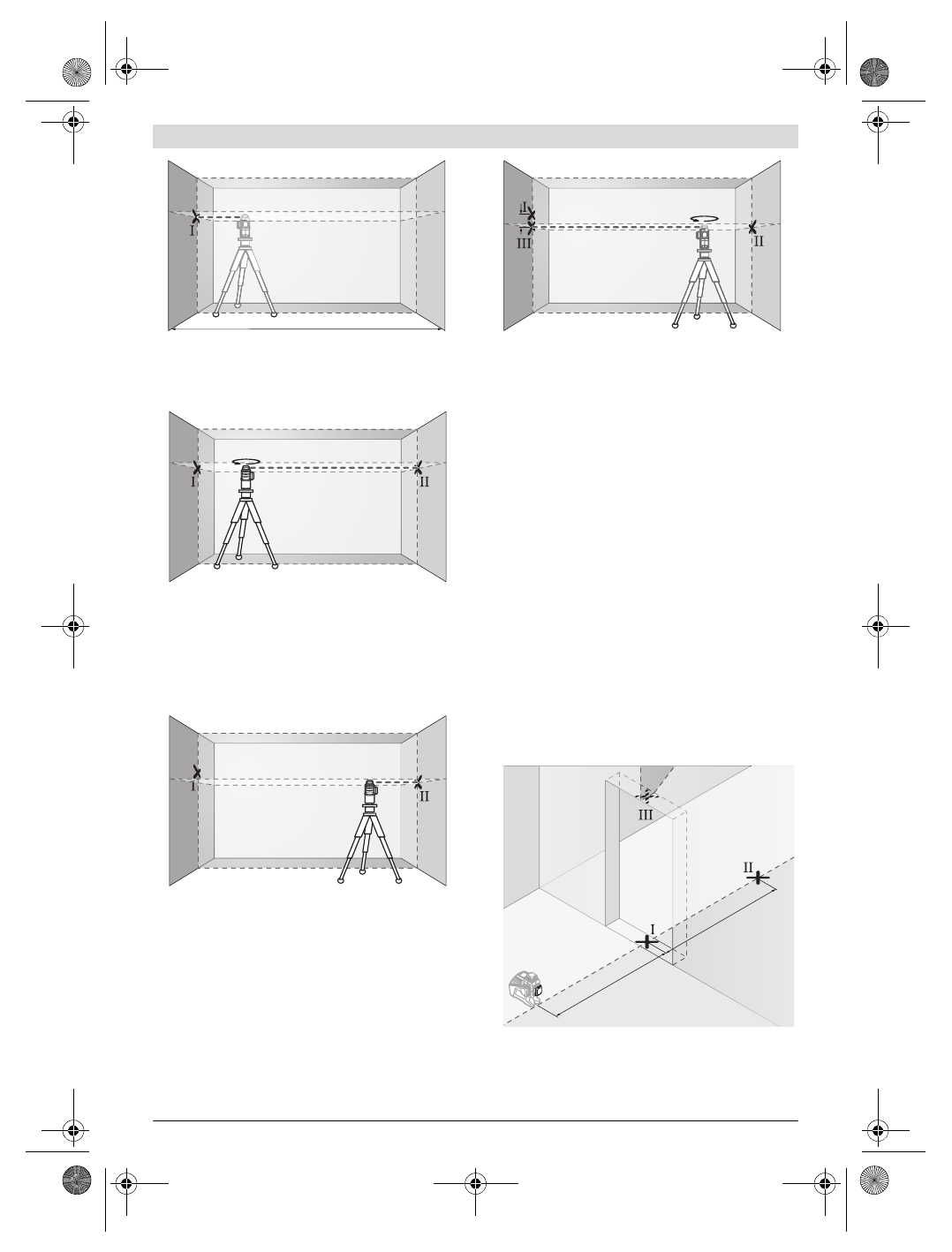

レーザーを壁 A 付近に向け、本機を整準させま
す。壁面 A 上に照射されたレーザーラインが交差
するポイントの中央をマーキングします（ポイン
ト

I

）。

–

メジャーリングツールを 180 ° 回転させ、セルフ
レベリングをおこなった後で反対側の壁面 B の
レーザーライン交差点をマーキングします (
点

II

)。

–

メジャーリングツールを 回さずに 壁 B 付近にあ
て、スイッチを入れてからセルフレベリングをお
こなってください。

–

マーキングした壁面 B の点

II

 にレーザーライン

の交差点がくるように、三脚の高さを変更するか
ツール下部に何か置いてメジャーリングツールの
高さを調整します。

–

メジャーリングツールを 180 ° 回転させてくださ
い。 壁面 A 上で既にマーキングした点

I

を垂直

レーザーラインが通るようにメジャーリングツー
ルを調整してください。 メジャーリングツールの
セルフレベリングが完了した後、壁面 A 上のレー
ザーライン交差点をマーキングします ( 点

III

)。

–

壁面 A 上でマーキングしたポイント

I

 と

III

 の

差 d は、左右軸に沿った本機の実際の高さの誤差
になります。

測定距離 2 x 5 m = 10 m での最大許容誤差：
10 m x  ± 0.2 mm/m = ± 2 mm。
ポイント

I

 と

III

 間の差 d が 2 mm 以内であれば正

常です。

垂直ラインの水平精度のチェック

垂直ラインの水平精度チェックをおこなうには、ド
ア用開口部が必要となります。 この際、ドアの前後
両側に 2.5 ｍ 以上のスペースがあること、および
安定した床面が必要です。

–

本機をドア開口部から 2.5 m 離れた、堅い平らな
床面に設置します（三脚上ではなく）。自動整準
モードで本機の電源を入れます。垂直レーザーレ
ベルが本機前方に照射される運転モードを選択し
ます。

–

ドア開口部の床部分（点

I

）

、5 m 離れたドア開口

部の向こう側（

II

）およびドア開口部の上枠部分

（

III

）にある垂直レーザーラインの中心点にマー

キングしてください。

A

B

5 m

A

B

180°

A

B

A

B

d

d

180°

2,5 m

2,5 m
