 Hrvatski |

151

Bosch Power Tools

1 609 92A 0KL | (12.5.14)

Postavite mjerni alat u vodoravni položaj i pričekajte na samo-
nivelaciju. Čim se mjerni alat nađe unutar područja samonive-
lacije od ± 4 °, stalno će svijetliti laserske zrake i signalni ton će
se isključiti.

U slučaju vibracija ili promjene položaja tijekom rada, mjerni
alat će se automatski ponovno iznivelirati. Nakon ponovnog
niveliranja, kako bi se izbjegla greška provjerite položaj vodo-
ravne odnosno okomite linije lasera u odnosu na referentnu
točku.

Radovi bez nivelacijske automatike

Za radove bez nivelacijske automatike, prekidač za uključiva-
nje/isključivanje

7

 pomaknite u položaj

„

on“

. Kod isključene

nivelacijske automatike, pokazivač

6

 će se upaliti kao crveni i

linije lasera će za 30 s treperiti u sporom ritmu.

Kod isključene nivelacijske automatike mjerni alat možete
slobodno držati u rukama ili staviti na nagnutu podlogu. Linije
lasera nisu više nužno položene okomito jedna prema drugoj.

Točnost niveliranja

Utjecaji na točnost

Najveći utjecaj ima temperatura okoline. Posebno, tempera-
turne razlike od poda prema gore, mogu skrenuti lasersku zraku.

Budući da je slojevitost temperature najveća u visini poda,
mjerni alat trebate uvijek montirati na stativ počevši od mjer-
ne dionice 20 m. Osim toga mjerni alat po mogućnosti posta-
vite na sredinu radne površine.

Osim vanjskih utjecaja, do odstupanja mogu dovesti i utjecaji
specifični za uređaj (kao npr. pad ili snažni udarci). Zbog toga
prije svakog početka rada provjerite točnost mjernog alata.

Najprije provjerite točnost nivelacije vodoravne linije lasera i
nakon toga točnost nivelacije okomitih linija lasera.

Ako bi mjerni alat kod ispitivanja premašio maksimalno odstu-
panje, tada ga možete popraviti u Bosch ovlaštenom servisu.

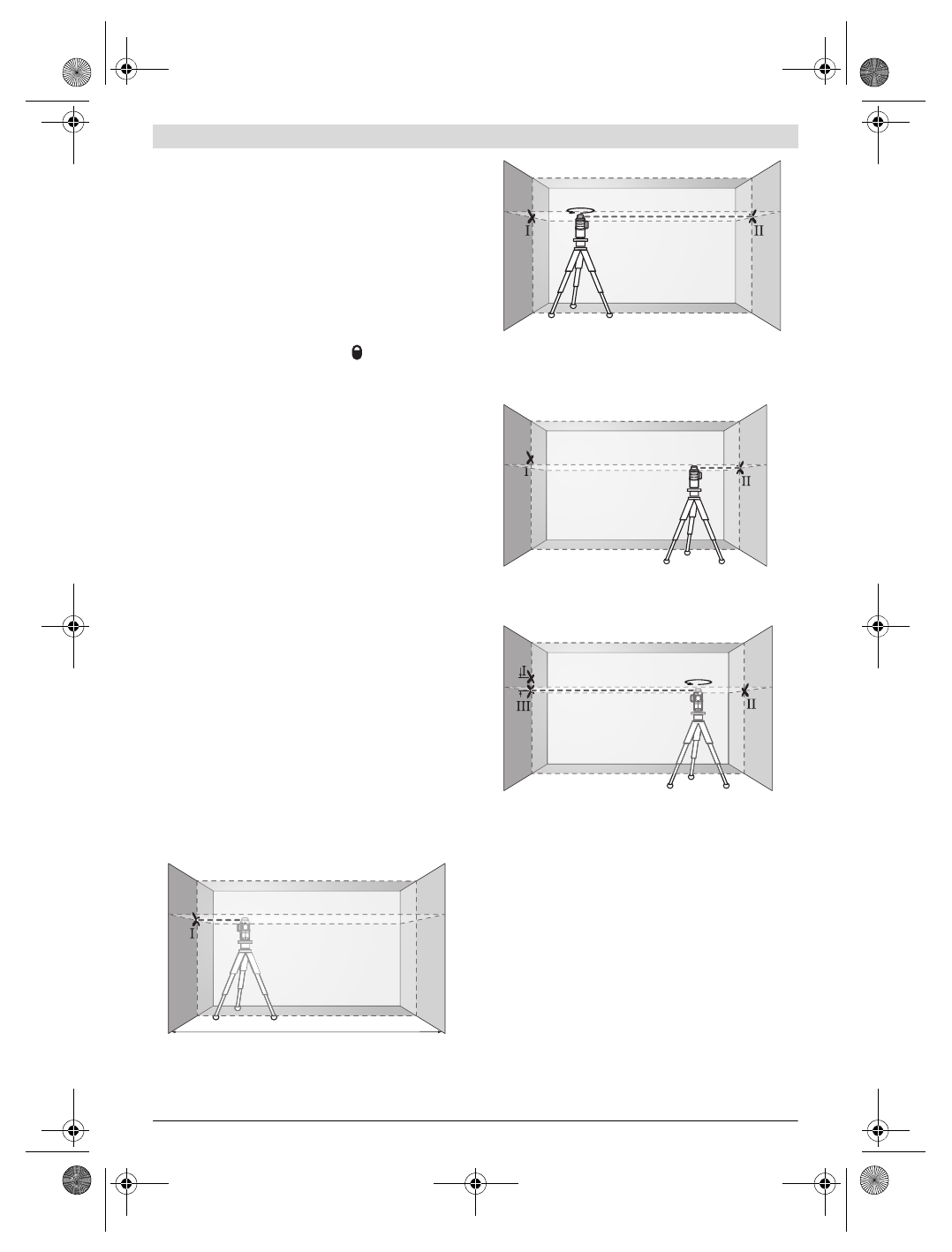

Kontrola vodoravne točnosti niveliranja poprečne osi

Za provjeru vam je potrebna slobodna mjerna staza od 5 m,
na čvrstoj podlozi, između dva zida A i B.

– Montirajte mjerni alat blizu zida A na stativ ili ga postavite

na čvrstu ravnu podlogu. Uključite mjerni alat da radi sa ni-
velacijskom automatikom. Odaberite način rada u kojem
se jedna vodoravna ravnina lasera, kao i jedna okomita rav-
nina lasera frontalno proizvode ispred mjernog alata.

– Usmjerite laser na najbliži zid A i iznivelirajte mjerni alat.

Označite sredinu točke na kojoj se linije lasera križaju na
zidu A (točka

I

).

– Okrenite mjerni alat za 180 ° iznivelirajte ga i označite križ-

nu točku linije lasera na nasuprotnom zidu B (točka

II

).

– Postavite mjerni alat –  bez okretanja –  blizu zida B, uklju-

čite ga i iznivelirajte.

– Mjerni alat tako usmjerite po visini (pomoću stativa ili u

danom slučaju podlaganjem), da križna točka linije lasera
točno udara na prije označenu točku

II

 na zidu B.

– Okrenite mjerni alat za 180 °, bez promjene visine. Usmje-

rite ga tako na zid A da okomita linija lasera prolazi kroz već
označenu točku

I

. Mjerni alat iznivelirajte i označite križnu

točku linije lasera na zidu A (točka

III

).

– Razlika

d

 obje označene točke

I

 i

III

 na zidu A daje stvarno

visinsko odstupanje mjernog alata uzduž poprečne osi.

Na  mjernoj  dionici  od  2 x 5 m = 10 m,  maksimalno  dopušteno
odstupanje iznosi:
10 m x ± 0,2 mm/m = ± 2 mm.
Razlika

d

 između točaka

I

 i

III

 smije iznositi najviše 2 mm.

Provjera točnosti nivelacije okomitih linija

Za provjeru vam je potreban otvor vrata, kod kojeg (na čvrstoj
podlozi), na svakoj strani vrata ima mjesta najmanje 2,5 m.

– Stavite mjerni alat na čvrstu ravnu podlogu, na razmaku

2,5 m od otvora vrata (ne na stativ). Uključite mjerni alat
da radi sa nivelacijskom automatikom. Odaberite jedan na-
čin rada u kojem se okomita ravnina lasera frontalno proi-
zvodi ispred mjernog alata.

A

B

5 m

A

B

180°

A

B

A

B

dd

180°
