Skersinės ašies horizontalaus niveliavimo tikslumo
tikrinimas

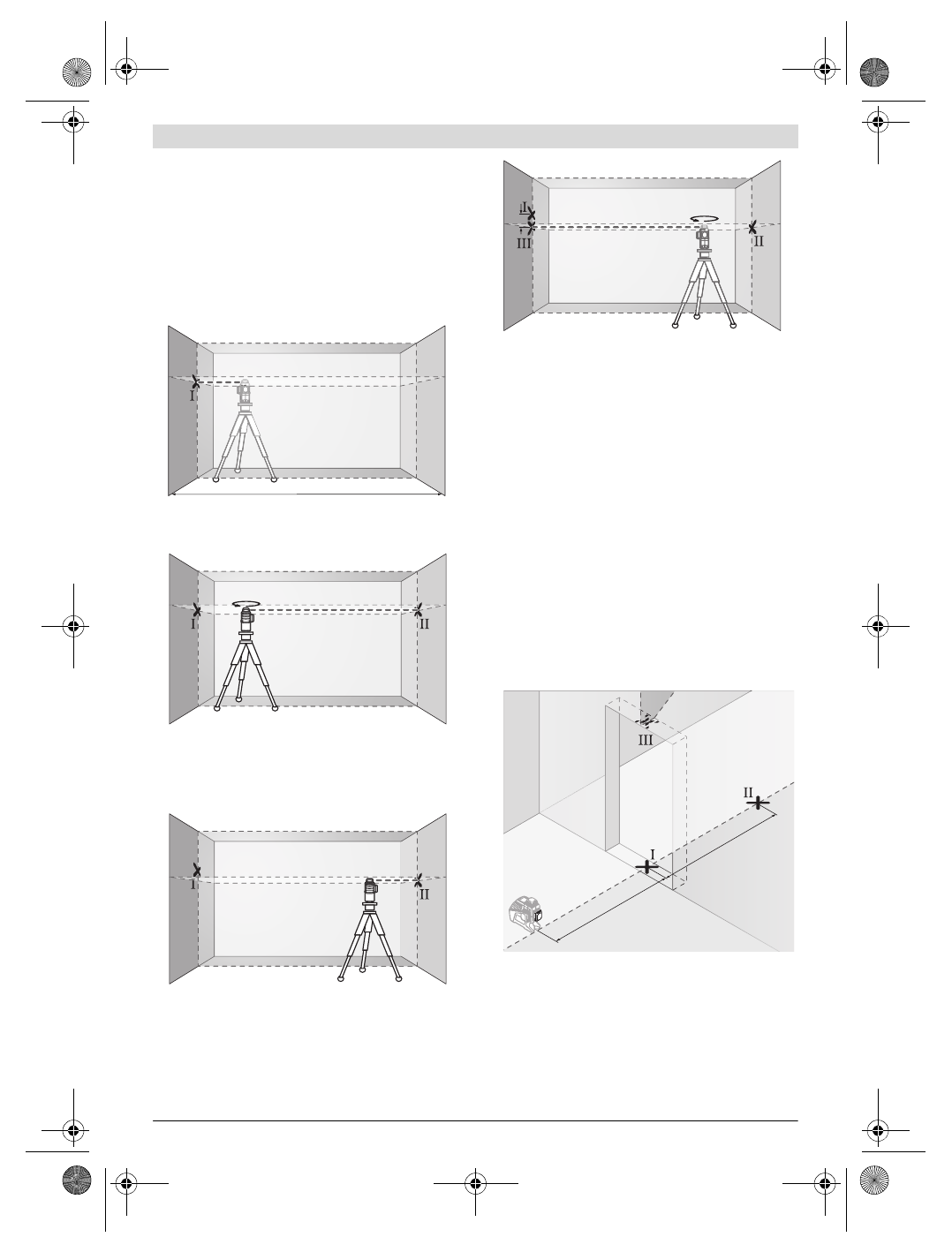

Norint atlikti patikrinimą, Jums reikia laisvo 5 m ilgio matavi-
mo atstumo ant tvirto pagrindo tarp dviejų sienų A ir B.
– Pritvirtinkite matavimo prietaisą arti sienos A ant stovo ar-
ba pastatykite ant tvirto, lygaus pagrindo. Įjunkite matavi-
mo prietaiso režimą su automatiniu niveliavimu. Pasirinki-
te veikimo režimą, kuriam esant matavimo prietaiso prie-
kyje sukuriamos viena horizontali ir viena vertikali lazerio
plokštumos.
– Nukreipkite lazerį į arti esančią sieną A ir palaukite, kol ma-
tavimo prietaisas susiniveliuos. Pažymėkite taško, kuriame
ant sienos A susikerta lazerio linijos, vidurį (taškas
I
).
– Pasukite matavimo prietaisą 180 ° kampu, palaukite, kol
susiniveliuos, ir ant priešais esančios sienos B pažymėkite
lazerio linijų susikirtimo tašką (taškas
II
).
– Po to, nesukiodami prietaiso, perkelkite jį prie sienos B,
įjunkite ir leiskite jam susiniveliuoti.
– Nustatykite matavimo prietaisą tokiame aukštyje (naudo-
damiesi stovu arba padėdami pagrindą), kad lazerio linijų
susikirtimo taškas tiksliai sutaptų su prieš tai ant sienos B
pažymėtu tašku
II
.
– Pasukite matavimo prietaisą 180 ° kampu, nekeisdami
aukščio. Nukreipkite jį į sieną A, kad vertikali lazerio linija
eitų per ką tik pažymėtą tašką
I
. Palaukite, kol matavimo
prietaisas susiniveliuos, ir ant sienos A pažymėkite lazerio
linijų susikirtimo tašką (taškas
III
).
– Skirtumas
d
ant sienos A pažymėtų abiejų taškų
I
ir
III
rodo
faktinę matavimo prietaiso aukščio nuokrypą palei skersi-
nę ašį.
Esant matavimo atstumui 2 x 5 m = 10 m, maksimalus leisti-
nas nuokrypis yra:
10 m x ± 0,2 mm/m = ± 2 mm.
Skirtumas
d
tarp taškų
I
ir
III
turi būti ne didesnis kaip 2 mm.
Vertikalių linijų niveliavimo tikslumo patikrinimas
Norint atlikti patikrinimą, reikia durų angos, nuo kurios (ant
tvirto pagrindo) abejose durų pusėse yra vietos ne mažiau
kaip 2,5 m.
– Pastatykite matavimo prietaisą 2,5 m atstumu nuo durų
angos ant tvirto, lygaus pagrindo (ne ant stovo). Įjunkite
matavimo prietaiso režimą su automatiniu niveliavimu. Pa-
sirinkite veikimo režimą, kuriam esant matavimo prietaiso
priekyje sukuriama vertikali lazerio plokštuma.
– Vertikalios lazerio linijos vidurį pažymėkite ant durų angos
grindų (taškas
I
), 5 m atstumu kitoje durų angos pusėje
(taškas
II
) bei ant viršutinio durų angos krašto (taškas
III
).
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
