Русский |
105
Bosch Power Tools
1 609 92A 0KL | (12.5.14)
Работа без автоматического нивелирования
Для работы без автоматического самонивелирования пе-
редвиньте выключатель
7
в положение
« on»
. При вы-
ключенном автоматическом нивелировании индикатор
6
светится красным светом и в течение 30 с лазерные лучи
медленно мигают.
При отключенной функции автоматического нивелирова-
ния Вы можете держать измерительный инструмент
свободно в руке или поставить его на пригодное основа-
ние. При этом лазерные линии не обязательно образуют
перпендикуляр.
Точность нивелирования
Факторы, влияющие на точность
Наибольшее влияние на точность оказывает окружающая
температура. В особенности изменения температуры по
мере удаления от грунта могут вызывать отклонения ла-
зерного луча.
Поскольку перепад температуры наиболее ощутим вбли-
зи грунта, то на участках длиной свыше 20 м измеритель-
ный инструмент следует устанавливать на штатив. Кроме
того, устанавливайте измерительный инструмент, по воз-
можности, в середине рабочей площади.
Наряду с внешними факторами отклонения могут вызы-
ваться также и причинами, кроющимися в самом измери-
тельном инструменте (например, падениями или силь-
ными толчками). Поэтому каждый раз до начала работы
проверяйте точность измерительного инструмента.
Проверяйте сначала точность нивелирования горизон-
тальной лазерной линии, а затем точность нивелирования
вертикальных лазерных линий.
Если во время одной из проверок измерительный инстру-
мент превысит максимально допустимое отклонение, от-
дайте его в ремонт в сервисную мастерскую Bosch.

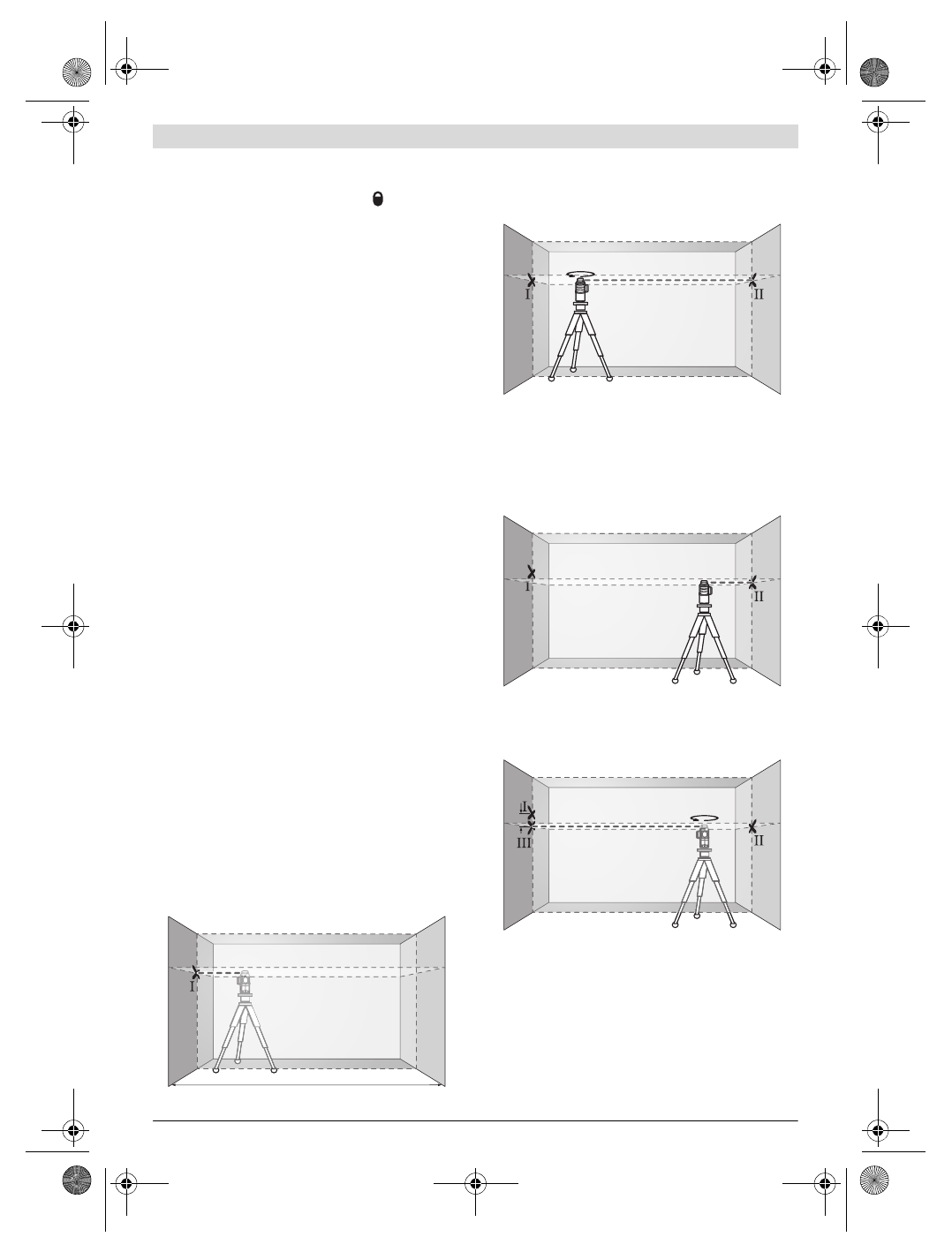

Проверка точности горизонтального нивелирования
вдоль поперечной оси
Для контроля Вам необходим свободный отрезок в 5 м на
прочном грунте между стенами А и В.
– Установите измерительный инструмент вблизи стены А
на штативе или на прочном ровном основании. Вклю-
чите измерительный инструмент в режиме с автомати-
ческим нивелированием. Выберите режим работы,
при котором горизонтальная и вертикальная лазерные
плоскости излучаются спереди измерительного ин-
струмента.
– Направьте лазер на ближнюю стену А и дайте измери-
тельному инструменту нивелироваться. Обозначьте се-
редину точки, в которой лазерные линии перекрещива-
ются на стене A (точка
I
).
– Поверните измерительный инструмент на 180 °, подо-
ждите, пока он не произведет самонивелирование, и
отметьте точку перекрещивания лазерных линии на
противоположной стене В (точка
II
).
– Установите измерительный инструмент – не поворачи-
вая его – вблизи стены В, включите его и дайте ему
время нивелироваться.
– Настройте измерительный инструмент по высоте (с по-
мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее
отмеченной точкой
II
на стене В.
– Поверните измерительный инструмент на 180 °, не из-
меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку
I
. Подождите, пока инструмент
не закончит самонивелирование, и отметьте точку пе-
рекрещивания лазерных линий на стене А (точка
III
).
– Расстояние
d
между двумя обозначенными точками
I
и
III
на стене А отражает фактическое отклонение изме-
рительного инструмента по высоте вдоль поперечной
оси.
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
OBJ_DOKU-32907-002.fm Page 105 Monday, May 12, 2014 12:52 PM
