84

 | Polski

1 609 92A 0KL | (12.5.14)

Bosch Power Tools

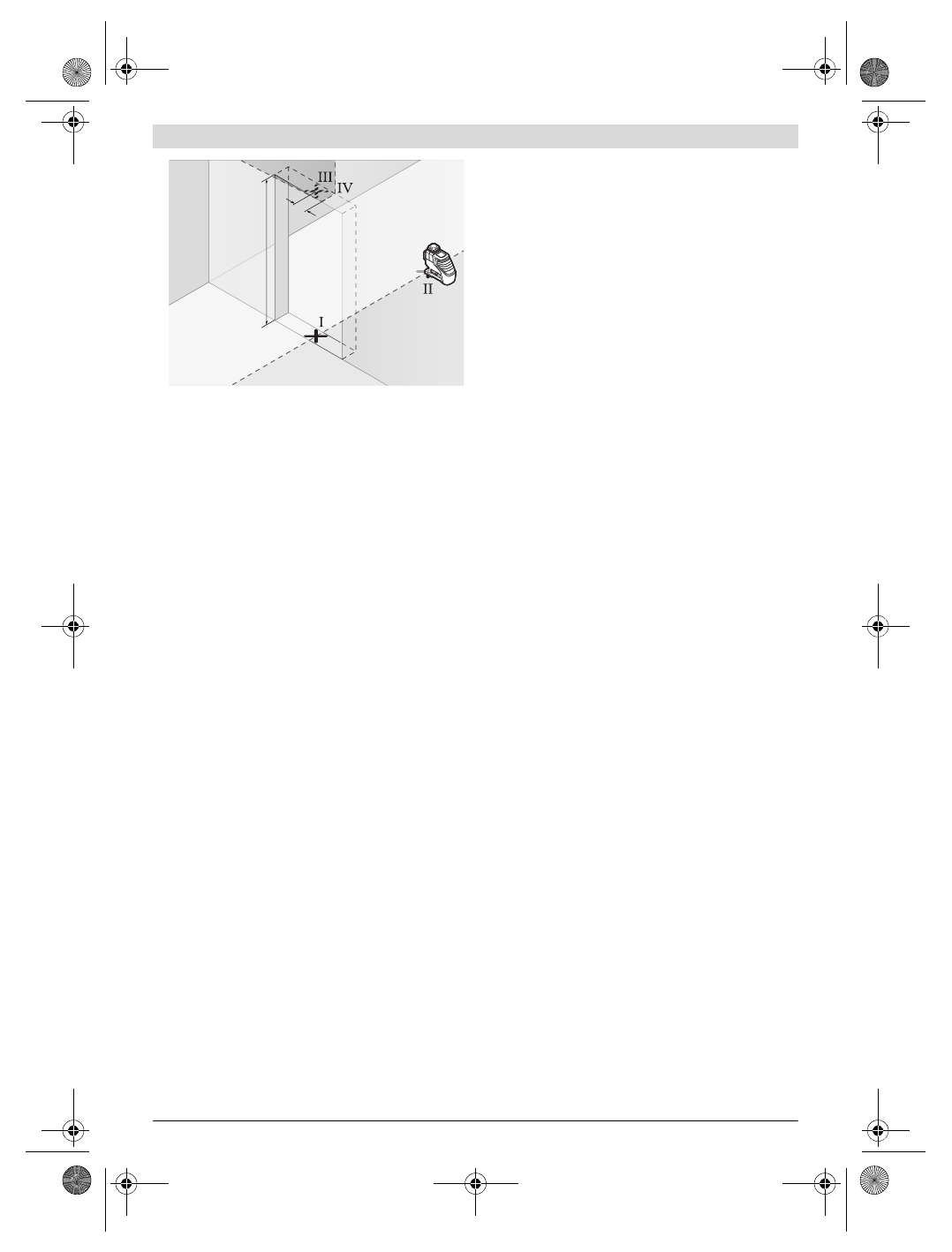

– Obrócić urządzenie pomiarowe o 180 ° i ustawić je z dru-

giej strony otworu drzwiowego, bezpośrednio za punktem

II

. Odczekać samowypoziomowanie się urządzenia pomia-

rowego, a następnie ustawić pionową linię lasera w taki
sposób, by jej środek przebiegał dokładnie przez punkty

I

 i

II

.

– Zaznaczyć środek linii lasera na górnej krawędzi otworu

drzwiowego jako punkt

IV

.

– Różnica

d

 obu zaznaczonych punktów

III

 i

IV

 daje odchy-

lenie rzeczywiste urządzenia pomiarowego od pionu.

– Należy zmierzyć wysokość otworu drzwiowego.

Powtórzyć ten proces pomiarowy dla drugiej pionowej płasz-
czyzny laserowej. Wybrać taki tryb pracy, w którym emitowa-
na jest jedna pionowa płaszczyzna laserowa z boku urządze-
nia pomiarowego i obrócić urządzenie przed rozpoczęciem
pomiaru o 90 °.

Maksymalnie dopuszczalne odchylenie oblicza się w następu-
jący sposób:
podwójna wysokość otworu drzwiowego x 0,2 mm/m
Przykład: W przypadku wysokości otworu drzwiowego wyno-
szącej 2 m maksymalne odchylenie może wynosić
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm.  W  związku  z tym
punkty

III

 i

IV

 mogą podczas każdego z dwóch pomiarów być

oddalone od siebie o najwyżej 0,8 mm.

Wskazówki dotyczące pracy



Do zaznaczania należy używać zawsze tylko środka linii
lasera.

Szerokość linii laserowej zmienia się w zależności

od odległości.

Praca z laserową tablicą celowniczą

Laserowa tablica celownicza

15

 zwiększa widoczność wiązki

lasera przy niekorzystnych warunkach lub dużej odległości.

Lustrzana połowa laserowej tablicy celowniczej

15

 podwyż-

sza widoczność linii lasera. Dzięki przezroczystej połowie linia
lasera może zostać rozpoznana także od tyłu tablicy celowni-
czej.

Praca ze statywem (osprzęt)

Aby zapewnić stabilną podstawę pomiaru z ustaloną wyso-
kością, zaleca się użycie statywu. Ustawić urządzenie pomia-
rowe przyłączem do statywu 1/4"

9

 na gwint statywu

22

 lub

jakiegoś innego dostępnego w handlu detalicznym statywu
fotograficznego. Do zamocowania uchwytu na standardowym
statywie fotograficznym, należy użyć przyłącza statywu 5/8"

8

. Zamocować urządzenie pomiarowe za pomocą śruby usta-

lającej statywu.

Mocowanie za pomocą uchwytu uniwersalnego (osprzęt)
(zob. rys. D)

Za pomocą uchwytu uniwersalnego

19

 możliwe jest zamoco-

wanie urządzenia pomiarowego do na przykład pionowych
płaszczyzn, rur lub magnetyzujących się materiałów. Uchwyt
uniwersalny można stosować również jako statyw naziemny;
ułatwia on zmienianie położenia urządzenia pomiarowego na
wysokość.

Praca z płytką pomiarową (osprzęt) (zob. rys. A – B)

Za pomocą płytki pomiarowej

16

 można przenieść znacznik

lasera na podłoże względnie jego wysokość na ścianę.

Za pomocą pola zerowego i podziałki można dokonać pomia-
ru przesunięcia do pożądanej wysokości i nanieść je na innym
miejscu. Pozwala to uniknąć precyzyjnego nastawiania urzą-
dzenia na wysokość, która ma zostać przeniesiona.

Płytka pomiarowa

16

 pokryta jest warstwą odblaskową, co

zapewnia lepszą widoczność promienia lasera przy większej
odległości bądź przy silnym świetle słonecznym. Zwiększona
widoczność promienia jest zauważalna, tylko gdy się patrzy
na płytkę równolegle do emitowanej wiązki lasera.

Praca z odbiornikiem (osprzęt) (zob. rys. D)

W przypadku niekorzystnych warunków oświetleniowych
(jasne pomieszczenie, bezpośrednie działanie promieni sło-
necznych), a także przy większych odległościach, należy sto-
sować odbiornik laserowy (aby łatwiej odnaleźć linie lasera)

17

.

Do prac z odbiornikiem lasera należy włączać funkcję pulsa-
cyjną (zob. „Funkcja pulsacji“, str. 82).

Okulary do pracy z laserem (osprzęt)

Okulary do pracy z laserem odfiltrowywują światło zewnętrz-
ne. Dzięki temu czerwone światło lasera jest znacznie uwydat-
nione.



Nie należy używać okularów do pracy z laserem jako
okularów ochronnych.

Okulary do pracy z laserem służą

do lepszej identyfikacji plamki lub linii lasera, a nie do
ochrony przed promieniowaniem laserowym.



Nie należy stosować okularów do pracy z laserem jako
okularów słonecznych, ani używać ich w ruchu drogo-
wym.

Okulary do pracy z laserem nie zapewniają całkowi-

tej ochrony przed promieniowaniem UV i utrudniają
rozróżnianie kolorów.

Przykłady zastosowania (zob. rys. C – H)

Przykłady różnych sposobów zastosowania urządzenia po-
miarowego można znaleźć na stronach graficznych.

Konserwacja i serwis

Konserwacja i czyszczenie

Urządzenie pomiarowe należy przechowywać
i transportować tylko w załączonym w dostawie futerale
ochronnym lub w walizce.

Narzędzie pomiarowe należy utrzymywać w czystości.

2 m

d
