56
| Svenska
1 609 92A 0KL | (12.5.14)
Bosch Power Tools

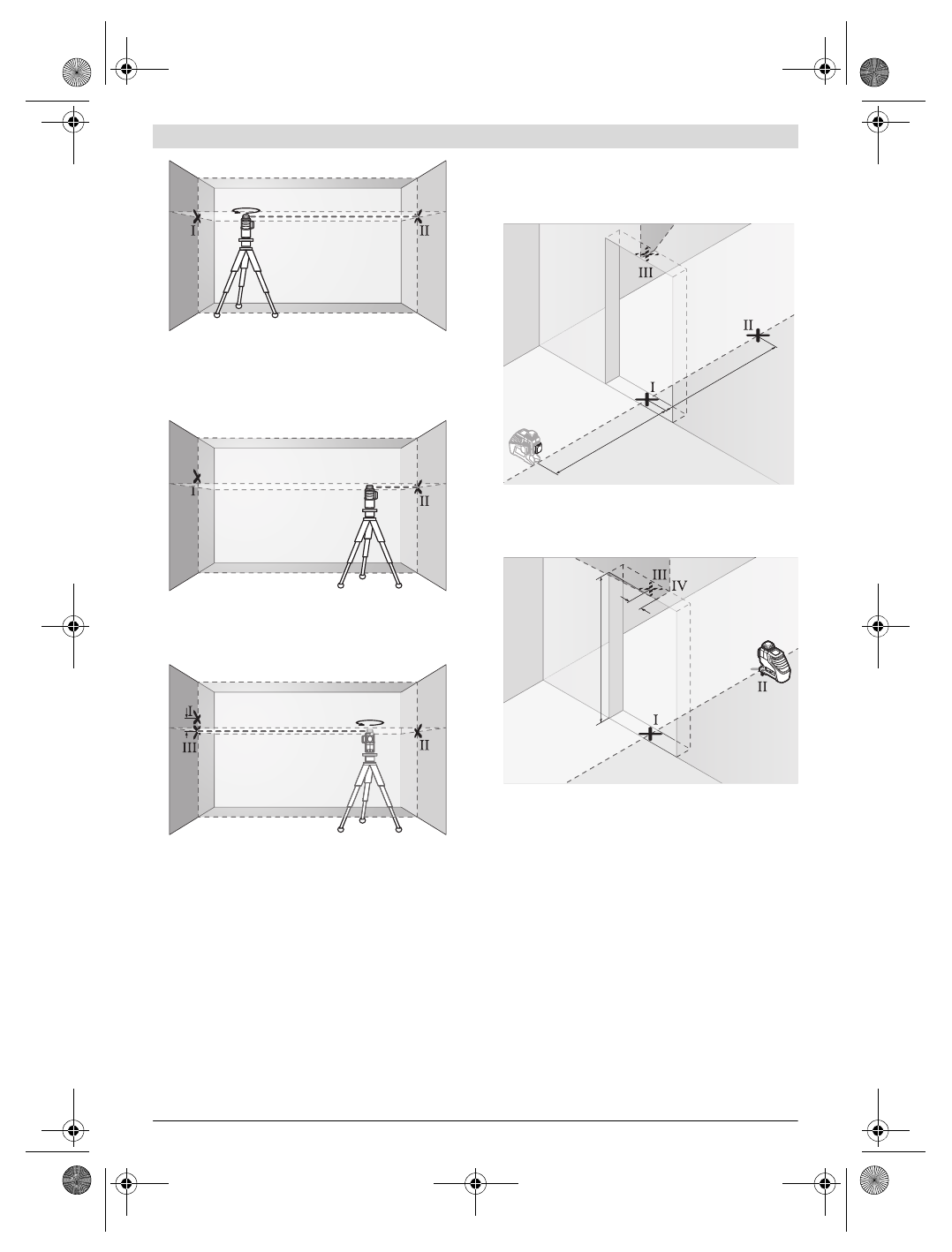

– Vrid nu mätverktyget 180 °, låt det nivelleras och märk ut
laserlinjernas korsningspunkt på motsatta väggen B
(punkt
II
).
– Placera mätverktyget – utan att vrida det – nära väggen B,
koppla på och låt verktyget nivelleras.
– Rikta upp mätverktyget i höjdläge (med hjälp av stativet
eller eventuellt med underlägg) så att laserlinjernas
korsningspunkt står exakt mot tidigare märkt punkt
II
på
väggen B.
– Vrid nu mätverktyget 180 °, utan att ändra höjden. Rikta
lasern mot väggen A så att laserlinjen förlöper genom den
märkta punkten
I
. Låt mätverktyget nivelleras och märk ut
laserlinjernas korsningspunkt på väggen A (punkt
III
).
– Differensen
d
mellan de båda märkta punkterna
I
och
III
på väggen A anger mätverktygets faktiska höjdavvikelse
längs tväraxeln.
På mätsträckan som omfattar 2 x 5 m = 10 m får avvikelsen
uppgå till högst:
10 m x ± 0,2 mm/m = ± 2 mm.
Differensen
d
mellan punkterna
I
och
III
får vara högst 2 mm.
Kontroll av den lodräta linjens nivelleringsnoggrannhet
För kontroll behövs en dörröppning (på stadigt underlag) som
på båda sidorna har ett fritt utrymme på minst 2,5 m.
– Ställ upp mätverktyget på 2,5 m avstånd från dörröpp-
ningen på en plan, stabil yta (inte på stativ). Slå på mät-
verktyget med inkopplad nivelleringsautomatik. Välj den
funktion där ett lodrätt laserplan visas framför mätverktyget.
– Sätt ett märke i mitten på den lodräta laserlinjen nertill i
dörröppningen (punkt
I
), på ett avstånd om 5 m på dörr-
öppningens andra sida (punkt
II
) samt på dörröppningens
övre kant (punkt
III
).
– Vrid mätverktyget 180 ° och ställ upp det på dörröppning-
ens andra sida omedelbart bakom punkten
II
. Låt mätverk-
tyget nivelleras och rikta in den lodräta laserlinjen så att
dess centrum går exakt genom punkterna
I
och
II
.
– Märk upp laserlinjens mitt på dörröppningens övre kant
som punkt
IV
.
– Differensen
d
mellan de båda märkta punkterna
III
och
IV
anger mätverktygets faktiska avvikelse från lodlinjen.
– Mät dörröppningens höjd.
Upprepa mätningen för de två lodräta laserplanen. Välj den
funktion där ett lodrätt laserplan visas sidledes nära mätverk-
tyget och vrid mätverktyget före varje mätning 90 °.
Maximalt tillåten avvikelse beräknas så här:
dörröppningens dubbla höjd x 0,2 mm/m
Exempel: Vid en 2 m hög dörröppning får den maximala avvi-
kelsen vara
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. Vid vardera mätningen får
punkterna
III
och
IV
ligga högst 0,8 mm från varandra.
A
B
180°
A
B
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
OBJ_DOKU-32907-002.fm Page 56 Monday, May 12, 2014 12:52 PM
