Česky |
89
Bosch Power Tools
1 609 92A 0KL | (12.5.14)

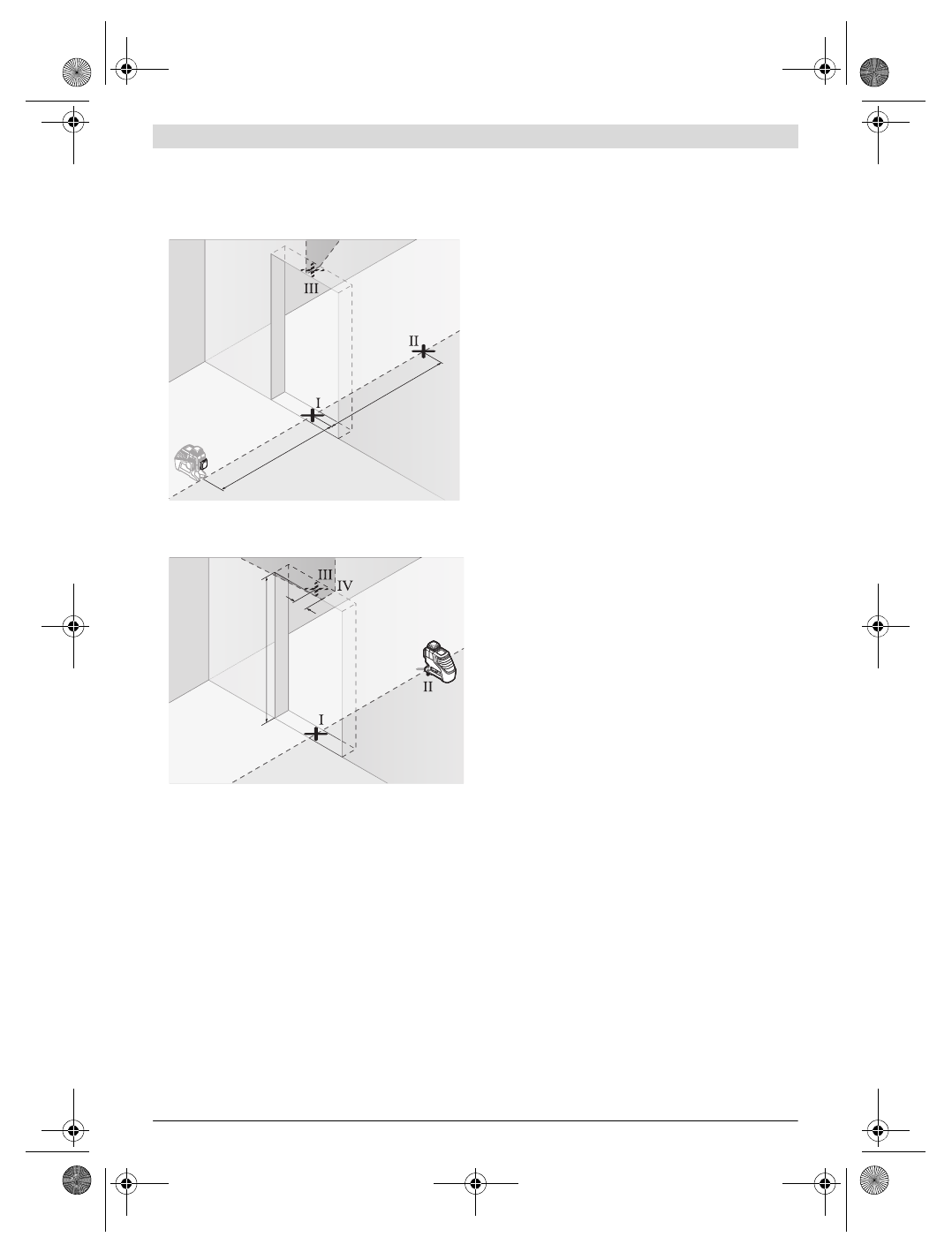

– Postavte měřicí přístroj ve vzdálenosti 2,5 m od otvoru
dveří na pevný, rovný podklad (nikoli na stativ). Měřicí pří-
stroj zapněte v provozu s nivelační automatikou. Zvolte
druh provozu, v němž se vytvoří jedna svislá laserová rovi-
na čelně před měřicím přístrojem.
– Označte střed svislé přímky laseru na podlaze otvoru dveří
(bod
I
), ve vzdálenosti 5 m na druhé straně otvoru dveří
(bod
II
) a též na horním okraji otvoru dveří (bod
III
).
– Otočte měřící přístroj o 180 ° a postavte jej na druhé straně
otvoru dveří přímo za bod
II
. Nechte měřící přístroj znive-
lovat a vyrovnejte svislou přímku laseru tak, aby její střed
procházel přesně body
I
a
II
.
– Označte střed přímky laseru na horním okraji otvoru dveří
jako bod
IV
.
– Rozdíl
d
obou označených bodů
III
a
IV
udává skutečnou
odchylku měřícího přístroje od vertikály.
– Změřte výšku otvoru dveří.
Opakujte postup měření pro druhou svislou laserovou přím-
ku. Zvolte k tomu druh provozu, v němž se vytvoří jedna svislá
laserová rovina bokem vedle měřicího přístroje, a měřicí pří-
stroj otočte před začátkem procesu měření o 90 °.
Maximální přípustnou odchylku vypočítáte následovně:
dvojnásobná výška otvoru dveří x 0,2 mm/m
Příklad: při výšce otvoru dveří 2 m smí činit maximální odchylka
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. Body
III
a
IV
smějí tedy
při každém z obou měření ležet nejvýše 0,8 mm od sebe.
Pracovní pokyny
K označení používejte pouze střed přímky laseru.
Šířka
laserové přímky se mění se vzdáleností.
Práce s cílovou tabulkou laseru
Cílová tabulka laseru
15
zlepšuje viditelnost laserového pa-
prsku při nepříznivých podmínkách a větších vzdálenostech.
Odrazivá polovina cílové tabulky laseru
15
zlepšuje viditel-
nost přímky laseru, skrz průsvitnou polovinu je paprsek laseru
patrný i ze zadní strany cílové tabulky laseru.
Práce se stativem (příslušenství)
Stativ nabízí stabilní, výškově nastavitelný měřící podstavec.
Měřící přístroj umístěte pomocí upnutí pro stativ
9
velikosti
1/4" na závit stativu
22
nebo běžného fotostativu. Pro upev-
nění na běžný stavební stativ použijte upnutí pro stativ
8
velikosti 5/8". Měřící přístroj pevně přišroubujte pomocí
zajišťovacího šroubu stativu.
Upevnění pomocí univerzální úchytky (příslušenství)
(viz obr. D)
S pomocí univerzální úchytky
19
můžete měřící přístroj upev-
nit např. na svislých plochách, trubkách nebo magnetizova-
telných materiálech. Univerzální úchytka je rovněž vhodná
jako podlahový stativ a usnadňuje výškové vyrovnání měřícího
přístroje.
Práce s měřící deskou (příslušenství) (viz obrázky A – B)
S pomocí měřící desky
16
můžete přenést označení laseru na
podlahu příp. výšku laseru na stěnu.
Pomocí nulového pole a stupnice můžete změřit přesazení k
požadované výšce a na jiném místě je opět nanést. Tím odpa-
dá přesné nastavení měřícího přístroje na přenášenou výšku.
Měřící deska
16
má reflexní vrstvu, která zlepšuje viditelnost
laserového paprsku ve velké vzdálenosti ev. za silného sluneč-
ního záření. Zesílení jasu lze rozpoznat jen tehdy, pokud se
díváte na měřící desku rovnoběžně s paprskem laseru.
Práce s přijímačem laseru (příslušenství) (viz obr. D)
Při nepříznivých světelných poměrech (světlé okolí, přímý
sluneční svit) a na větší vzdálenosti použijte pro lepší vyhledá-
ní laserových přímek přijímač laseru
17
. Při pracech s přijíma-
čem laseru zapněte pulzní funkci (viz „Pulzní funkce“,
strana 87).
Brýle pro práci s laserem (příslušenství)
Brýle pro práci s laserem odfiltrují okolní světlo. Proto se jeví
červené světlo laseru pro oko světlejší.
Nepoužívejte brýle pro práci s laserem jako ochranné
brýle.
Brýle pro práci s laserem slouží k lepšímu rozpozná-
ní laserového paprsku, ale nechrání před laserovým pa-
prskem.
Nepoužívejte brýle pro práci s laserem jako sluneční
brýle nebo v silničním provozu.
Brýle pro práci s laserem
nenabízejí kompletní ochranu před UV zářením a snižují
vnímání barev.
Příklady práce (viz obrázky C – H)
Příklady možností použití měřícího přístroje naleznete na
grafických stranách.
2,5 m
2,5 m
2 m
d
OBJ_DOKU-32907-002.fm Page 89 Monday, May 12, 2014 12:52 PM
