 Română |

125

Bosch Power Tools

1 609 92A 0KL | (12.5.14)

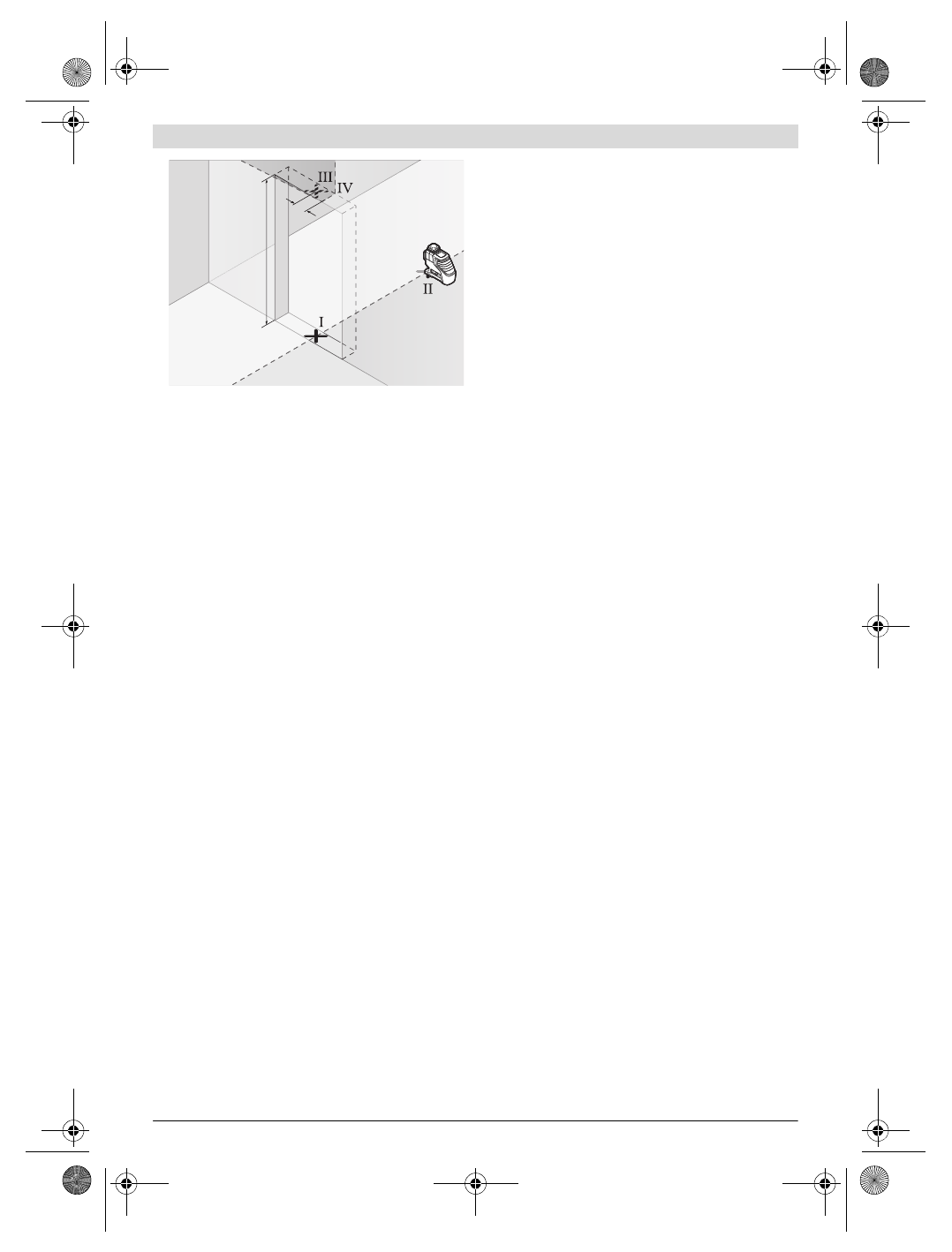

– Rotiţi aparatul de măsură la 180 ° şi aşezaţi-l în cealaltă

parte a golului de uşă, direct în spatele punctului

II

. Lăsaţi

aparatul de măsură să se niveleze şi orientaţi astfel raza
laser verticală, încât mijlocul acesteia să treacă exact prin
punctele

I

 şi

II

.

– Marcaţi mijlocul razei laser pe marginea superioară a golu-

lui de uşă ca fiind punctul

IV

.

– Din  diferenţa

d

 a celor două puncte marcate

III

 şi

IV

 rezul-

tă abaterea efectivă a aparatului de măsură de la linia verti-
cală.

– Măsuraţi înălţimea golului de uşă.

Repetaţi procesul de măsurare pentru cel de-al doilea plan
laser vertical. Selectaţi în acest scop un mod de funcţionare în
care este generat un plan laser vertical în lateral, lângă apara-
tul de măsură şi înainte de a începe procesul de măsurare
rotiţi aparatul de măsură 90 °.

Abaterea maximă admisă se calculează după cum urmează:
de două ori înălţimea golului de uşă x 0,2 mm/m
Exemplu: la o înălţime a golului de uşă de 2 m este permisă o
abatere maximă de
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. În consecinţă, la fiecare
dintre cele două măsurători, diferenţa maximă dintre
punctele

III

 şi

IV

poate fi de maximum 0,8 mm.

Instrucţiuni de lucru



Pentru marcare folosiţi numai mijlocul razei laser.

Lăţi-

mea razei laser se modifică în funcţie de distanţă.

Lucrul cu panoul de vizare laser

Panoul de vizare laser

15

 îmbunătăţeşte vizibilitatea razei la-

ser în caz de condiţii nefavorabile şi la depărtări mai mari.

Jumătatea reflectantă a panoului de vizare laser

15

 îmbunătă-

ţeşte vizibilitatea liniei laser, iar prin cealaltă jumătate trans-
parentă, linia laser poate fi identificată şi din spatele panoului
de vizare laser.

Utilizarea stativului (accesoriu)

Stativul oferă un suport de măsurare stabil, cu înălţime regla-
bilă. Aşezaţi aparatul de măsură cu orificiul de prindere pe
stativ de 1/4"

9

 pe filetul stativului

22

 sau pe cel al unui stativ

foto. Pentru fixarea pe un stativ de construcţii uzual din co-
merţ folosiţi orificiul de prindere pe stativ de 5/8"

8

. Fixaţi

prin înşurubare aparatul de măsură cu şurubul de fixare al sta-
tivului.

Fixare cu suport universal (accesoriu) (vezi figura D)

Cu ajutorul suportului universal

19

 puteţi fixa aparatul de mă-

sură de ex. pe suprafeţe verticale, ţevi sau materiale care pot
fi magnetizate. Suportul universal este adecvat şi ca stativ de
podea şi uşurează alinierea pe înălţime a aparatului de măsură.

Utilizarea plăcii de măsurare (accesoriu)
(vezi figurile A – B)

Cu placa de măsurare

16

 puteţi transfera marcajul de laser pe

sol respectiv cota de laser pe un perete.

Cu ajutorul câmpului zero şi al scalei puteţi măsura şi marca în
alt amplasament decalajul faţă de cota dorită. Astfel nu mai
este necesară reglarea precisă a aparatului de măsură la cota
care trebuie transferată.

Placa de măsurare

16

 este prevăzută cu un strat reflectorizant

care îmbunătăţeşte vizibilitatea razei laser la o distanţă mai
mare respectiv în caz de radiaţii solare puternice. Creşterea
luminozităţii poate fi observată numai dacă priviţi paralel cu
raza laser pe placa de măsurare.

Lucrul cu receptor laser (accesoriu) (vezi figura D)

În cazul condiţiilor de iluminare nefavorabilă (lumină puterni-
că, radiaţii solare directe) şi la distanţe mai mari, pentru mai
buna detectare a razelor laser folosiţi receptorul laser

17

.

Atunci când lucraţi cu receptorul laser activaţi funcţia de laser
pulsat (vezi „Funcţie de laser pulsat“, pagina 123).

Ochelari optici pentru laser (accesoriu)

Ochelarii optici pentru laser filtrează lumina ambiantă. În
acest mod lumina roşie a laserului pare mai puternică pentru
ochi.



Nu folosiţi ochelarii pentru laser drept ochelari de pro-
tecţie.

Ochelarii pentru laser servesc la mai buna recu-

noaştere a razei laser, dar nu vă protejează totuşi împotriva
radiaţiei laser.



Nu folosiţi ochelarii pentru laser drept ochelari de soa-
re sau în traficul rutier.

Ochelarii pentru laser nu vă oferă

protecţie totală împotriva razelor ultraviolete şi vă diminu-
ează gradul de percepţie a culorilor.

Exemple de lucru (vezi figurile C – H)

Exemple privind posibilităţile de utilizare ale aparatului de
măsură găsiţi la paginile grafice.

Întreţinere şi service

Întreţinere şi curăţare

Depozitaţi şi transportaţi aparatul de măsură numai în geanta
de protecţie sau valiza din setul de livrare.

Păstraţi întotdeauna curat aparatul de măsură.

Nu cufundaţi aparatul de măsură în apă sau în alte lichide.

Ştergeţi-l de murdărie cu o lavetă umedă, moale. Nu folosiţi
detergenţi sau solvenţi.

Curăţaţi regulat mai ales suprafeţele din jurul orificiul de ieşire
a laserului şi aveţi grijă să îndepărtaţi scamele.

Dacă, în ciuda procedeelor de fabricaţie şi verificare riguroase,
aparatul de măsură are totuşi o defecţiune, repararea aceste-
ia se va efectua la un centru autorizat de service şi asistenţă

2 m

d
