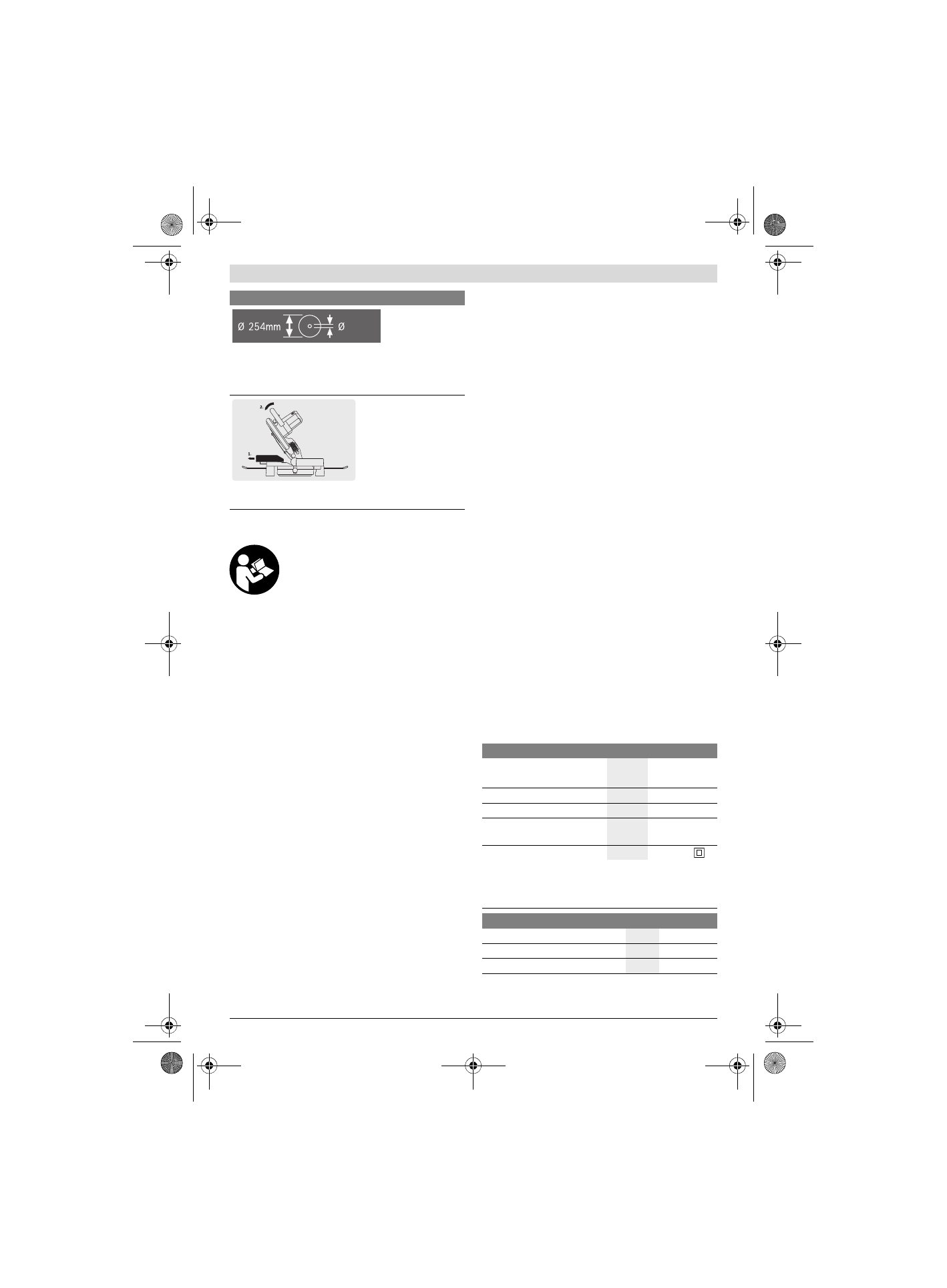

 Norsk |

99

Bosch Power Tools

1 609 92A 3A2 | (1.9.16)

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisninge-
ne.

Feil ved overholdelsen av advarslene og

nedenstående anvisninger kan medføre elek-
triske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Elektroverktøyet er som fastmontert modell beregnet til å la-
ge langsgående og tverrsnitt med rett skjæring. Det er da mu-
lig med horisontale gjæringsvinkler på – 47 ° til +52 ° og verti-
kale gjæringsvinkler på 0 ° til 45 °.
Effekten til elektroverktøyet er beregnet til saging av hardt og
mykt tre, spon- og fiberplater pluss aluminium og kunststoff.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for
bildet av elektroverktøyet på illustrasjonssidene.

1

Vernedeksel

2

Spak til løsing av verktøyarmen

3

Håndtak

4

På-/av-bryter

5

Vernedeksel

6

Anleggsskinne

7

Sagbord

8

Boringer for skrutvinge

9

Innleggsplate

10

Låseknott for valgfri gjæringsvinkel (horisontal)

11

Arm til forinnstilling av gjæringsvinkelen (horisontal)

12

Vinkelanviser (horisontal)

13

Skala for gjæringsvinkel (horisontal)

14

Boringer for montering

15

Grep-fordypninger

16

Boringer for forlengelsesbøylen

17

Innstillbar anleggsskinne

18

Skrutvinge

19

Støvpose

20

Sponavviser

21

Vingeskrue for feste av den justerbare anleggsskinnen

22

Umbrakonøkkel (6 mm)/stjerneskrutrekker

23

Anleggsskrue for 45 °-gjæringsvinkel (vertikal)

24

Stabiliseringsbøyle

25

Sponutkast

26

Spenngrep for valgfri gjæringsvinkel (vertikal)

27

Transportsikring

28

Transporthåndtak

29

Spindellås

30

Justeringsskrue for dybdeanlegget

31

Vinkelanviser (vertikal)

32

Skala for gjæringsvinkel (vertikal)

33

Anleggsskrue for 0 °-gjæringsvinkel (vertikal)

34

Boringer for stabiliseringsbøylen

35

Festesett «veltebeskyttelsesbøyle»

36

Forlengelsesbøyle

37

Festeskrue for forlengelsesbøyle

38

Krysskrue (festing av vernedekselet)

39

Innvendig sekskantskrue for sagbladfesting

40

Spennflens

41

Sagblad

42

Innvendig spennflens

43

Vingeskrue for tilpasning av høyden på gjengestangen

44

Gjengestang

45

Kjerver for standard-gjæringsvinkel

46

Skruer for innleggsplaten

47

Innvendige sekskantskruer (6 mm) for anleggsskinnen

48

Skrue for vinkelanviser (vertikal)

Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-
sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Ta hensyn til sagbladets dimensjoner.
Hulldiameteren må passe uten klaring på
verktøyspindelen. Ikke bruk reduksjons-
stykker eller adaptere.

Ved saging av gjæringsvinkler må den jus-
terbare anleggsskinnen trekkes utover.

Symboler og deres betydning

30mm

Kapp- og gjæringssag

GCM 10 MX

Produktnummer

3 601 M29 02.

3 601 M29 0P.

Opptatt effekt

W

1700

Tomgangsturtall

min

-1

4800

Vekt tilsvarende
EPTA-Procedure 01:2014

kg

16,8

Beskyttelsesklasse

/

II

Godkjente arbeidsstykkemål (maksimal/minimal) se side 102.

Informasjonene gjelder for nominell spenning [U] på 230 V. Ved avvi-
kende spenning og på visse nasjonale modeller kan disse informasjone-
ne variere noe.

Mål for egnede sagblad

Sagbladdiameter

mm

254

Stambladtykkelse

mm

1,8 – 2,8

Boringsdiameter

mm

30
