 Македонски |

233

Bosch Power Tools

1 609 92A 3A2 | (1.9.16)

Обработка на профилни лајсни

Профилните лајсни може да се обработуваат на два
различни начини:

– поставени кон граничната водилка,
– плоснато  лежејќи на масата за пила.

Секогаш проверете го поставениот агол на закосување
најпрво на отпадно дрво.

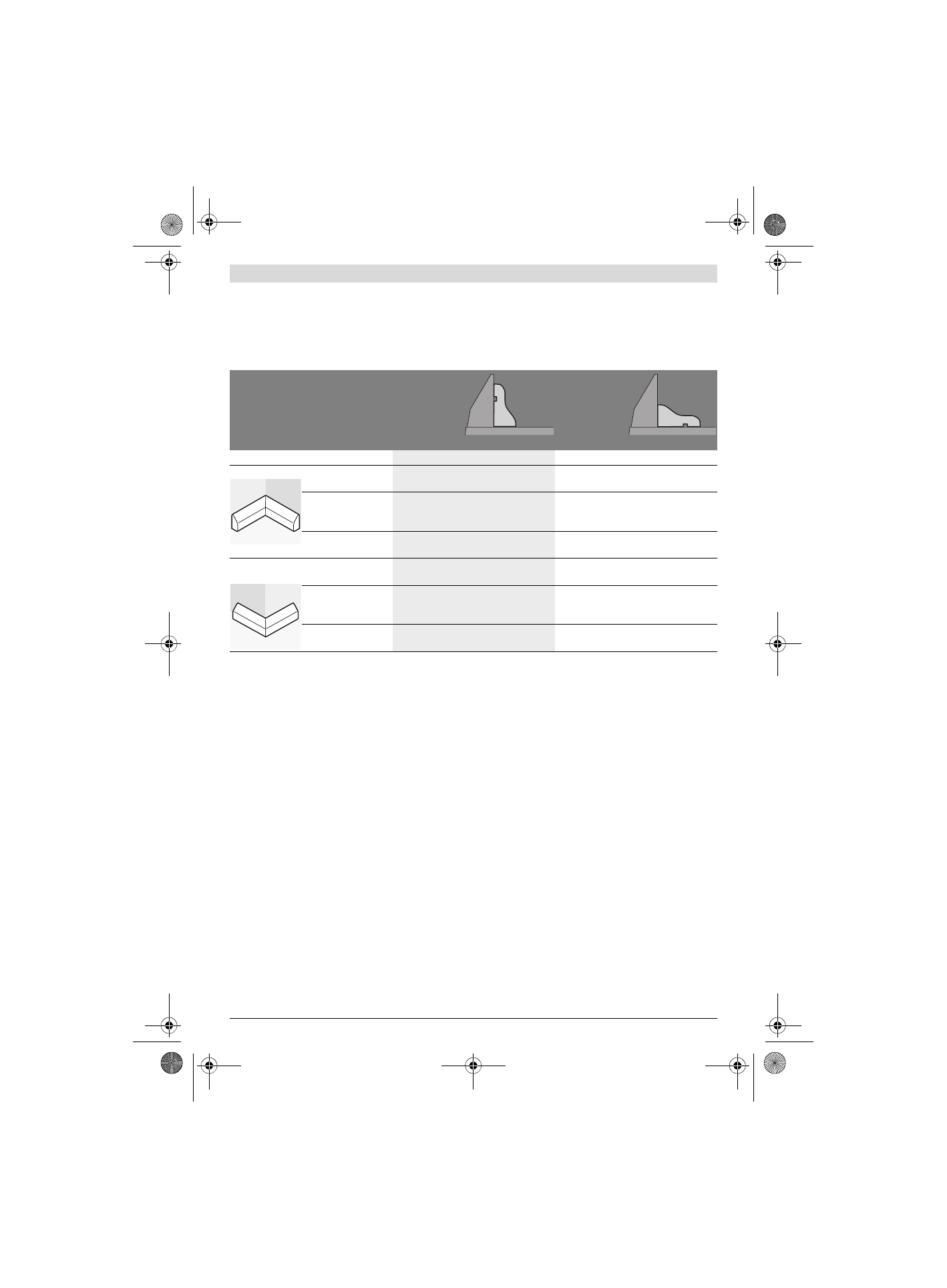

Следната табела содржи напомени за обработка на подни
лајсни.

Проверка на основните поставки и подесување



Пред било каква интервенција на електричниот
апарат, извлечете го струјниот приклучок од
ѕидната дозна.

За да обезбедите прецизни резови мора да ги проверите
основните поставки по интензивно користење на
електричниот апарат и евентуално да ги подесите.
За тоа ви е потребно искуство и соодветен специјален
алат.

Сервисната служба на Bosch оваа работа ја води прецизно
и доверливо.

Израмнување на граничната водилка

– Подесете го електричниот апарат во транспортна

позиција.

– Свртете ја масата за пила

7

 до жлебот

45

 за 0 °. Лостот

11

 мора осетно да се вклопи во жлебот.

– Целосно извлечете ја граничната водилка

17

 нанадвор.

(види слика G)

Проверете:

 (види слика O1)

– Поставете  го  агломерот на 90 ° и ставете го прецизно со

листот на пилата

41

 помеѓу шините на граничникот

6

 и

листот на пилата на столот на пилата

7

.

Кракот од агломерот мора да биде рамен со граничната
водилка по целата должина.

Поставување:

 (види слика O2)

– Олабавете ги сите инбус шрафови

47

 со испорачаниот

внатрешен шестаголен клуч

22

.

– Свртете ја граничната водилка

6

 додека агломерот не

лежи прецизно по целата должина.

– Повторно зашрафете ги шрафовите.

Поставување на стандардниот агол на закосување 0 °
(вертикално)

– Подесете го електричниот апарат во транспортна

позиција.

– Свртете ја масата за пила

7

 до жлебот

45

 за 0 °. Лостот

11

 мора осетно да се вклопи во жлебот.

Проверете:

 (види слика P1)

– Поставете  го  агломерот на 90 ° и ставете го на масата за

пилата

7

.

Кракот на агломерот мора да биде прецизен по целата
должина со листот на пилата

41

.

Поставување:

 (види слика P2)

– Олабавете ја затезната рачка

26

.

– Олабавете ја контра-навртката на завртката-граничник

33

 со обичен окаст или вилушкаст клуч (13 mm).

– Завртете ја завртката-граничник навнатре или

нанадвор, додека кракот од агломерот не е рамен по
целата должина со листот на пилата.

– Повторно цврсто стегнете ја затезната дршка

26

.

– Потоа повторно затегнете ја контра-навртката на

завртката-граничник

33

.

Поставки

поставено
спроти
граничната
водилка

плоснато
лежејќи на
масата за
пила

вертикален агол на закосување

0 °

45 °

Подна лајсна

лева страна

десна страна

лева страна

десна страна

Внатрешен раб

хоризонтален агол на
закосување

45 ° лево

45 ° десно

0 °

0 °

Позиционирање на
делот што се
обработува

Долен раб на

масата за пила

Долен раб на

масата за пила

Горен раб на гра-

ничната водилка

Долен раб на гра-

ничната водилка

Дел што е целосно
обработен се наоѓа...

... лево од резот

... десно од резот

... лево од резот

... лево од резот

Надворешен
раб

хоризонтален агол на
закосување

45 ° десно

45 °  лево

0 °

0 °

Позиционирање на
делот што се
обработува

Долен раб на

масата за пила

Долен раб на

масата за пила

Долен раб на гра-

ничната водилка

Горен раб на гра-

ничната водилка

Дел што е целосно
обработен се наоѓа...

... лево од резот

... десно од резот

... десно од резот

... десно од резот
