Opracování profilových lišt

Profilové lišty můžete opracovávat dvěma různými způsoby:

– postavené proti dorazové liště,
– ležící plochou na stole pily.

Nastavený šikmý úhel vyzkoušejte vždy nejprve na odpado-
vém dřevu.

Následující tabulka obsahuje upozornění pro opracování pod-
lahových lišt.

Kontrola a seřízení základních nastavení



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Pro zaručení přesných řezů musíte po intenzívním použití
zkontrolovat základní nastavení elektronářadí a případně je
seřídit.
K tomu potřebujete zkušenost a příslušný speciální nástroj.

Servisní středisko Bosch provádí tyto práce rychle a spolehli-
vě.

Vyrovnání dorazové lišty

– Dejte elektronářadí do přepravní polohy.
– Otočte  stůl  pily

7

 až k zářezu

45

 pro 0 °. Páčka

11

 musí zna-

telně zapadnout do zářezu.

– Vytáhněte přestavitelnou dorazovou lištu

17

 zcela směrem

ven. (viz obr. G)

Kontrola:

 (viz obrázek O1)

– Nastavte úhlové pravítko na 90 ° a položte ho zarovnané

s pilovým  kotoučem

41

 mezi dorazovou lištu

6

  a pilový  ko-

touč na stůl pily

7

.

Rameno úhlového pravítka musí být po celé délce v jedné
přímce s dorazovou lištou.

Seřízení:

 (viz obrázek O2)

– Povolte všechny šrouby s vnitřním šestihranem

47

 pomocí

dodaného klíče na vnitřní šestihrany

22

.

– Natočte dorazovou lištu

6

 tak, až je úhlové pravítko po celé

délce v jedné přímce.

– Šrouby  opět  utáhněte.

Seřízení standardního úhlu 0 ° (vertikálního)

– Dejte elektronářadí do přepravní polohy.
– Otočte  stůl  pily

7

 až k zářezu

45

 pro 0 °. Páčka

11

 musí zna-

telně zapadnout do zářezu.

Kontrola:

 (viz obr. P1)

– Nastavte úhlové pravítko na 90 ° a umístěte jej na stůl pily

7

.

Rameno úhlového pravítka musí být po celé délce v jedné
přímce s pilovým kotoučem

41

.

Seřízení:

 (viz obr. P2)

– Povolte upínací páčku

26

.

– Povolte kontramatici dorazového šroubu

33

 pomocí běž-

ného očkového nebo stranového klíče (13 mm).

– Otáčejte dorazový šroub tak dalece dovnitř nebo ven, až je

rameno úhlového pravítka po celé délce v jedné přímce s
pilovým kotoučem.

– Upínací páčku

26

 opět pevně utáhněte.

– Potom opět pevně utáhněte kontramatici dorazového

šroubu

33

.

Jestliže není ukazatel úhlu

31

 po seřízení v jedné linii se znač-

kou 0 ° stupnice

32

, povolte šroub

48

 pomocí běžného křížo-

vého šroubováku a ukazatel úhlu vyrovnejte podél značky 0 °.
(viz obr. R)

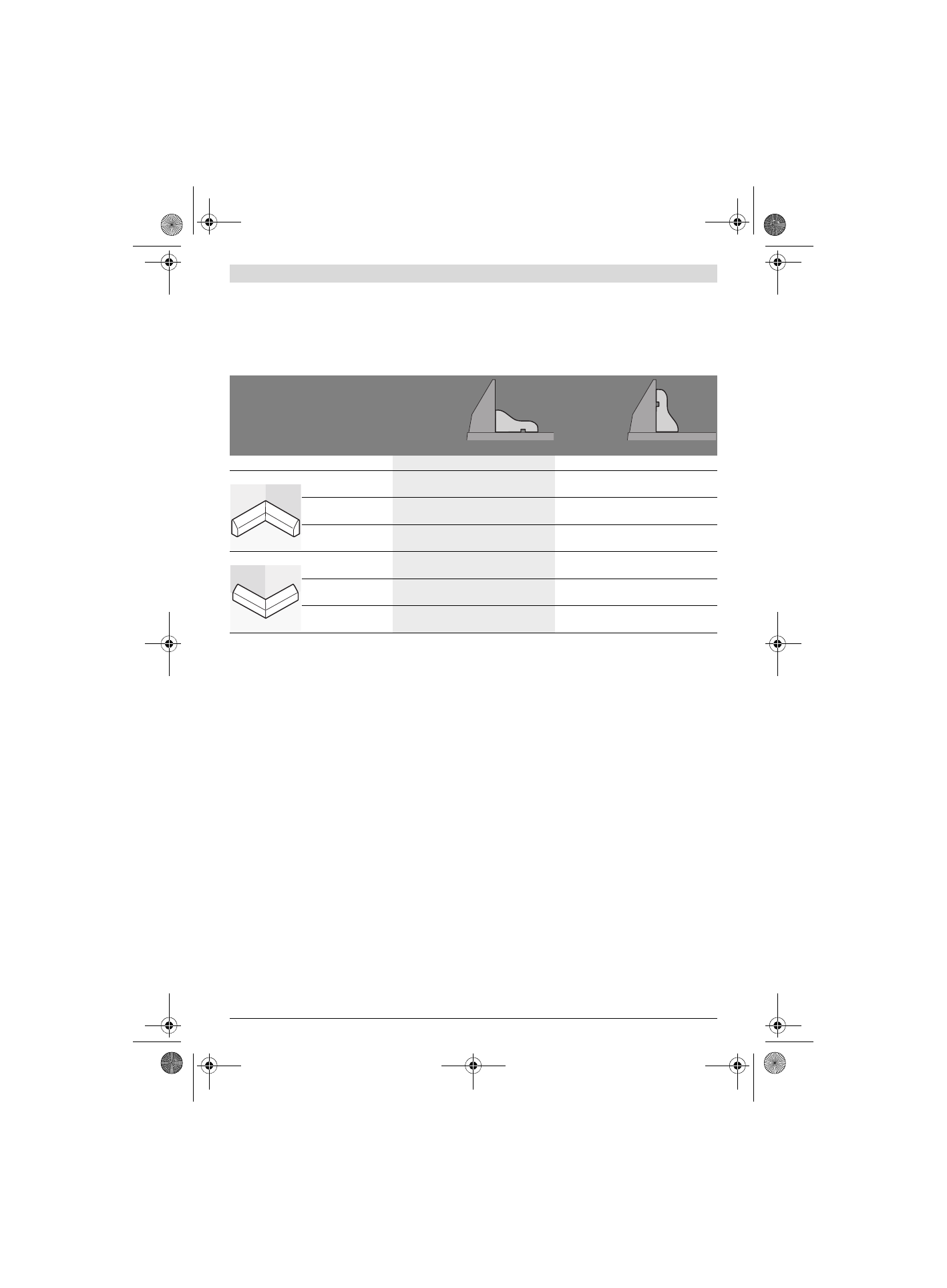

Nastavení

postavené
proti dorazo-
vé liště

ležící plochou
na stole pily

vertikální úhel sklonu

0 °

45 °

Podlahová lišta

levá strana

pravá strana

levá strana

pravá strana

Vnitřní hrana

horizontální úhel po-
kosu

45 ° vlevo

45 ° vpravo

0 °

0 °

Polohování obrobku

spodní hrana na

stole pily

spodní hrana na

stole pily

horní hrana na

dorazové liště

spodní hrana na

dorazové liště

Hotový obrobek se
nachází ...

... vlevo od řezu

... vpravo od řezu

... vlevo od řezu

... vlevo od řezu

Vnější hrana

horizontální úhel po-
kosu

45 ° vpravo

45 ° vlevo

0 °

0 °

Polohování obrobku

spodní hrana na

stole pily

spodní hrana na

stole pily

spodní hrana na

dorazové liště

horní hrana na

dorazové liště

Hotový obrobek se
nachází ...

... vlevo od řezu

... vpravo od řezu

... vpravo od řezu

... vpravo od řezu
