Controllare ed eseguire le registrazioni di base



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

Per poter garantire tagli precisi, dopo un utilizzo intenso della
macchina, controllare le registrazioni di base dell’elettrouten-
sile e se il caso, provvedere ad eseguire le dovute modifiche.
Per queste operazioni è necessario avere esperienza e relativi
utensili speciali.

Ogni Punto di servizio Clienti Bosch esegue questo tipo di
operazione in modo veloce ed affidabile.

Regolazione della guida di battuta

– Mettere l’elettroutensile nella posizione prevista per il tra-

sporto.

– Ruotare il tavolo per troncare multiuso

7

 fino all’intaglio

45

per 0 °. La levetta

11

 deve scattare in modo percettibile

nell’intaglio.

– Estrarre completamente la guida di battuta regolabile

17

.

(vedi figura G)

Controllo:

 (vedi Fig. O1)

– Regolare un calibro goniometrico su 90 ° e posizionarlo a fi-

lo con la lama

41

 tra la guida di battuta

6

 e la lama sul banco

sega

7

.

Il lato del calibro per angoli deve essere allineato alla guida di
battuta per l’intera lunghezza.

Regolazione:

 (vedi Fig. O2)

– Allentare tutte le viti esagonali cave

47

 con la chiave esago-

nale

22

 fornita in dotazione.

– Spostare la guida di battuta

6

 fino a quando il calibro per

angoli è allineato sull’intera lunghezza.

– Serrare di nuovo saldamente le viti.

Regolazione dell’angolo obliquo standard 0 ° (verticale)

– Mettere l’elettroutensile nella posizione prevista per il tra-

sporto.

– Ruotare il tavolo per troncare multiuso

7

 fino all’intaglio

45

per 0 °. La levetta

11

 deve scattare in modo percettibile

nell’intaglio.

Controllo:

 (vedi Figura P1)

– Regolare un calibro angolare su 90 ° e posizionarlo sul tavo-

lo per troncare

7

.

Il lato del calibro per angoli deve essere allineato al banco per
tagliare

41

 per l’intera lunghezza.

Regolazione:

 (vedi Figura P2)

– Allentare la leva di blocco

26

.

– Allentare il controdado della vite di battuta

33

 con una

chiave ad anello oppure una chiave fissa normalmente in
commercio (13 mm).

– Avvitare o svitare la vite di battuta fino a quando il lato del

calibro angolare è allineato alla lama di taglio per l’intera
lunghezza.

– Serrare nuovamente la leva di blocco

26

.

– Successivamente serrare di nuovo il controdado della vite

di battuta

33

.

Qualora dopo la regolazione l’indicazione dei gradi

31

 non è in

linea con la marcatura 0 ° della scala

32

, allentare la vite

48

con un cacciavite a croce comunemente in commercio ed
allineare l’indicazione dei grandi lungo la marcatura 0 °.
(vedere figura R)

Regolazione dell’angolo obliquo standard 45 ° (verticale)

– Portare l’elettroutensile in posizione di lavoro.
– Ruotare il tavolo per troncare multiuso

7

 fino all’intaglio

45

per 0 °. La levetta

11

 deve scattare in modo percettibile

nell’intaglio.

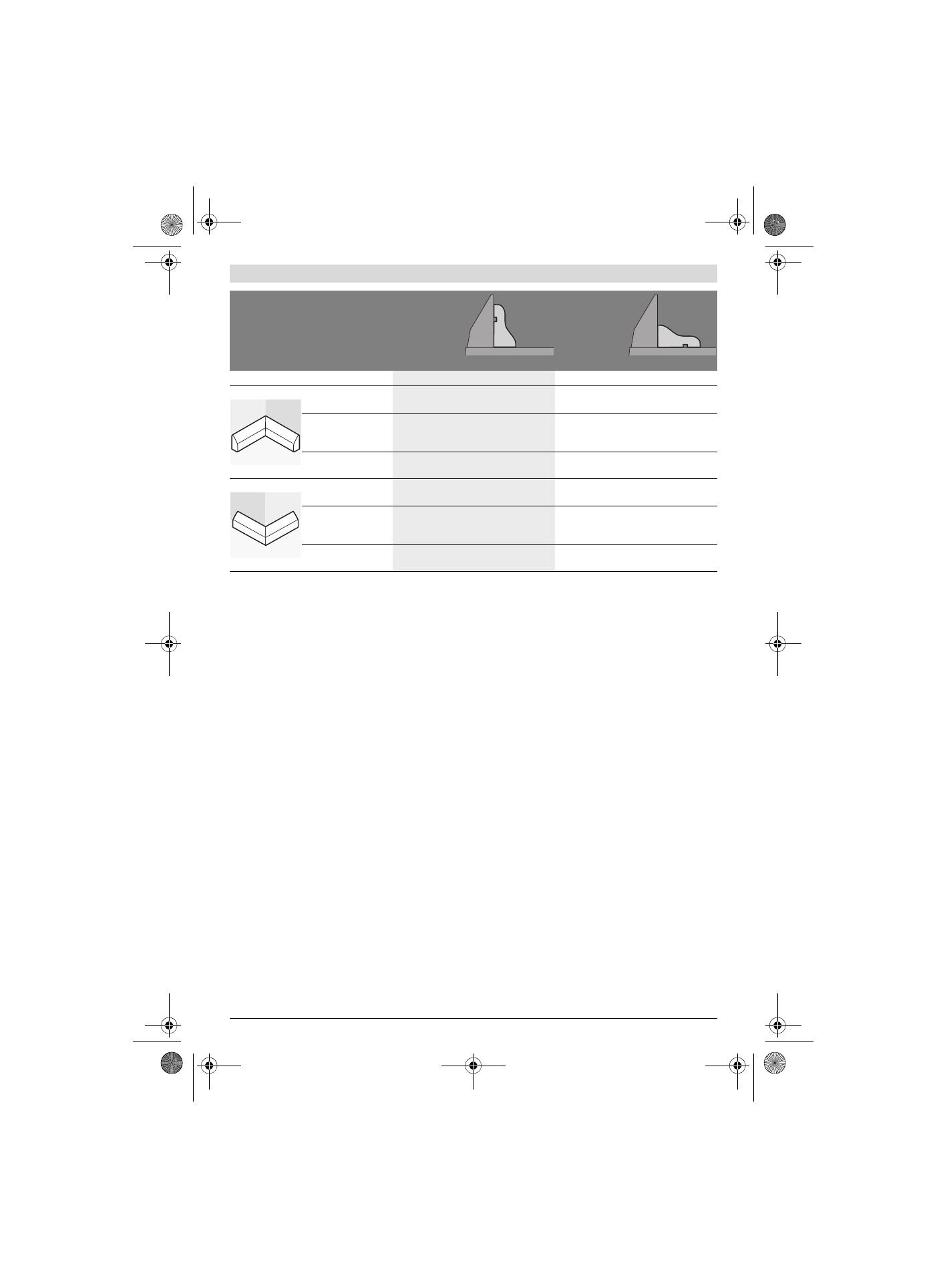

Impostazioni

poggiati
contro la
guida di
battuta

orizzontal-
mente su
tavolo
multiuso

Angolo obliquo verticale

0 °

45 °

Battiscopa

lato sinistro

lato destro

lato sinistro

lato destro

Bordo interno

angolo obliquo oriz-
zontale

45 ° sinistra

45 °  destra

0 °

0 °

posizionamento del
pezzo in lavorazione

bordo inferiore sul

tavolo per troncare

multiuso

bordo inferiore sul

tavolo per troncare

multiuso

bordo superiore alla

guida di battuta

bordo inferiore alla

guida di battuta

Il pezzo lavorato si
trova a ...

... sinistra del taglio ... destra del taglio ... sinistra del taglio ... sinistra del taglio

Bordo esterno

angolo obliquo oriz-
zontale

45 ° destra

45 ° sinistra

0 °

0 °

posizionamento del
pezzo in lavorazione

bordo inferiore sul

tavolo per troncare

multiuso

bordo inferiore sul

tavolo per troncare

multiuso

bordo inferiore alla

guida di battuta

bordo superiore alla

guida di battuta

Il pezzo lavorato si
trova a ...

... sinistra del taglio ... destra del taglio ... destra del taglio ... destra del taglio
