Opis proizvoda i radova

Treba pročitati sve napomene o sigurnosti i
upute.

Ako se ne bi poštivale napomene o si-

gurnosti i upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.

Uporaba za određenu namjenu

Električni alat je kao stacionarni uređaj predviđen za uzdužno
i poprečno rezanje, sa ravnom linijom rezanja. Kod toga su
mogući horizontalni kutovi kosog rezanja od – 47 ° do +52 °,
kao i vertikalni kutovi kosog rezanja od 0 ° do 45 °.
Snaga električnog alata predviđena je za piljenje tvrdog i me-
kog drva, ploča iverica i vlaknastih ploča, kao i aluminija i pla-
stike.

Prikazani dijelovi uređaja

Numeriranje prikazanih komponenti odnosi se na prikaz elek-
tričnog alata na stranicama sa slikama.

1

Štitnik

2

Ručica za otpuštanje kraka alata

3

Ručka

4

Prekidač za uključivanje/isključivanje

5

Njišući štitnik

6

Granična vodilica

7

Stol za piljenje

8

Provrti za vijčanu stegu

9

Uložna ploča

10

Ručica za utvrđivanje proizvoljnog kuta kosog rezanja
(horizontalnog)

11

Poluga za prethodno namještanje kuta kosog rezanja
(horizontalnog)

12

Pokazivač kuta (horizontalnog)

13

Skala za kut kosog rezanja (horizontalnog)

14

Provrti za montažu

15

Udubljenja za držanje

16

Provrti za produžni stremen

17

Podesiva granična vodilica

18

Vijčana stega

19

Vrećica za prašinu

20

Odbojnik strugotine

21

Krilni vijak za pričvršćivanje podesive granične vodilice

22

Inbus šesterokutni vijak (6 mm)/križni odvijač

23

Granični vijak za kut kosog rezanja 45 ° (vertikalni)

24

Stremen zaštite od prevrtanja

25

Izbacivač strugotine

26

Stezna ručka za proizvoljni kut kosog rezanja
(vertikalnog)

27

Transportni osigurač

28

Transportna ručka

29

Uglavljivanje vretena

30

Vijak za podešavanje graničnika dubine

31

Pokazivač kuta (vertikalnog)

32

Skala za kut kosog rezanja (vertikalnog)

33

Granični vijak za kut kosog rezanja 0 ° (vertikalni)

34

Provrti za stremen zaštite od prevrtanja

35

Komplet za pričvršćivanje »stremena za zaštitu od prevr-
tanja«

36

Produžni stremen

37

Pričvrsni vijak za produžni stremen

38

Križni vijak (pričvršćenje njišućeg štitnika)

39

Inbus šesterokutni vijak za pričvršćenje lista pile

40

Stezna prirubnica

41

List pile

42

Unutarnja stezna prirubnica

43

Krilni vijak za prilagođavanje visine navojne motke

44

Navojna motka

45

Zarezi za standardni kut kosog rezanja

46

Vijci za uložnu ploču

47

Inbus vijci (6 mm) granične vodilice

48

Vijak za pokazivač kuta (vertikalnog)

Prikazan ili opisan pribor ne pripada standardnom opsegu isporu-
ke. Potpuni pribor možete naći u našem programu pribora.



Nosite štitnike za sluh.

Djelovanje bu-

ke može dovesti do gubitka sluha.



Područje opasnosti! Ruke, šake i pr-
ste držite dalje od ovog područja.

Pridržavajte se dimenzija lista pile. Pro-
mjer otvora mora bez zazora točno odgo-
varati vretenu alata. Ne koristite redukcij-
ske komade ili adaptere.

Pri piljenju pod kutovima kosog rezanja,
podesiva granična vodilica mora se povući
prema van.

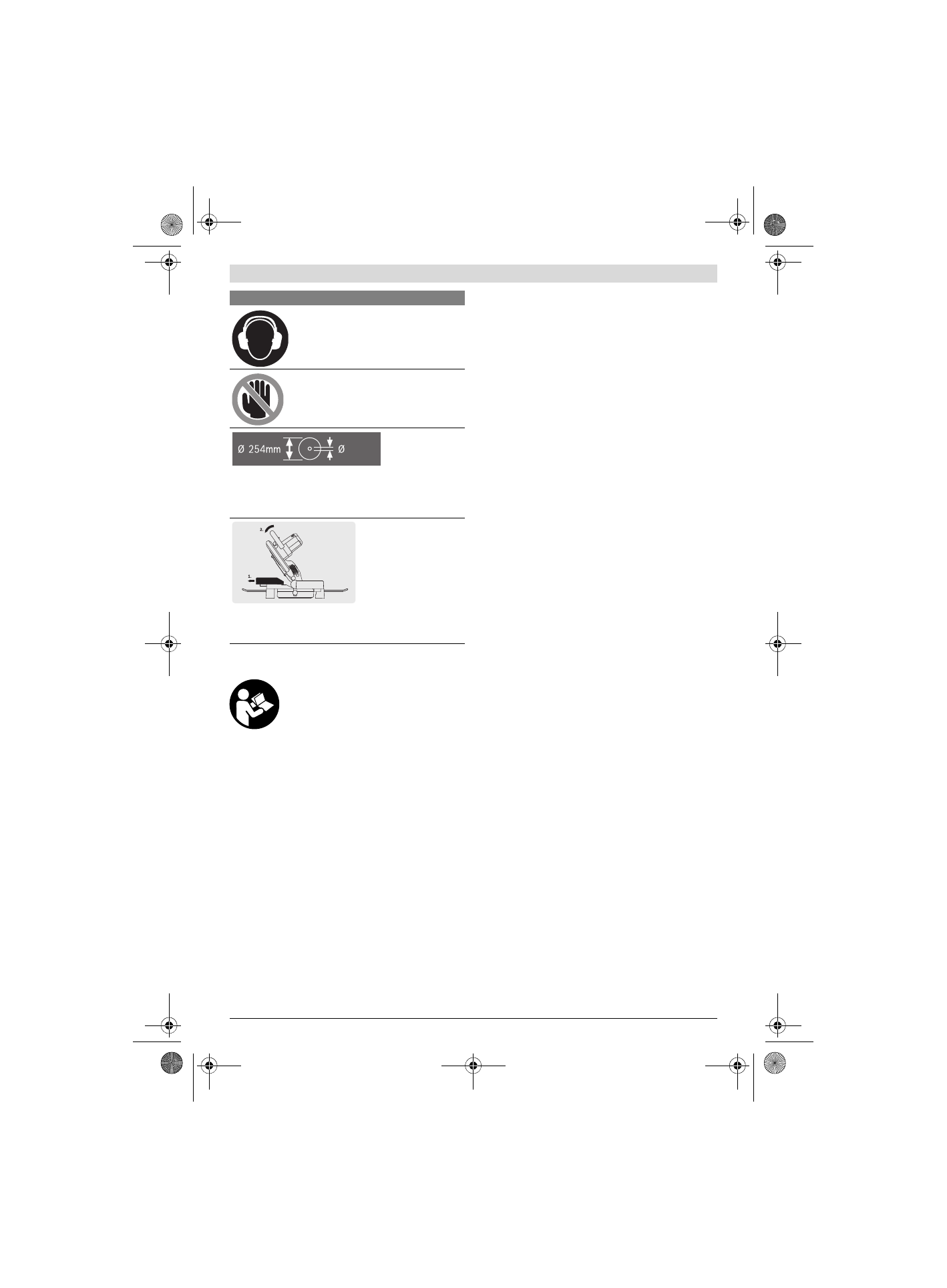

Simboli i njihovo značenje

30mm
