 Português |

51

Bosch Power Tools

1 609 92A 3A2 | (1.9.16)



Jamais se posicione sobre a ferramenta eléctrica.

É possível que ocorram graves lesões se a ferramenta eléc-
trica tombar ou se por acaso entrar em contacto com a
lâmina de serra.

Símbolos

Os seguintes símbolos podem ser importantes para a utiliza-
ção da sua ferramenta eléctrica. Os símbolos e os seus signi-
ficados devem ser memorizados. A interpretação correcta
dos símbolos facilita a utilização segura e aprimorada da fer-
ramenta eléctrica.

Descrição do produto e da potência

Devem ser lidas todas as indicações de ad-
vertência e todas as instruções.

O desres-

peito das advertências e instruções apresenta-
das abaixo pode causar choque eléctrico,
incêndio e/ou graves lesões.

Utilização conforme as disposições

A ferramenta é destinada à utilização como aparelho estacio-
nário, para cortes longitudinais e transversais, rectos. Há a
possibilidade de ângulos de meia-esquadria horizontais de
– 47 °  a  +52 °  assim  como  ângulos  de  meia-esquadria  verticais
de 0 ° a 45 °.
A ferramenta eléctrica foi projectada com uma potência apro-
priada para serrar madeira dura e macia, painéis de partículas
e painéis de fibras, assim como alumínio e plástico.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apre-
sentação da ferramenta eléctrica na página de esquemas.

1

Capa de protecção

2

Alavanca para soltar o braço da ferramenta

3

Punho

4

Interruptor de ligar-desligar

5

Capa de protecção pendular

6

Carril limitador

7

Mesa para serrar

8

Orifícios para sargentos

9

Placa de alimentação

10

Manípulo de fixação para qualquer ângulo de meia-
esquadria (horizontal)

11

Alavanca para pré-ajuste do ângulo de meia-esquadria
(horizontal)

12

Indicador de ângulo (horizontal)

13

Escala para ângulo de meia-esquadria (horizontal)

14

Orifícios para montagem

15

Cavidades de pega

16

Orifícios para o arco de extensão

17

Carril limitador móvel

18

Sargento

19

Saco de pó

20

Protecção contra aparas

21

Parafuso de orelhas para fixar o carril limitador ajustável

22

Chave de sextavado interior (6 mm)/chave de fenda em
cruz

23

Parafuso limitador para ângulo de meia-esquadria de
45 ° (vertical)

24

Arco para protecção contra queda

25

Expulsão de aparas

26

Punho de aperto para qualquer ângulo de meia-
esquadria (vertical)

27

Protecção para o transporte

28

Punho de transporte

29

Bloqueio do fuso

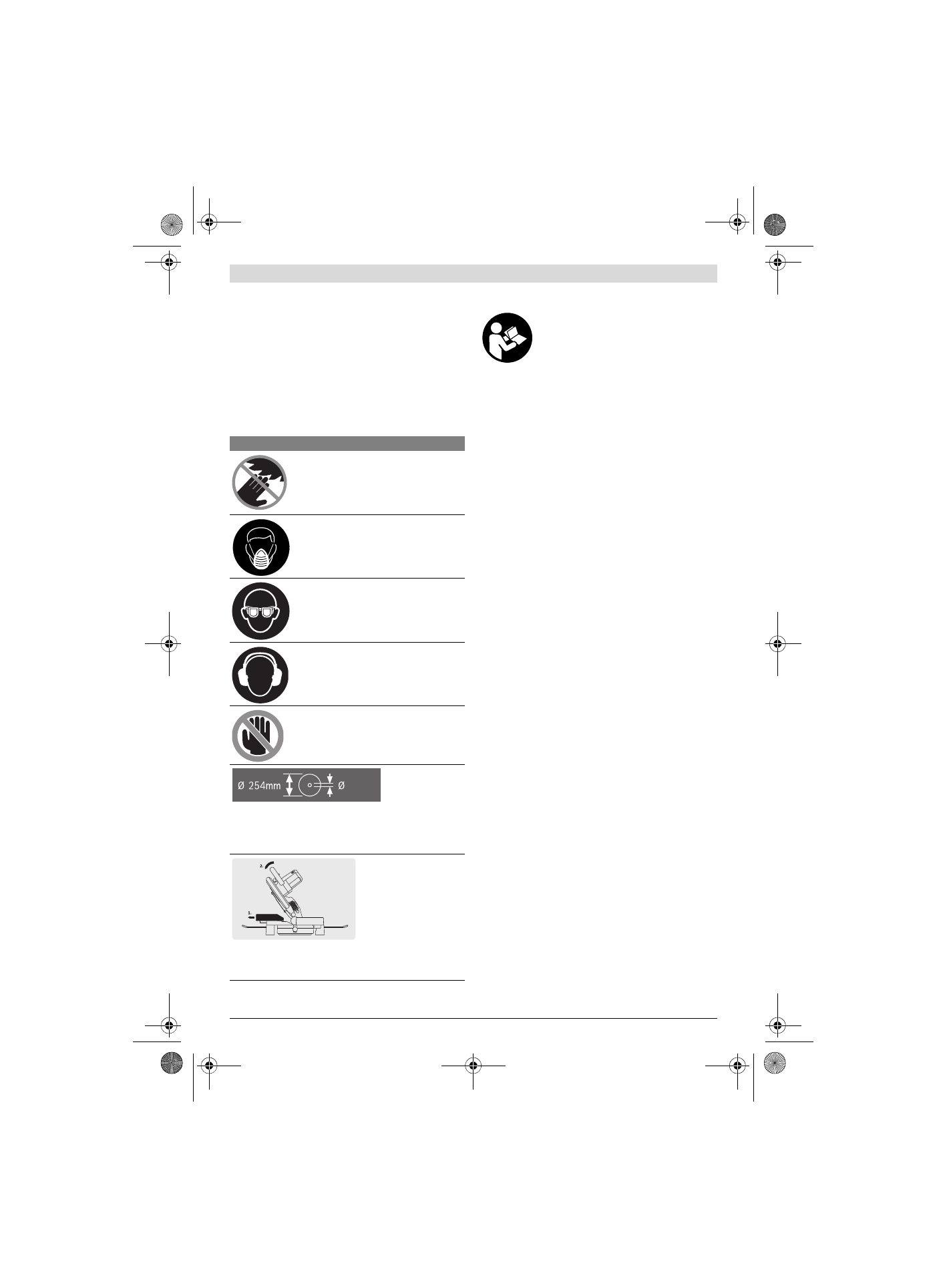

Símbolos e seus significados



Manter as suas mãos afastadas da
área de corte enquanto a ferramenta
eléctrica estiver em funcionamento.

Há perigo de lesões se houver contacto
com a lâmina de serra.



Usar uma máscara de protecção con-
tra pó.



Usar óculos de protecção.



Usar protecção auricular.

Ruídos po-

dem provocar a surdez.



Área perigosa! Manter as mãos, os
dedos e os braços afastados desta
área.

Observe as dimensões da lâmina de serra.
Não deve haver folga entre o diâmetro do
orifício e o fuso da ferramenta. Não utilizar
adaptadores nem redutores.

Ao serrar com ângulos de meia-esquadria
é necessário puxar o carril limitador ajus-
tável para fora.

30mm
