 Polski |

141

Bosch Power Tools

1 609 92A 3A2 | (1.9.16)

Wymiana podkładki (zob. rys. M)

Czerwona podkładka

9

 może zużyć się po dłuższym użytko-

waniu elektronarzędzia.

Należy wymienić uszkodzone podkładki.

– Ustawić elektronarzędzie w pozycji roboczej.
– Wykręcić śruby

46

 za pomocą załączonego w dostawie

wkrętaka krzyżowego

22

 i wyjąć starą podkładkę.

– Przykręcić podkładkę za pomocą śrub

46

, umieszczając ją

z prawej strony, jak najdalej można. Należy zadbać o to,
aby brzeszczot nie zahaczył o nią podczas cięcia.

Piłowanie

Obrzynanie

– Unieruchomić przedmiot obrabiany uwzględniając jego

wymiary.

– Ustawić żądany poziomy i/lub pionowy kąt cięcia.
– Wysokość  śruby  regulacyjnej

30

 należy tak ustawić, aby

można było całkowicie przeciąć obrabiany materiał (zob.
także »Regulacja ogranicznika głębokości«, str. 141).

– Włączyć elektronarzędzie.
– Wcisnąć dźwignię

2

 i wolno poprowadzić do dołu głowicę

elektronarzędzia, pociągając za uchwyt

3

.

– Przepiłować przedmiot obrabiany z równomiernym posu-

wem.

– Wyłączyć elektronarzędzie i odczekać aż tarcza pilarska

zatrzyma się całkowicie.

– Przesunąć powoli głowicę do góry.

Regulacja ogranicznika głębokości (wcinanie rowków)
(zob. rys. N)

Do cięcia rowków śrubę regulacyjną

30

 ogranicznika głęboko-

ści należy obrócić w kierunku zgodnym z ruchem wskazówek
zegara.

– Odchylić głowicę elektronarzędzia przy uchwycie

3

 do po-

zycji, przy której osiągnięta zostaje pożądana głębokość
rowka.

– Wkręcić śrubę regulacyjną

30

, obracając nią w kierunku

zgodnym z ruchem wskazówek zegara tak długo, aż czubek
śruby dotknie obudowy.

– Przesunąć głowicę powoli do góry.

Nietypowe przedmioty obrabiane

Przy piłowaniu wygiętych lub okrągłych przedmiotów należy
je szczególnie starannie zabezpieczyć przed przesuwaniem
się. Na linii cięcia nie może powstać szczelina między przed-
miotem obrabianym, ogranicznikem cięcia i stołem pilarskim.

W razie potrzeby należy wykonać specjalne uchwyty.

Obróbka listew profilowanych

Listwy profilowe można ciąć w dwojaki sposób:

– ustawione pionowo przy ograniczniku cięcia,
– ułożone płasko na stole pilarskim.

Wypróbować zawsze ustawiony kąt cięcia najpierw na resztce
listwy.

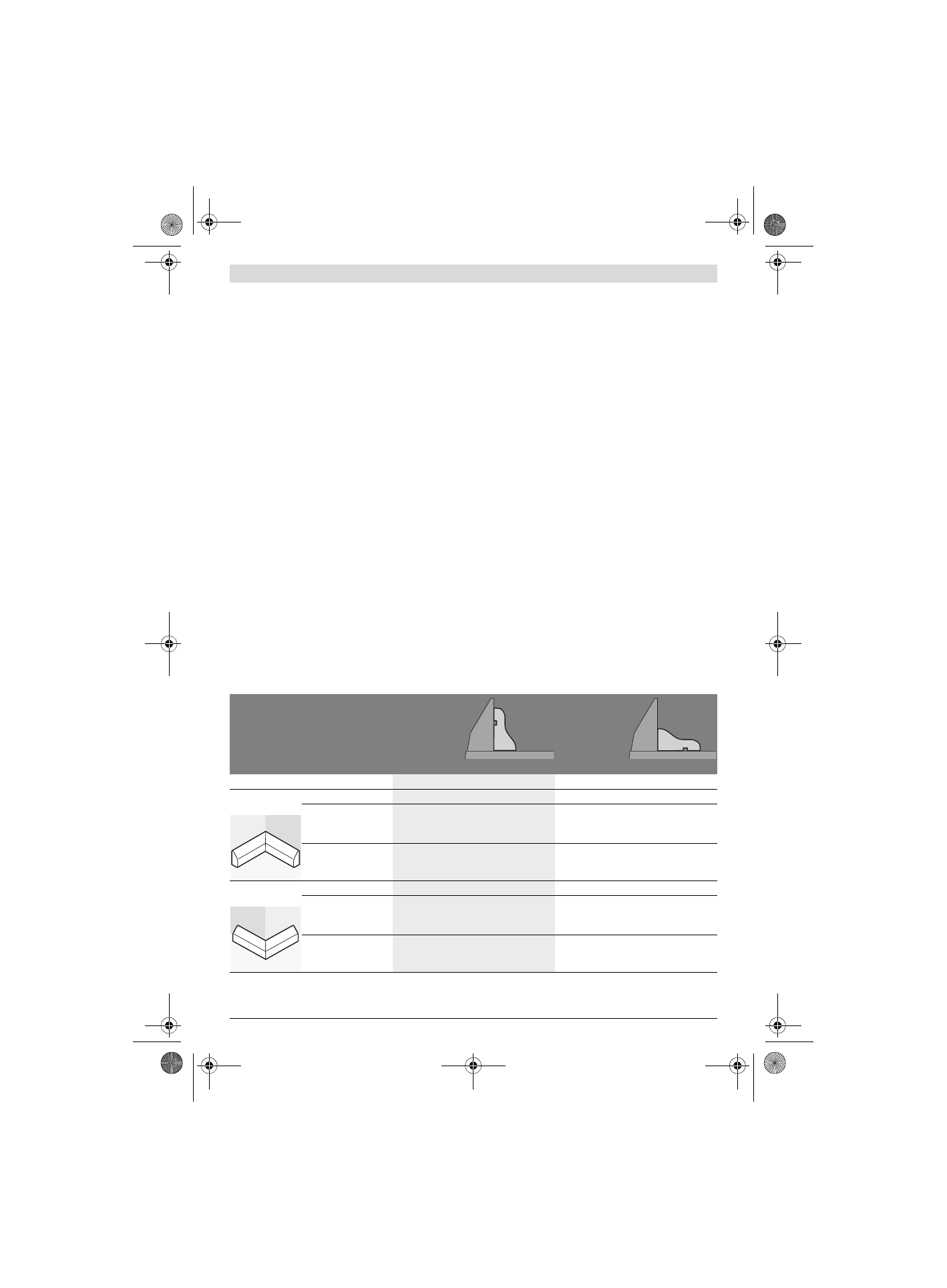

Poniższa tebela zawiera wskazówki dotyczące cięcia listw
przypodłogowych.

Ustawienia

pionowo przy
ograniczniku
cięcia

ułożone pła-
sko na stole
pilarskim

pionowy kąt uciosu

0 °

45 °

Listwa przypodłogowa

lewa strona

prawa strona

lewa strona

prawa strona

Krawędź we-
wnętrzna

poziomy kąt cięcia

45 ° z lewej strony 45 °  z  prawej  strony

0 °

0 °

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna na

stole pilarskim

Krawędź dolna na

stole pilarskim

Krawędź górna przy

ograniczniku cięcia

Krawędź dolna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z lewej strony

cięcia

... z prawej strony

cięcia

... z lewej strony

cięcia

... z lewej strony

cięcia

Krawędź ze-
wnętrzna

poziomy kąt cięcia

45 ° z prawej strony 45 ° z lewej strony

0 °

0 °

Ustalenie położenia
przedmiotu obrabia-
nego

Krawędź dolna na

stole pilarskim

Krawędź dolna na

stole pilarskim

Krawędź dolna przy

ograniczniku cięcia

Krawędź górna przy

ograniczniku cięcia

Obrobiony przedmiot
znajduje się ...

... z lewej strony

cięcia

... z prawej strony

cięcia

... z prawej strony

cięcia

... z prawej strony

cięcia
