206

 | Română

1 609 92A 3A2 | (1.9.16)

Bosch Power Tools

Simboluri

Simbolurile care urmează pot fi importante pentru utilizarea
sculei dumneavoastră electrice. Vă rugăm să reţineţi simbolu-
rile şi semnificaţia acestora. Interpretarea corectă a simbolu-
rilor vă ajută să utilizaţi mai bine şi mai sigur scula electrică.

Descrierea produsului şi a performan-
ţelor

Citiţi toate indicaţiile de avertizare şi in-
strucţiunile.

Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate provoca
electrocutare, incendii şi/sau răniri grave.

Utilizare conform destinaţiei

Scula electrică este destinată executării în regim staţionar de
tăieri longitudinale şi transversale drepte. Sunt posibile un-
ghiuri de înclinare în plan orizontal între – 47 ° şi +52 ° cât şi
unghiuri de înclinare în plan vertical între 0 ° şi 45 °.
Puterea sculei electrice este dimensionată pentru debitarea
lemnului de esenţă tare şi moale, plăcilor aglomerate, plăcilor
fibrolemnoase cât şi a aluminiului şi materialului plastic.

Elemente componente

Numerotarea elementelor componente se referă la schiţele
sculei electrice de la paginile grafice.

1

Apărătoare

2

Pârghie pentru deblocarea braţului de tăiere

3

Mâner

4

Întrerupător pornit/oprit

5

Apărătoare-disc

6

Şină opritoare

7

Masă de lucru pentru ferăstrău

8

Găuri pentru menghine

9

Placă intermediară

10

Manetă de fixare pentru unghiurile de înclinare (în plan
orizontal)

11

Pârghie pentru reglajul prealabil al unghiurilor de înclina-
re (în plan orizontal)

12

Indicator de unghiuri (în plan orizontal)

13

Scala unghiurilor de înclinare (în plan orizontal)

14

Găuri pentru montaj

15

Mânere

16

Găuri pentru cadru prelungitor lateral

17

Şină opritoare reglabilă

18

Menghină

19

Sac colector de praf

20

Deflector de aşchii

21

Şurub-fluture pentru fixarea şinei opritoare reglabile

22

Cheie imbus (6 mm)/şurubelniţă în cruce

23

Şurub opritor pentru unghiul de înclinare de 45 ° (în plan
vertical)

24

Cadru dispozitiv de protecţie la răsturnare

25

Eliminare aşchii

26

Manetă de fixare pentru unghiurile de înclinare (în plan
vertical)

27

Dispozitiv de siguranţă pentru transport

28

Mâner de transport

29

Dispozitiv de blocare ax

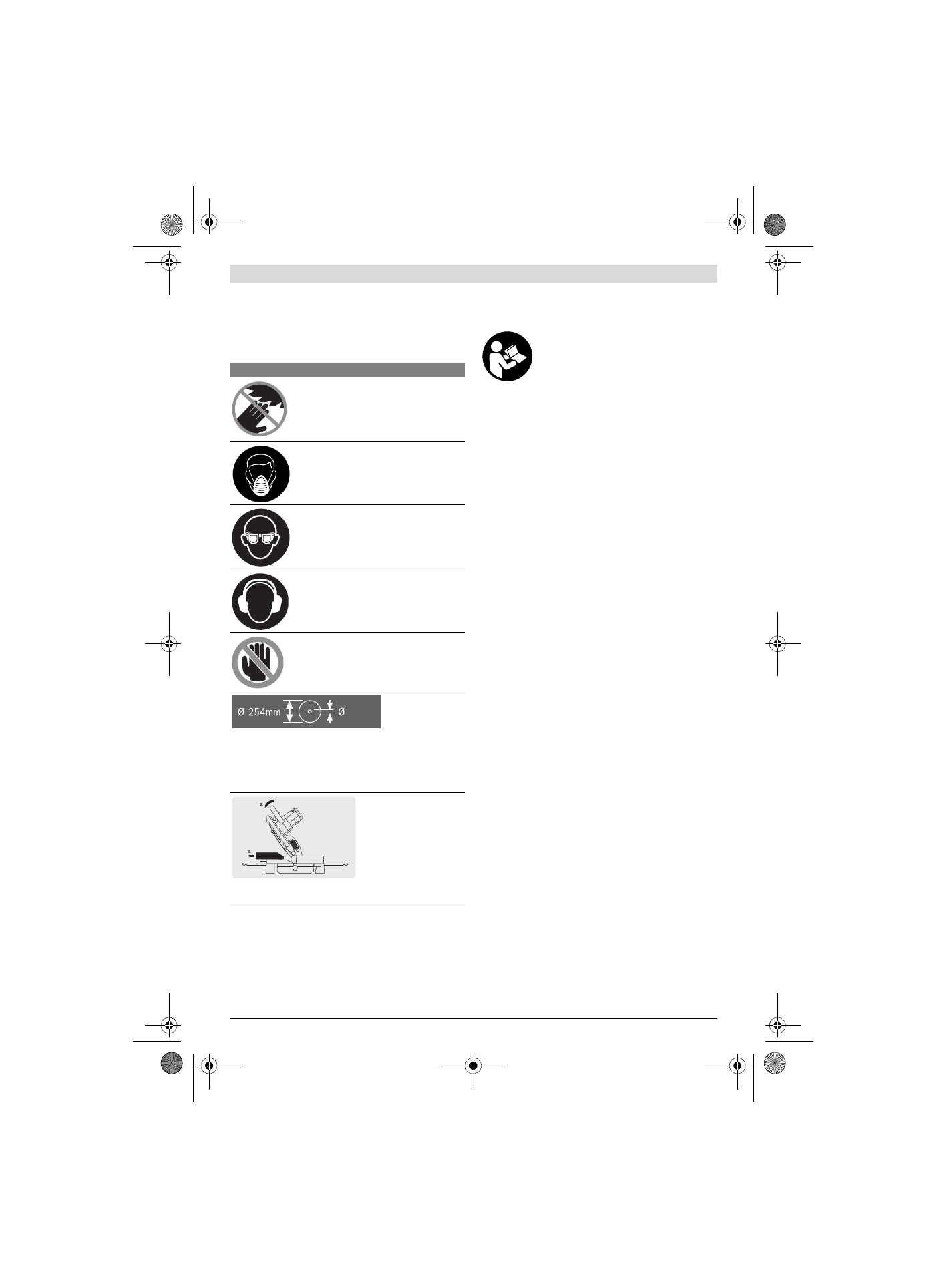

Simboluri şi semnificaţia acestora



Nu ţineţi mâinile în sectorul de tăiere
în timpul funcţionării sculei electri-
ce.

În caz de contact cu pânza de ferăs-

trău există pericol de rănire.



Purtaţi mască de protecţie împotriva
prafului.



Purtaţi ochelari de protecţie.



Purtaţi aparat de protecţie auditivă.

Zgomotul poate provoca pierderea au-
zului.



Zonă periculoasă! Pe cât posibil ţi-
neţi-vă mâinile, degetele sau braţele
departe de acest sector.

Aveţi în vedere dimensiunilie pânzei de fe-
răstrău. Diametrul orificiului de prindere
trebuie să se potrivească fără joc cu cel al
axul de prindere al sculei electrice. Nu fo-
losiţi reductoare sau adaptoare.

Pentru tăierile oblice, şina opritoare regla-
bilă trebuie trasă în afară.

30mm
