Výmena vkladacej platničky (pozri obrázok M)

Červená vkladacia platnička

9

 sa môže po dlhšom používaní

ručného elektrického náradia opotrebovať.

Poškodené vkladacie platničky nahraďte novými.

– Dajte ručné elektrické náradie do pracovnej polohy.
– Vyskrutkujte skrutky

46

 dodaným krížovým skrutkovačom

22

 a odstráňte starú vkladaciu dosku.

– Vkladaciu platničku priskrutkujte pomocou skrutiek

46

 čo

najviac doprava tak, aby sa pílový list žiadnou časťou nedo-
stal počas celého pohybu pri rezaní do kontaktu s vklada-
cou platničkou.

Rezanie

Kapovanie (skracovanie)

– Upnite obrobok so zreteľom na jeho rozmery.
– Nastavte požadovaný horizontálny a/alebo vertikálny uhol

zošikmenia.

– Nastavte výšku nastavovacej skrutky

30

 tak, aby bolo mož-

né obrobok úplne prerezať (pozri tiež „Nastavenie hĺbkové-
ho dorazu“, strana 160).

– Zapnite ručné elektrické náradie.
– Zatlačte na páku

2

 a spúšťajte rameno nástroja pomocou

rukoväte

3

 pomaly smerom dole.

– Obrobok prepíľte s rovnomerným posuvom.
– Elektrické náradie vypnite a vyčkajte, kým sa pílový kotúč

úplne zastaví.

– Pomaly posúvajte rameno nástroja smerom hore.

Nastavenie hĺbkového dorazu (rezanie drážky)
(pozri obrázok N)

Keď chcete rezať drážku, musí sa nastavovacia skrutka

30

hĺbkového dorazu otáčať v smere hodinových ručičiek.

– Za  rukoväť

3

 vyklopte (vysuňte) rameno nástroja do takej

polohy, pri ktorej sa dosiahne požadovaná hĺbka drážky.

– Skrutkujte nastavovaciu skrutku

30

  v smere  hodinových

ručičiek, kým sa koniec skrutky nebude dotýkať dorazu
krytu.

– Pomaly posúvajte rameno nástroja smerom hore.

Špeciálne obrobky

Zahnuté alebo okrúhle obrobky musíte pri pílení mimoriadne
dobre zabezpečiť proti zošmyknutiu. Na čiare rezu nesmie
vzniknúť medzi obrobkom, dorazovou lištou a rezacím stolom
žiadna medzera.

V prípade potreby si musíte vyrobiť špeciálne pridržiavacie
prípravky.

Obrábanie profilových líšt

Profilové lišty môžete opracovávať dvoma rôznymi spôsobmi:

– priložením proti dorazovej lište,
– položením naplocho na rezací stôl.

Nastavený uhol zošikmenia si v každom prípade vyskúšajte
najprv na kúsku odpadového dreva.

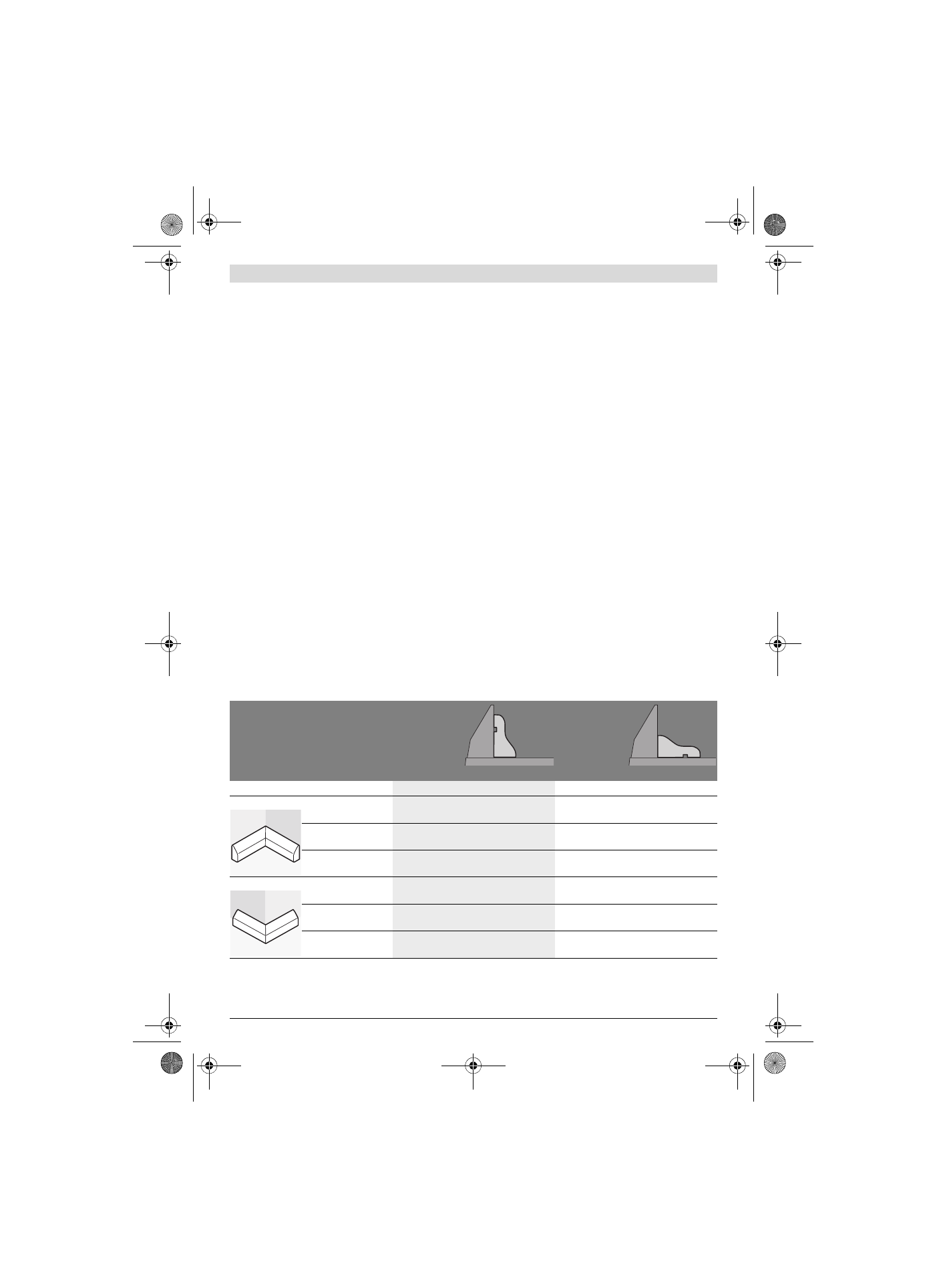

Nasledujúca tabuľka obsahuje pokyny pre obrábanie podla-
hových líšt.

Nastavenia

Nastavenia
proti dorazo-
vej lište

S položením
naplocho na
rezací stôl

vertikálny uhol zošikmenia

0 °

45 °

Podlahová lišta

ľavá strana

pravá strana

ľavá strana

pravá strana

Vnútorná hrana

horizontálny uhol zo-
šikmenia

45 ° vľavo

45 ° vpravo

0 °

0 °

Nastavenie polohy
obrobku

Dolná hrana na

rezacom stole

Dolná hrana na

rezacom stole

Horná hrana na

dorazovej lište

Dolná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... naľavo od rezu

... napravo od rezu

... naľavo od rezu

... naľavo od rezu

Vonkajšia hrana

horizontálny uhol zo-
šikmenia

45 ° vpravo

45 ° vľavo

0 °

0 °

Nastavenie polohy
obrobku

Dolná hrana na

rezacom stole

Dolná hrana na

rezacom stole

Dolná hrana na

dorazovej lište

Horná hrana na

dorazovej lište

Hotový obrobok sa
nachádza ...

... naľavo od rezu

... napravo od rezu ... napravo od rezu ... napravo od rezu
