Описание продукта и услуг

Прочтите все указания и инструкции по
технике безопасности.

Упущения в отно-

шении указаний и инструкций по технике
безопасности могут стать причиной пораже-
ния электрическим током, пожара и тяже-
лых травм.

Применение по назначению

Электроинструмент предназначен для стационарной пря-
молинейной продольной и поперечной распиловки. При
этом возможны горизонтальные углы распила от – 47 ° до
+52 ° и вертикальные углы распила от 0 ° до 45 °.
Мощность электроинструмента рассчитана на распилива-
ние твердых и мягких пород древесины, древесностру-
жечных и древесноволокнистых плит, а также алюминия и
пластмассы.

Изображенные составные части

Нумерация составных частей выполнена по изображению
на странице с иллюстрациями.

1

Защитный кожух

2

Рычаг для ослабления кронштейна

3

Рукоятка

4

Выключатель

5

Маятниковый защитный кожух

6

Упорная планка

7

Стол пилы

8

Отверстия для струбцин

9

Плита-вкладыш

10

Ручка фиксирования произвольного угла распила
(горизонтального)

11

Рычаг предварительной настройки угла распила
(горизонтального)

12

Указатель угла распила (горизонтального)

13

Шкала угла распила (горизонтального)

14

Отверстия для крепления

15

Углубления для захвата

16

Отверстия для удлинительной скобы

17

Регулируемая упорная планка

18

Струбцина

19

Пылевой мешок

20

Дефлектор стружки

21

Барашковый винт для фиксации упорной планки

22

Штифтовой шестигранный ключ (6 мм)/
крестообразная отвертка

23

Упорный винт для угла распила (вертикального) 45 °

24

Скоба предохранителя от опрокидывания

25

Патрубок для выброса опилок

26

Зажимная ручка для произвольного угла распила
(вертикального)

27

Транспортный предохранитель

28

Ручка для переноски

29

Фиксатор шпинделя

30

Юстировочный винт ограничителя глубины

31

Указатель угла распила (вертикального)

32

Шкала угла распила (вертикального)

33

Упорный винт для угла распила (вертикального) 0 °

34

Отверстия для скобы для защиты от опрокидывания

35

Крепежный комплект «скоба для защиты от опроки-
дывания»

36

Скоба-удлинитель

37

Крепежный винт для скобы-удлинителя

38

Винт с крестообразной головкой (для крепления ма-
ятникового защитного кожуха)

39

Винт с внутренним шестигранником для крепления
пильного диска

40

Прижимной фланец

41

Пильный диск

42

Внутренний зажимной фланец

43

Барашковый винт для регулировки высоты резьбово-
го стержня

44

Винт струбцины

45

Насечки для наиболее распространенных углов

46

Винты плиты-вкладыша

47

Винты с внутренним шестигранником (6 мм) для
упорной планки

48

Винт указателя угла распила (вертикального)

Изображенные или описанные принадлежности не входят в

стандартный объем поставки. Полный ассортимент принад-
лежностей Вы найдете в нашей программе принадлежностей.



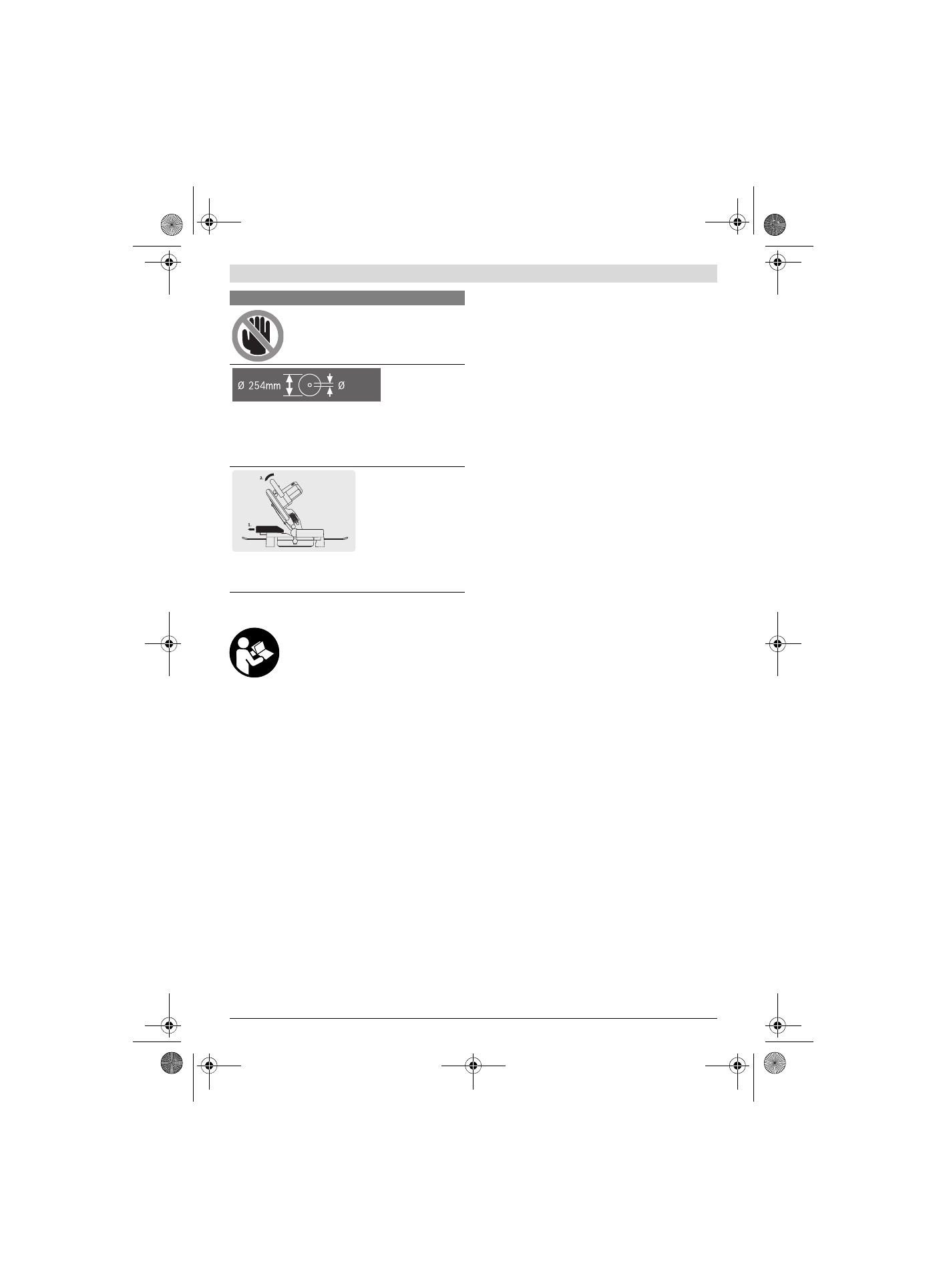

Опасный участок! По возможно-
сти, держите Ваши руки и пальцы
подальше от этого участка.

Учитывайте размеры пильного диска.
Диаметр отверстия должен подходить к
шпинделю инструмента без зазора. Не
применяйте переходники или адапте-
ры.

При распиловке под углом регулируе-
мую упорную планку необходимо выд-
винуть наружу.

Символы и их значение

30mm
