Opis proizvoda i rada

Čitajte sva upozorenja i uputstva.

Propusti

kod pridržavanja upozorenja i uputstava mogu
imati za posledicu električni udar, požar i/ili
teške povrede.

Upotreba prema svrsi

Elektirčni alat je zamišljen, da obavlja kao stacionarni uredjaj
dužne i poprečne preseke sa pravim tokom presecanja.
Pritom su mogući horizontalni uglovi  iskošenja  od  – 47 °  do
+52 ° kao i vertikalni uglovi iskošenja od 0 ° do 45 °.
Rad električnog alata je zamišljen za testerisanje tvrdog i
mekog drveta, zateznih i fazer ploča kao i aluminijuma i
plastike.

Komponente sa slike

Označavanje brojevima kompenenti sa slika odnosi se na
prikaz električnog alata na grafičkim stranama.

1

Zaštitna hauba

2

Poluga za oslobadjanje kraka alata

3

Drška

4

Prekidač za uključivanje-isključivanje

5

Klatna zaštitna hauba

6

Šina graničnika

7

Postolje testere

8

Otvori za stegu

9

Uložna ploča

10

Dugme za fiksiranje za željeni ugao iskošenja
(horizontalan)

11

Poluga za podešavanje ugla iskošenja (horizontalan)

12

Pokazivač ugla (horizontalan)

13

Skala za ugao iskošenja (horizontalan)

14

Otvori za montažu

15

Žljeb za zahvatanje

16

Otvori za koleno produžetka

17

Podešljiva granična šina

18

Stega

19

Kesa za prašinu

20

Odbijač strugotine

21

Leptirasti zavrtanj za pričvršćivanje podesivog
graničnika

22

Imbus ključ (6 mm)/krstasti odvrtač

23

Zavrtanj graničnika za 45 °-ugla iskošenja (vertikalan)

24

Koleno-zaštita od iskretanja

25

Izbacivanje piljevine

26

Zatezna drška za željeni ugao iskošenja (vertikalan)

27

Osigurač za transport

28

Transportna drška

29

Blokada vretena

30

Zavrtanj za podešavanje dubinskog graničnika

31

Pokazivač ugla (vertikalan)

32

Skala za ugao iskošenja (vertikalan)

33

Granični zavrtanj za 0 °-ugla iskošenja (vertikalan)

34

Otvori za zaštitni ram od iskretanja

35

Set za fiksiranje „Luk za zaštitu od prevrtanja“

36

Produžno koleno

37

Zavrtanj za pričvršćivanje produžnog nosača

38

Krstasti zavrtanj (Pričvršćivanje zaštitne haube sa
oscilacijama)

39

Šestougaoni zavrtanj za pričvršćivanje lista testere

40

Zatezna prirubnica

41

List testere

42

Unutrašnja zatezna prirubnica

43

Leptirasti zavrtanj za podešavanje visine navojne šipke

44

Poluga sa navojem

45

Urezi za standardni ugao iskošenjal

46

Zavrtnji za uložnu ploču

47

šestougaoni ključ (6 mm) šine graničnika

48

Zavrtanj za pokazivač ugla (vertikalan)

Prikazani ili opisani pribor ne spada u standardno pakovanje.
Kompletni pribor možete da nađete u našem programu pribora.



Nosite zaštitu za sluh.

Uticaj galame

može uticati na gubitak sluha.



Područje opasnosti! Držite što je
moguće više ruke, prste ili šake dalje
od ovoga područja.

Obratite pažnju na dimenzije lista testere.
Presek otvora mora odgovarati bez zazora
vretenu alata. Ne upotrebljavajte
redukujuće komade ili adaptere.

Kod testerisanja iskošenih uglova mora se
granična šina koje se može podešavati
izvući napolje.

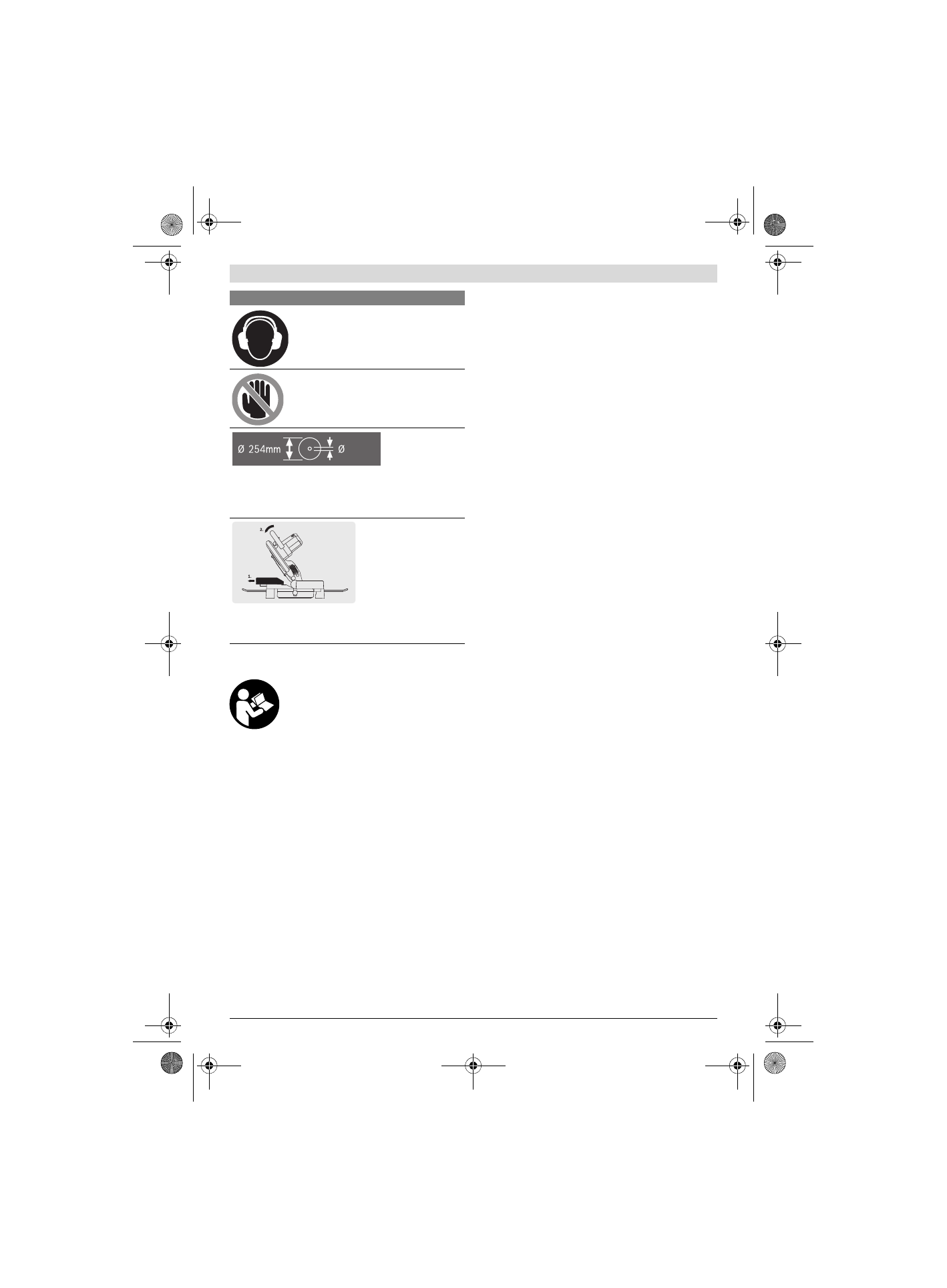

Simboli i njihovo značenje

30mm
