Ürün ve işlev tanımı

Bütün uyarıları ve talimat hükümlerini oku-
yun.

Açıklanan uyarılara ve talimat hükümleri-

ne uyulmadığı takdirde elektrik çarpmalarına,
yangınlara ve/veya ağır yaralanmalara neden
olunabilir.

Usulüne uygun kullanım

Bu elektrikli el aleti; tezgah aleti olarak düz hatlı uzunlamasına
ve enine kesme işleri için tasarlanmıştır. Kesme yapılırken
– 47 °  ile  +52 °  arasında  yatay  gönye  açılarının  ve  0 °  ile  45 °
arasında dikey gönye açılarının ayarlanması mümkündür.
Bu elektrikli el aletinin performansı sert ve yumuşak ahşabın,
yonga ve elyaflı levhaların, alüminyum ve plastik malzemenin
kesilmesine göre tasarlanmıştır.

Şekli gösterilen elemanlar

Şekil gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti şeklinde görülmektedir.

1

Koruyucu kapak

2

Alet kolunu boşa alma kolu

3

Tutamak

4

Açma/kapama şalteri

5

Pandül hareketli koruyucu kapak

6

Dayama rayı

7

Kesme masası

8

Vidalı işkence delikleri

9

Besleme levhası

10

İstenen gönye açısı için tespit topuzu (yatay)

11

Gönye açısı ön ayarı kolu (yatay)

12

Açı göstergesi (yatay)

13

Gönye açısı skalası (yatay)

14

Montaj delikleri

15

Tutamak girintileri

16

Uzatma kolu için delikler

17

Ayarlanabilir dayama rayı

18

Vidalı işkence

19

Toz torbası

20

Talaş itici

21

Konumu ayarlanabilir dayamak rayının sabitlenmesi için
kelebek vida

22

İç altıgen anahtar (6 mm)/Yıldız tornavida

23

45 derece gönye açısı için dayama vidası (dikey)

24

Devrilme emniyeti kolu

25

Talaş atma yeri

26

İstenen gönye açısı için germe tutamağı (dikey)

27

Taşıma emniyeti

28

Taşıma tutamağı

29

Mil kilitleme

30

Derinlik mesnedi ayar vidası

31

Açı göstergesi (dikey)

32

Gönye açısı skalası (dikey)

33

0 derece gönye açısı için dayama vidası (dikey)

34

Devrilme emniyeti kolu delikleri

35

Tespit seti “Devrilme emniyeti kolu”

36

Uzatma kolu

37

Uzatma kolu tespit vidası

38

Yıldız başlı vida (Pandül hareketli koruyucu kapak tespi-
ti)

39

Testere bıçağı tespiti için iç altıgın vida

40

Bağlama flanşı

41

Testere bıçağı

42

İç bağlama flanşı

43

Dişli kol yüksekliğinin uyarlanması için kelebek vida

44

Dişli kol

45

Standart gönye açısı çentikleri

46

Besleme levhası vidaları

47

Dayama rayı iç altıgen vidaları (6 mm)

48

Açı göstergesi vidası (dikey)

Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-
samında değildir. Aksesuarın tümünü aksesuar programımızda bu-
labilirsiniz.



Koruyucu gözlük kullanın.



Koruyucu kulaklık kullanın.

Çalışır-

ken çıkan gürültü kalıcı işitme kayıpları-
na neden olabilir.



Tehlikeli alan! Ellerinizi, parmakları-
nızı veya kollarınızı mümkün olduğu
kadar bu alandan uzak tutun.

Testere bıçağının ölçülerine dikkat edin.
Testere bıçağının delik çapı hiç boşluk bı-
rakmadan alet miline uymalıdır. Redüksi-
yon parçaları veya adaptör kullanmayın.

Gönyeli kesme yaparken ayarlanabilir da-
yamak ray dışarı çekilmelidir.

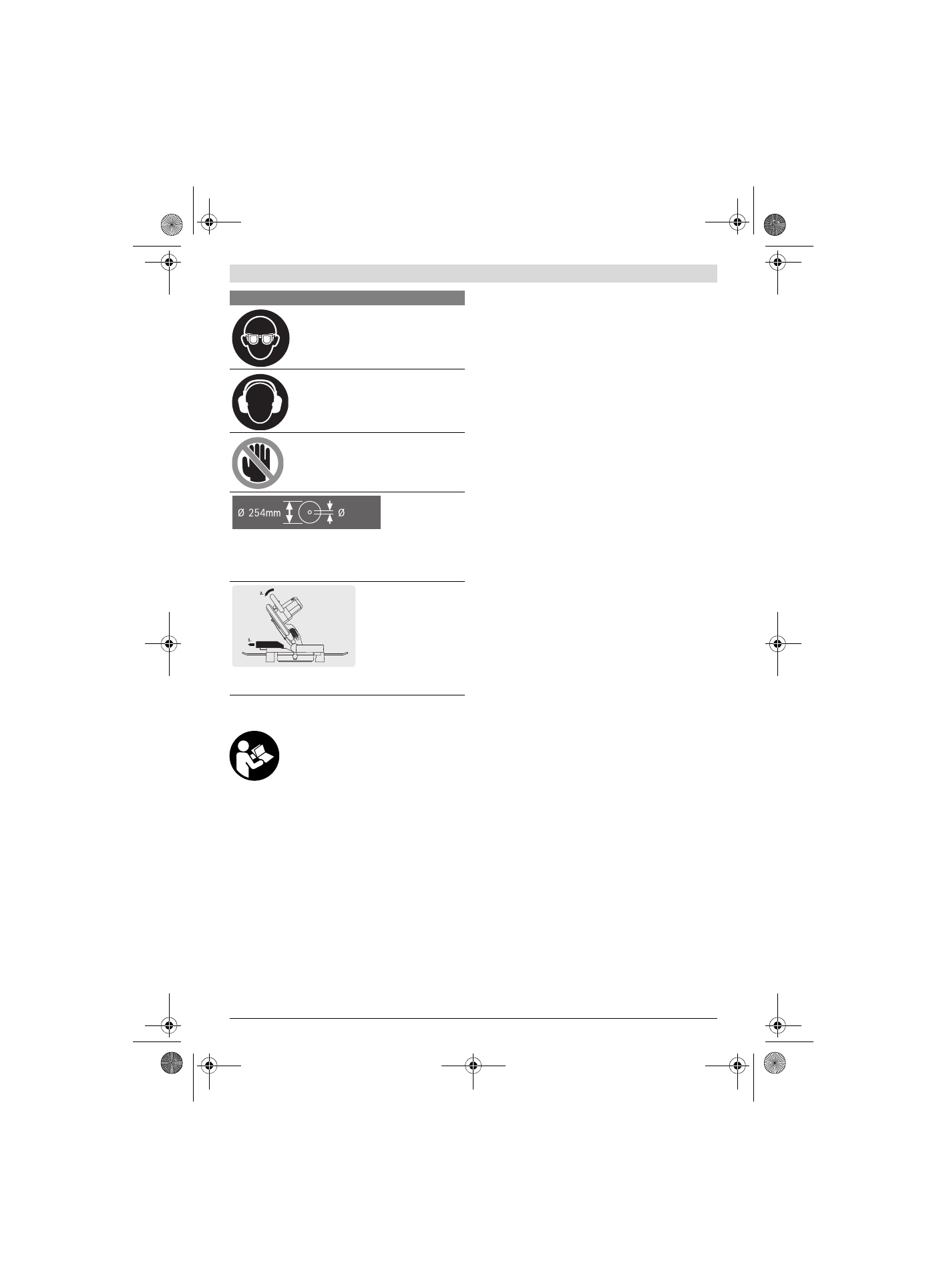

Semboller ve anlamları

30mm
