Tuotekuvaus

Lue kaikki turvallisuus- ja muut ohjeet.

Tur-

vallisuusohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu suoraan pituus- ja poikittaissaha-
ukseen pöytäkoneena. Tällöin ovat vaakasuorat jiirikulmat vä-
liltä – 47 ° ja +52 ° sekä pystysuorat jiirikulmat väliltä 0 ° ja 45 °
mahdollisia.
Sähkötyökalun teho on tarkoitettu kovan ja pehmeän puun,
lastu- ja kuitulevyn sekä alumiinin ja muovin sahaamiseen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivuissa ole-
vaan sähkötyökalun kuvaan.

1

Suojus

2

Konevarren vapautusvipu

3

Kahva

4

Käynnistyskytkin

5

Heilurisuojus

6

Ohjainkisko

7

Sahapöytä

8

Reiät ruuvipuristinta varten

9

Välilaatta

10

Lukkonuppi mielivaltaista jiirikulmaa varten
(vaakatasossa)

11

Vipu jiirikulman esiasetusta varten (vaakatasossa)

12

Sahauskulmaosoitin (vaakatasossa)

13

Asteikko jiirikulmaa varten (vaakatasossa)

14

Reikiä asennusta varten

15

Kahvasyvennykset

16

Reiät pidennystankoa varten

17

Säädettävä ohjainkisko

18

Ruuvipuristin

19

Pölypussi

20

Lastunohjain

21

Säädettävän ohjainkiskon kiinnitysruuvi

22

Kuusiokoloavain (6 mm)/ristiuraruuvitaltta

23

45 °-jiirikulman rajoitinruuvi (pystysuora)

24

Kaatumisestosanka

25

Lastun poistoaukko

26

Lukkokahva mielivaltaista jiirikulmaa varten
(pystysuora)

27

Käynnistysvarmistin

28

Kuljetuskahva

29

Karalukitus

30

Syvyydenrajoittimen säätöruuvi

31

Sahauskulmaosoitin (pystysuora)

32

Asteikko jiirikulmaa varten (pystysuora)

33

0 °-jiirikulman rajoitinruuvi (pystysuora)

34

Reiät kaatumisestosankaa varten

35

”Kaatumissuoja” ja kiinnityssarja

36

Pidennystanko

37

Pidennystangon kiinnitysruuvi

38

Ristikantaruuvi (heilurisuojuksen kiinnitys)

39

Sahanterän kiinnityskohdan kuusiokoloruuvi

40

Kiristyslaippa

41

Sahanterä

42

Sisempi kiristyslaippa

43

Kierretangon korkeudensäätöruuvi

44

Kierretanko

45

Lovet vakiojiirikulmia varten

46

Ruuvit välilaattaa varten

47

Ohjainkiskon kuusiokoloruuvit (6 mm)

48

Sahauskulmaosoittimen ruuvi (pystysuora)

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-
mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-
tamme.

Melutieto

Melun mittausarvot on määritetty EN 61029-2-9 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen
painetaso 92 dB(A); äänen tehotaso 105 dB(A). Epävarmuus
K = 3 dB.

Käytä kuulonsuojaimia!



Käytä kuulonsuojainta.

Melu saattaa

aiheuttaa kuulon menetystä.



Vaaravyöhyke! Pidä mikäli mahdol-
lista kädet, sormet ja käsivarret loi-
tolla tältä alueelta.

Ota huomioon sahanterän mitat. Aukon
halkaisijan tulee sopia työkalun karaan vä-
lyksittä. Älä käytä supistuskappaleita tai
adaptereita.

Vedä säädettävää ohjainkiskoa ulospäin
jiirikulmia sahattaessa.

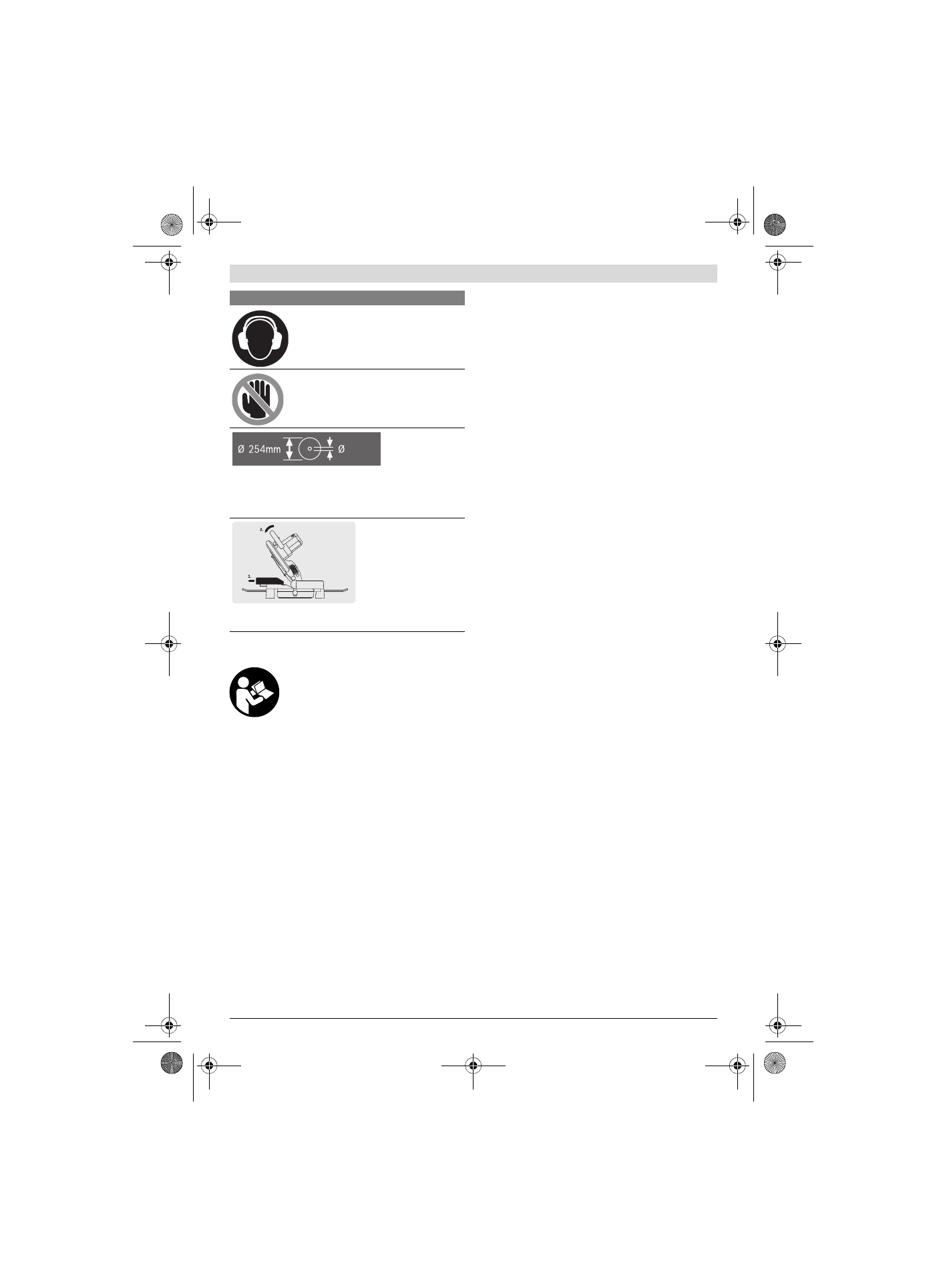

Tunnusmerkit ja niiden merkitys

30mm
