Jamás abandone la herramienta, antes de que ésta se
haya detenido completamente.

Los útiles en marcha por

inercia pueden provocar accidentes.



Solamente aproxime la hoja de sierra en funcionamien-
to contra la pieza de trabajo.

En caso contrario ello po-

dría ocasionar un retroceso brusco al engancharse la hoja
de sierra en la pieza de trabajo.



Nunca se coloque encima de la herramienta eléctrica.

Ello puede dar lugar a graves lesiones en caso de volcarse
la herramienta eléctrica, o al tocar accidentalmente la hoja
de sierra.



El enchufe macho de conexión, debe ser conectado so-
lamente a un enchufe hembra de las mismas caracteris-
ticas técnicas del enchufe macho en materia.

Símbolos

Los símbolos mostrados a continuación pueden ser de impor-
tancia en el uso de la herramienta eléctrica. Es importante
que retenga en su memoria estos símbolos y su significado. La
interpretación correcta de estos símbolos le ayudará a mane-
jar mejor, y de forma más segura, la herramienta eléctrica.

Descripción y prestaciones del pro-
ducto

Lea íntegramente estas advertencias de pe-
ligro e instrucciones.

En caso de no atenerse

a las advertencias de peligro e instrucciones si-
guientes, ello puede ocasionar una descarga
eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

La herramienta eléctrica ha sido proyectada para realizar es-
tacionariamente cortes rectilíneos a lo largo y a lo ancho. Ade-
más pueden realizarse cortes a inglete horizontales entre
– 47 °  y  +52 °  y  verticales  entre  0 °  y  45 °.
La herramienta eléctrica ha sido dotada con una potencia pro-
picia para serrar maderas duras, blandas, tableros de aglome-
rado y de fibras, así como aluminio y plástico.

Componentes principales

La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en las páginas ilustradas.

1

Caperuza protectora

2

Palanca de liberación del brazo de la herramienta

3

Empuñadura

4

Interruptor de conexión/desconexión

5

Caperuza protectora pendular

6

Regleta tope

7

Mesa de corte

8

Taladros para tornillos de apriete

9

Placa de inserción

10

Mango de bloqueo para ángulos de inglete discreciona-
les (horizontal)

11

Palanca para ajuste de ángulos de inglete estándar
(horizontal)

12

Indicador de ángulos (horizontal)

13

Escala para ángulo de inglete (horizontal)

14

Taladros de sujeción

15

Cavidades

16

Taladros para estribo de prolongación

17

Regleta tope ajustable

18

Tornillo de apriete

19

Saco colector de polvo

20

Protección contra virutas

21

Tornillo de mariposa para fijar el raíl de tope ajustable

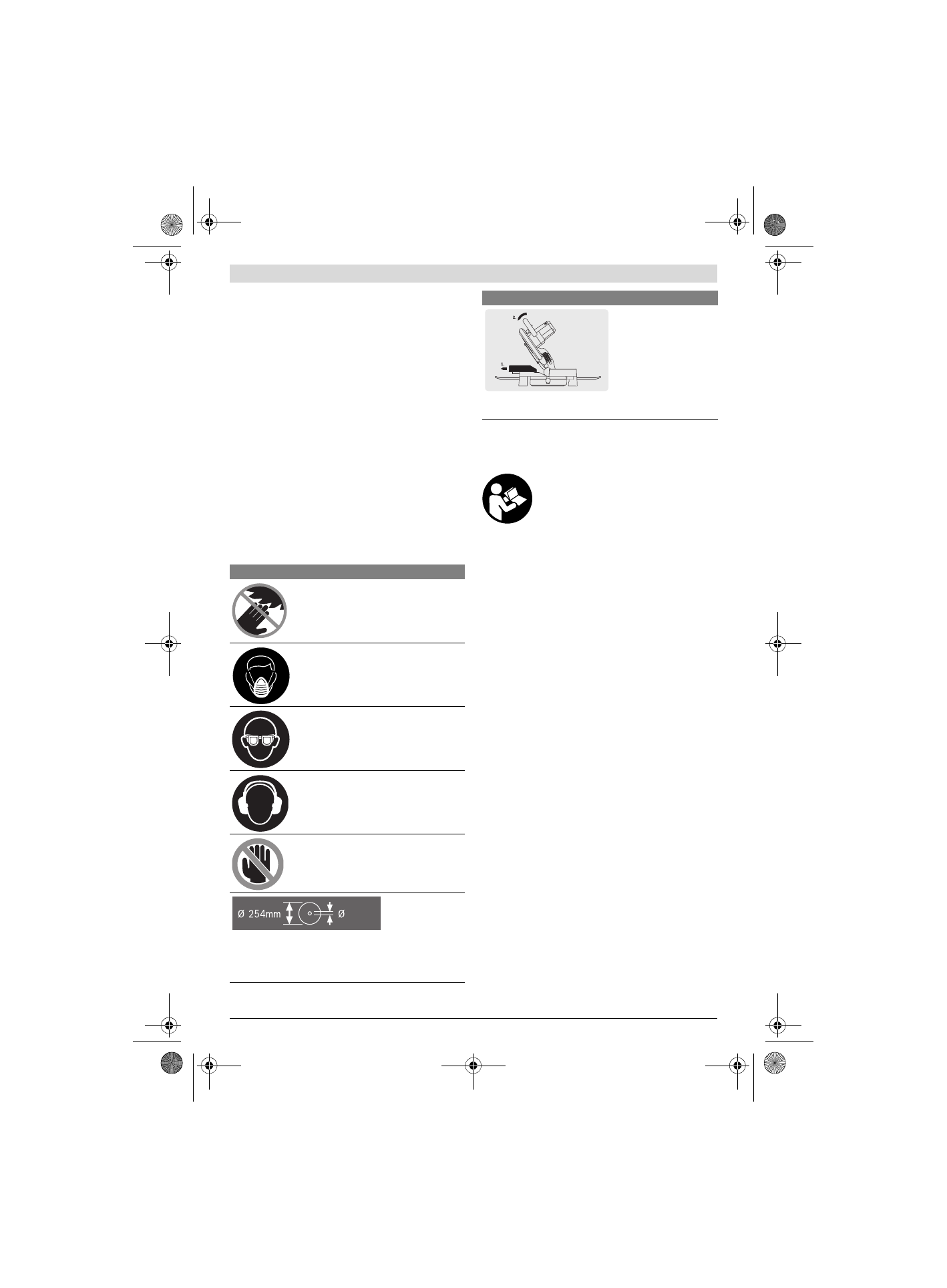

Simbología y su significado



Mantenga las manos alejadas del
área de corte durante el funciona-
miento de la herramienta eléctrica.

Podría accidentarse al tocar la hoja de
sierra.



Colóquese una mascarilla antipolvo.



Use unas gafas de protección.



Utilice unos protectores auditivos.

El

ruido intenso puede provocar sordera.



¡Área de peligro! Mantenga alejados
de este área las manos, dedos o bra-
zos.

Tenga en cuenta las dimensiones de la ho-
ja de sierra. El orificio debe ajustar sin hol-
gura en el husillo portaútiles. No emplee
piezas de reducción ni adaptadores.

30mm

Al serrar ángulos de inglete deberá sacar-
se hacia fuera la regleta tope ajustable.

Simbología y su significado
