Popis výrobku a specifikací

Čtěte všechna varovná upozornění a poky-
ny.

Zanedbání při dodržování varovných upo-

zornění a pokynů mohou mít za následek úraz
elektrickým proudem, požár a/nebo těžká po-
ranění.

Určené použití

Elektronářadí je určeno jako stojanový stroj k provádění po-
délných a příčných řezů do dřeva s rovným průběhem řezu.
Při tom jsou možné horizontální pokosové úhly od – 47 ° do
+52 ° a též vertikální úhly sklonu od 0 ° do 45 °.
Výkon elektronářadí je dimenzován na řezání tvrdého a měk-
kého dřeva, dřevotřískových a dřevovláknitých desek a též
hliníku a umělé hmoty.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje na vyobrazení
elektronářadí na obrázkových stranách.

1

Ochranný kryt

2

Páčka pro uvolnění nástrojového ramene

3

Rukojeť

4

Spínač

5

Kyvný ochranný kryt

6

Dorazová lišta

7

Stůl pily

8

Otvory pro svěrku

9

Vkládací deska

10

Zajišťovací knoflík pro libovolné pokosové úhly
(horizontální)

11

Páčka pro přednastavení pokosového úhlu
(horizontální)

12

Ukazatel úhlu (horizontální)

13

Stupnice pokosového úhlu (horizontální)

14

Montážní otvory

15

Prohlubně pro uchopení

16

Otvory pro prodlužovací třmen

17

Přestavitelná dorazová lišta

18

Šroubová svěrka

19

Prachový sáček

20

Odražeč špon

21

Křídlový šroub pro upevnění nastavitelné dorazové lišty

22

Klíč na vnitřní šestihrany (6 mm)/křížový šroubovák

23

Dorazový šroub pro úhel sklonu 45 ° (vertikální)

24

Třmen ochrany proti překlopení

25

Výfuk třísek

26

Upínací páčka pro libovolné úhly sklonu (vertikální)

27

Přepravní zajištění

28

Přepravní držadlo

29

Aretace vřetene

30

Seřizovací šroub hloubkového dorazu

31

Ukazatel úhlu (vertikální)

32

Stupnice pro úhel sklonu (vertikální)

33

Dorazový šroub pro úhel sklonu 0 ° (vertikální)

34

Otvory pro třmen ochrany proti překlopení

35

Upevňovací sada „Ochranný třmen proti převržení“

36

Prodlužovací třmen

37

Upevňovací šroub pro prodlužovací třmen

38

Křížový šroub (upevnění kyvného ochranného krytu)

39

Šroub s vnitřním šestihranem pro upevnění pilového
kotouče

40

Upínací příruba

41

Pilový kotouč

42

Vnitřní upínací příruba

43

Křídlový šroub pro přizpůsobení výšky závitové tyče

44

Závitová tyč

45

Zářezy pro standardní pokosové úhly

46

Šrouby vkládací desky

47

Šrouby s vnitřním šestihranem (6 mm) dorazové lišty

48

Šroub ukazatele úhlu (vertikální)

Zobrazené nebo popsané příslušenství nepatří k standardnímu ob-
sahu dodávky. Kompletní příslušenství naleznete v našem progra-
mu příslušenství.



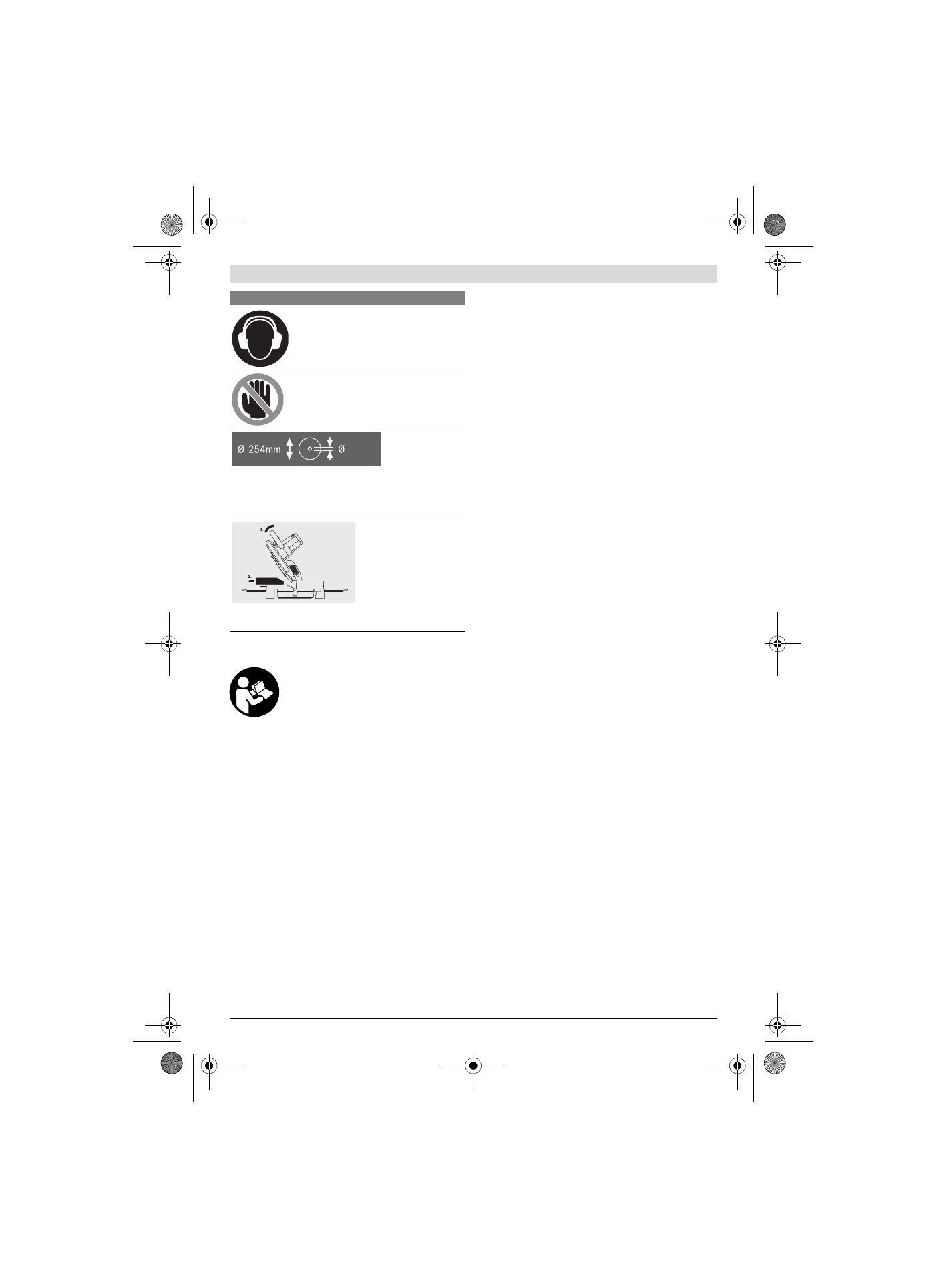

Noste ochranu sluchu.

Působení hlu-

ku může způsobit ztrátu sluchu.



Nebezpečná oblast! Mějte ruce, prs-
ty nebo paže co možná nejdále od té-
to oblasti.

Dbejte rozměrů pilového kotouče. Průměr
otvoru musí bez vůle lícovat na nástrojové
vřeteno. Nepoužívejte žádné redukce ne-
bo adaptéry.

Při řezání šikmých úhlů musí být přestavi-
telná dorazová lišta vytažena směrem ven.

Symboly a jejich význam

30mm
