12

 | Deutsch

1 609 92A 3A2 | (1.9.16)

Bosch Power Tools



Stellen Sie sich nie auf das Elektrowerkzeug.

 Es können

ernsthafte Verletzungen auftreten, wenn das Elektrowerk-
zeug umkippt oder wenn Sie versehentlich mit dem Säge-
blatt in Kontakt kommen.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres
Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte
die Symbole und ihre Bedeutung ein. Die richtige Interpretati-
on der Symbole hilft Ihnen, das Elektrowerkzeug besser und
sicherer zu gebrauchen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An-
weisungen.

Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, als Standgerät Längs- und
Querschnitte mit geradem Schnittverlauf auszuführen. Dabei
sind horizontale Gehrungswinkel von – 47 ° bis +52 ° sowie
vertikale Gehrungswinkel von 0 ° bis 45 ° möglich.
Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen
von Hart- und Weichholz, Span- und Faserplatten sowie Alu-
minium und Kunststoff.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf den Gra-
fikseiten.

1

Schutzhaube

2

Hebel zum Lösen des Werkzeugarms

3

Handgriff

4

Ein-/Ausschalter

5

Pendelschutzhaube

6

Anschlagschiene

7

Sägetisch

8

Bohrungen für Schraubzwinge

9

Einlegeplatte

10

Feststellknauf für beliebige Gehrungswinkel (horizontal)

11

Hebel für Gehrungswinkelvoreinstellung (horizontal)

12

Winkelanzeiger (horizontal)

13

Skala für Gehrungswinkel (horizontal)

14

Bohrungen für Montage

15

Griffmulden

16

Bohrungen für Verlängerungsbügel

17

Verstellbare Anschlagschiene

18

Schraubzwinge

19

Staubbeutel

20

Spanabweiser

21

Flügelschraube zum Fixieren der verstellbaren Anschlag-
schiene

22

Innensechskantschlüssel (6 mm)/
Kreuzschlitzschraubendreher

23

Anschlagschraube für 45 °-Gehrungswinkel (vertikal)

24

Kippschutzbügel

25

Spanauswurf

26

Spanngriff für beliebige Gehrungswinkel (vertikal)

27

Transportsicherung

28

Transportgriff

29

Spindelarretierung

30

Justierschraube des Tiefenanschlags

31

Winkelanzeiger (vertikal)

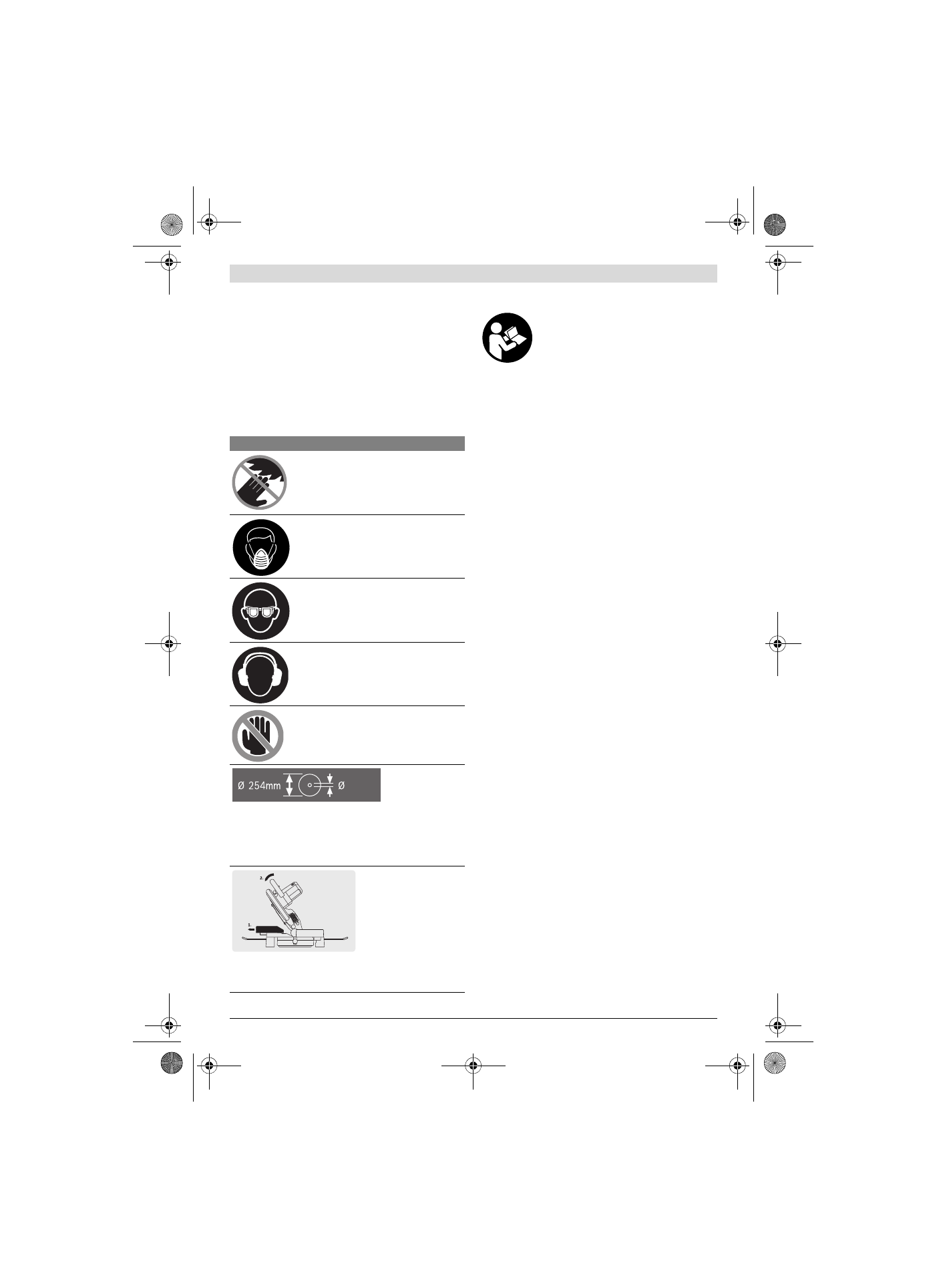

Symbole und ihre Bedeutung



Kommen Sie mit Ihren Händen nicht
in den Sägebereich, während das
Elektrowerkzeug läuft.

Beim Kontakt

mit dem Sägeblatt besteht Verlet-
zungsgefahr.



Tragen Sie eine Staubschutzmaske.



Tragen Sie eine Schutzbrille.



Tragen Sie Gehörschutz.

Die Einwir-

kung von Lärm kann Gehörverlust be-
wirken.



Gefahrenbereich! Halten Sie mög-
lichst Hände, Finger oder Arme von
diesem Bereich fern.

Beachten Sie die Abmessungen des Säge-
blatts. Der Lochdurchmesser muss ohne
Spiel zur Werkzeugspindel passen. Ver-
wenden Sie keine Reduzierstücke oder
Adapter.

Beim Sägen von Gehrungswinkeln muss
die verstellbare Anschlagschiene nach au-
ßen gezogen werden.

30mm
