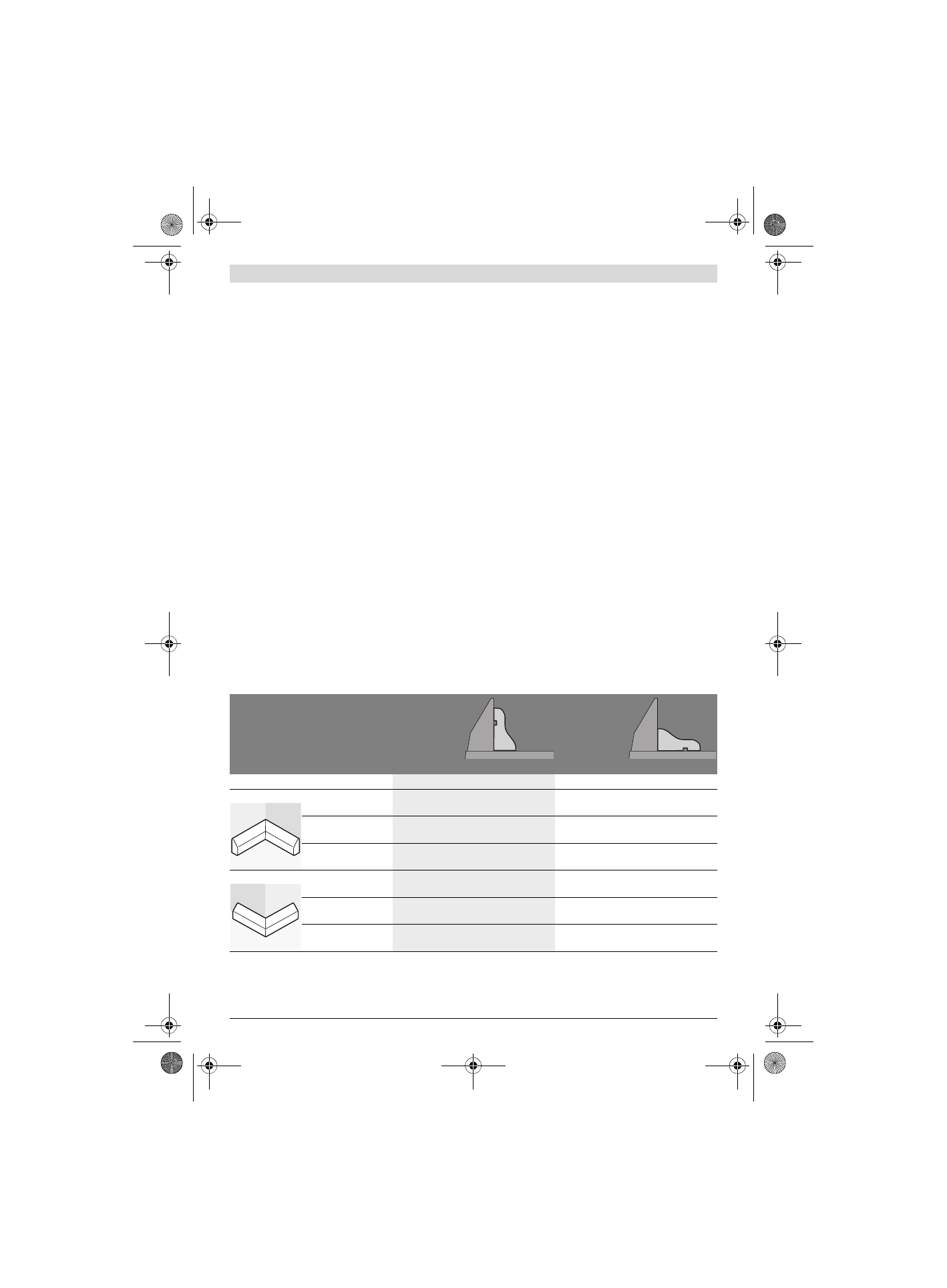

36
| Français
1 609 92A 3A2 | (1.9.16)
Bosch Power Tools
Remplacez la plaque de support (voir figure M)
Il est possible que la plaque de support rouge
9
s’use après
une utilisation prolongée.
Remplacez les plaques défectueuses.
– Mettez l’outil électroportatif dans la position de travail.
– Dévissez les vis
46
avec le tournevis cruciforme fourni
22
et retirer l’ancienne plaque d’insertion (plaque de sup-
port).
– Vissez la plaque à l’aide des vis
46
autant que possible vers
la droite de sorte à ce que la lame de scie n’entre pas en
contact avec la plaque d’insertion sur toute la longueur du
mouvement de coupe.
Le sciage
Le sciage d’onglet
– Serrez la pièce à travailler conformément à ses dimen-
sions.
– Ajustez l’angle d’onglet horizontal et/ou vertical souhaité.
– Réglez la hauteur de la vis d’ajustage
30
de façon à ce que
la pièce puisse être sciée complètement (voir aussi
« Réglage de la butée de profondeur », page 36).
– Mettez l’outil électroportatif en fonctionnement.
– Appuyez sur le levier
2
et poussez lentement vers le bas le
bras d’outil avec la manette
3
.
– Sciez la pièce à travailler en appliquant une vitesse
d’avance régulière.
– Arrêtez l’outil électroportatif et attendez l’arrêt complet de
la lame de scie.
– Poussez le bras de l’outil lentement vers le haut.
Réglage de la butée de profondeur (sciage de rainure)
(voir figure N)
Pour scier une rainure, la vis d’ajustage
30
de la butée de pro-
fondeur doit être tournée dans le sens horaire.
– Basculez le bras d’outil avec la manette
3
dans la position
dans laquelle la profondeur de rainure souhaitée est at-
teinte.
– Vissez la vis d’ajustage
30
dans le sens horaire jusqu’à ce
que l’extrémité de la vis entre en contact avec la butée.
– Poussez le bras de l’outil lentement vers le haut.
Pièces spéciales
Pour le sciage de pièces coudées ou rondes, il est spéciale-
ment nécessaire de les protéger contre un dérapage. Aucun
écart ne doit se produire le long de la ligne de coupe entre la
pièce, la butée et la table de sciage.
Le cas échéant, fabriquez des fixations spéciales.
Travailler les liteaux profilés
Il est possible de travailler les liteaux profilés de deux façons :
– positionnés contre la butée,
– placés à plat sur la table.
Essayez toujours l’angle d’onglet réglé avec des déchets de
bois.
Le tableau suivant contient des indications pour travailler des
liteaux de sol.
Réglages
positionnés
contre la
butée
placés à plat
sur la table de
sciage
coupes biaises sur le plan vertical
0 °
45 °
Liteaux de sol
côté gauche
côté droit
côté gauche
côté droit
Bord intérieur
angle d’onglet
horizontal
45 ° à gauche
45 ° à droite
0 °
0 °
Positionnement de la
pièce à travailler
Bord inférieur sur la
table de sciage
Bord inférieur sur la
table de sciage
Bord supérieur sur
la butée
Bord inférieur sur la
butée
La pièce à travailler
terminée se trouve ...
... du côté gauche
de la coupe
... du côté droit de
la coupe
... du côté gauche
de la coupe
... du côté gauche
de la coupe
Bord extérieur
angle d’onglet
horizontal
45 ° à droite
45 ° à gauche
0 °
0 °
Positionnement de la
pièce à travailler
Bord inférieur sur la
table de sciage
Bord inférieur sur la
table de sciage
Bord inférieur sur la
butée
Bord supérieur sur
la butée
La pièce à travailler
terminée se trouve ...
... du côté gauche
de la coupe
... du côté droit de
la coupe
... du côté droit de
la coupe
... du côté droit de
la coupe
OBJ_BUCH-2583-003.book Page 36 Thursday, September 1, 2016 7:50 AM
