 | Eesti

1 609 92A 3A2 | (1.9.16)

Bosch Power Tools

Seadme ja selle funktsioonide kirjel-
dus

Kõik ohutusnõuded ja juhised tuleb läbi lu-
geda.

Ohutusnõuete ja juhiste eiramise taga-

järjeks võib olla elektrilöök, tulekahju ja/või
rasked vigastused.

Nõuetekohane kasutamine

Seade on statsionaarse seadmena ette nähtud sirgete piki- ja
ristlõigete tegemiseks. Seejuures saab lõigata horisontaal-
seid kaldenurki vahemikus – 47 ° kuni +52 ° ja vertikaalseid
kaldenurki vahemikus 0 ° kuni 45 °.
Seade sobib kõva ja pehme puidu, laast- ja kiudplaatide ning
alumiiniumi ja plasti saagimiseks.

Seadme osad

Seadme osade numeratsiooni aluseks on jooniste lehekülge-
del toodud numbrid.

1

Kettakaitse

2

Hoob seadme haara vabastamiseks

3

Käepide

4

Lüliti (sisse/välja)

5

Pendelkettakaitse

6

Juhtrööbas

7

Saepink

8

Avad pitskruvi jaoks

9

Vaheplaat

10

Lukustushoob mis tahes kaldenurga jaoks

11

Horisontaalse kaldenurga reguleerimishoob

12

Nurganäidik (horisontaalne)

13

Horisontaalse kaldenurga skaala

14

Avad montaaži jaoks

15

Käepideme süvendid

16

Avad pikenduskaare jaoks

17

Reguleeritav juhtrööbas

18

Pitskruvi

19

Tolmukott

20

Laastude eemalesuunaja

21

Tiibkruvi reguleeritava juhtrööpa fikseerimiseks

22

Sisekuuskantvõti (6 mm)/ristpeakruvikeeraja

23

Piirdekruvi 45 °-vertikaalse kaldenurga jaoks

24

Kalduvajumise kaitse kaar

25

Laastu väljaviskeava

26

Kinnituspide mis tahes kaldenurga jaoks (vertikaalne)

27

Transpordikaitse

28

Transpordipide

29

Spindlilukustus

30

Sügavuspiiriku justeerimiskruvi

31

Nurganäidik (vertikaalne)

32

Vertikaalse kaldenurga skaala

33

Piirdekruvi 0 °-vertikaalse kaldenurga jaoks

34

Avad kalduvajumist vältiva kaare jaoks

35

Kinnituskomplekt „Kalduvajumiskaitse“

36

Pikenduskaar

37

Pikenduskaare kinnituskruvi

38

Ristpeakruvi (pendelkettakaitse kinnitus)

39

Sisekuuskantkruvi saeketta kinnitusele

40

Kinnitusseib

41

Saeketas

42

Sisemine kinnitusflants

43

Tiibkruvi keermestatud varda kõrguse kohandamiseks

44

Keermestatud varras

45

Standard-kaldenurkade sälgud

46

Vaheplaadi kruvid

47

Juhtrööpa sisekuuskantkruvid (6 mm)

48

Nurganäidiku kruvi (vertikaalne)

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel
kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi-
kute täieliku loetelu leiate meie lisatarvikute kataloogist.

Andmed müra kohta

Müratase määratud kooskõlas standardiga EN 61029-2-9.

Seadme A-karakteristikuga mõõdetud müratase on üldjuhul:
helirõhu tase 92 dB(A); müravõimsuse tase 105 dB(A). Mõõ-
temääramatus K = 3 dB.

Kasutage kuulmiskaitsevahendeid!



Kandke kuulmiskaitsevahendeid.

Müra võib kahjustada kuulmist.



Ohtlik piirkond! Hoidke käed, sõr-
med ja käsivarred sellest piirkon-
nast eemal.

Pöörake tähelepanu saeketta mõõtmete-
le. Siseava läbimõõt peab seadme spindli-
ga lõtkuta sobima. Ärge kasutage kahan-
dusdetaile ega adaptereid.

Kaldenurkade saagimisel tuleb reguleeri-
tav juhtrööbas välja tõmmata.

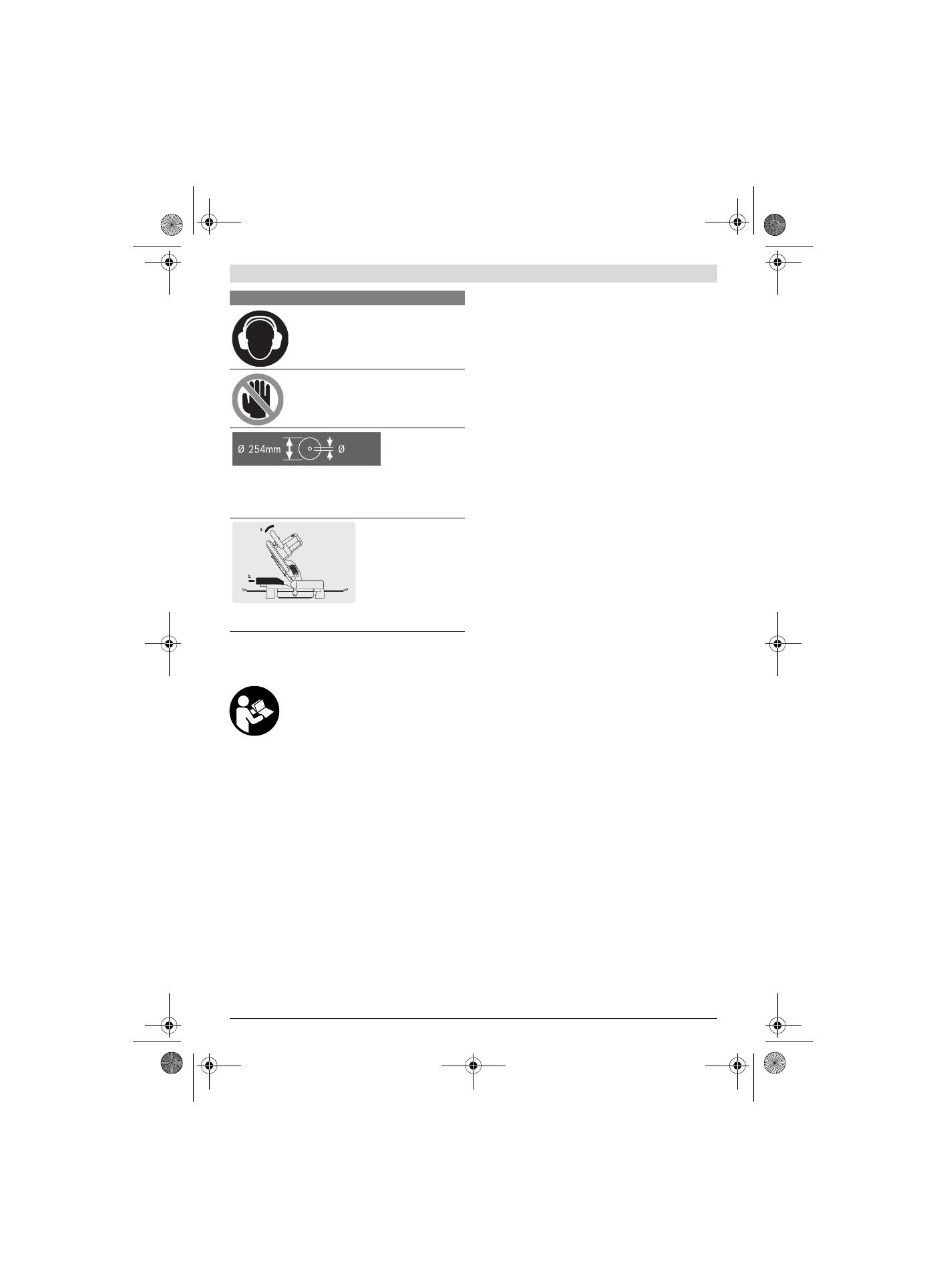

Sümbolid ja nende tähendus

30mm
