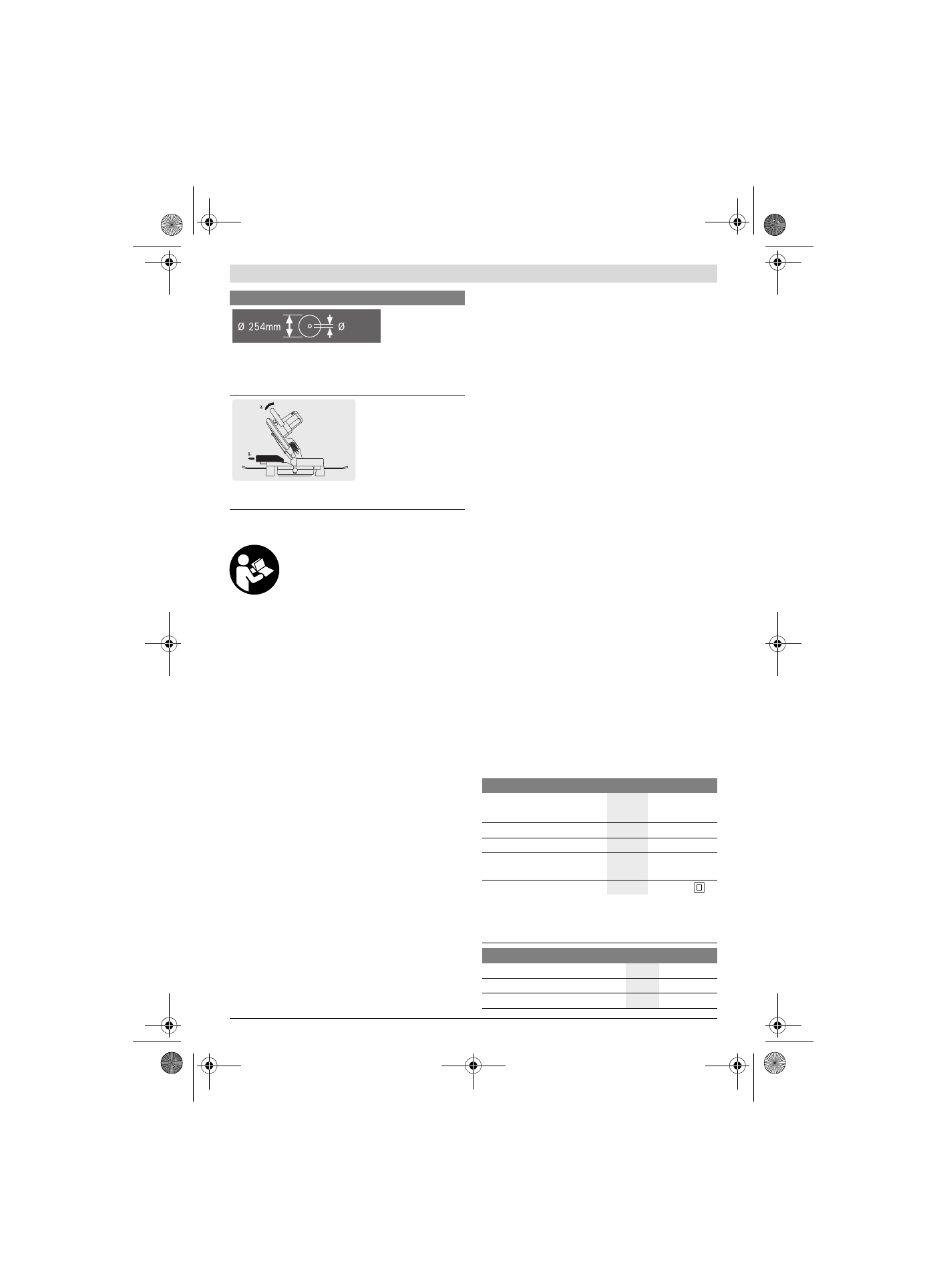

90

 | Svenska

1 609 92A 3A2 | (1.9.16)

Bosch Power Tools

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar
och instruktioner.

Fel som uppstår till följd av

att säkerhetsanvisningarna och instruktio-
nerna inte följts kan orsaka elstöt, brand
och/eller allvarliga personskador.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak
linje. Härvid kan horisontala geringsvinklar från – 47 ° till +52 °
samt vertikala geringsvinklar från 0 ° till 45 ° sågas.
Elverktyget är konstruerat för sågning i hårt och mjukt trä,
spånskivor och fiberplattor, samt aluminium och plast.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksidan.

1

Klingskydd

2

Spak för upplåsning av verktygsarmen

3

Handtag

4

Strömställare Till/Från

5

Pendlande klingskydd

6

Anslagsskena

7

Sågbord

8

Hål för skruvtving

9

Insatsplatta

10

Spärrknapp för valfri geringsvinkel (horisontal)

11

Spak för förinställning av geringsvinkel (horisontal)

12

Vinkelindikator (horisontal)

13

Skala för geringsvinkel (horisontal)

14

Monteringshål

15

Greppfördjupningar

16

Hål för förlängningsbygel

17

Justerbar anslagsskena

18

Skruvtving

19

Dammpåse

20

Spånavvisare

21

Vingskruv för att fixera den inställningsbara anslags-
skenan

22

Sexkantnyckel (6 mm)/krysspårsmejsel

23

Anslagsskruv för 45 °-geringsvinkel (vertikal)

24

Tippningsskyddsbygel

25

Spånutkast

26

Spännspak för valfri geringsvinkel (vertikal)

27

Transportsäkring

28

Transporthandtag

29

Spindellåsning

30

Djupanslagets justerskruv

31

Vinkelindikator (vertikal)

32

Skala för geringsvinkel (vertikal)

33

Anslagsskruv för 0 °-geringsvinkel (vertikal)

34

Borrhål för tippskyddet

35

Infästningsset ”Tippskyddsbygel”

36

Förlängningsbygel

37

Infästningsskruv för förlängningsbygel

38

Skruv med krysspår (infästning av pendlande kling-
skydd)

39

Insexskruv för sågklingans infästning

40

Spännfläns

41

Sågblad

42

Inre spännfläns

43

Vingskruv för anpassning av gängstångens höjd

44

Gängstång

45

Jack för standardgeringsvinklar

46

Skruvar för inmatningsplatta

47

Anslagsskenans insexkantskruvar (6 mm)

48

Skruv för vinkelindikator (vertikal)

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i
standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-
hör som finns.

Tekniska data

Beakta sågklingans dimensioner. Cen-
trumhålet måste utan spel passa på verk-
tygsspindeln. Använd inte reducer-
stycken eller adapter.

Vid sågning av geringsvinklar måste den
ställbara anslagsskenan dras utåt.

Symboler och deras betydelse

30mm

Kap- och geringssåg

GCM 10 MX

Produktnummer

3 601 M29 02.

3 601 M29 0P.

Upptagen märkeffekt

W

1700

Tomgångsvarvtal

min

-1

4800

Vikt enligt EPTA-Procedure
01:2014

kg

16,8

Skyddsklass

/

II

De mått (största/minsta) som är tillåtna för arbetsstycket finns angivna
på sidan 94.

Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande
spänning och för utföranden i vissa länder kan uppgifterna variera.

Mått för lämpliga sågklingor

Sågklingans diameter

mm

254

Klingans stomtjocklek

mm

1,8 – 2,8

Centrumhålets diameter

mm

30
