 | Lietuviškai

1 609 92A 3A2 | (1.9.16)

Bosch Power Tools

Profiliuotų lentjuosčių apdirbimas

Profiliuotas lentjuostes galima apdirbti dviem skirtingais bū-
dais:

– atrėmus į atraminį bėgelį,
– paguldžius ant pjovimo stalo.

Visada pirmiausia patikrinkite įstrižo pjūvio kampą ant nebe-
tinkamo medienos gabaliuko.

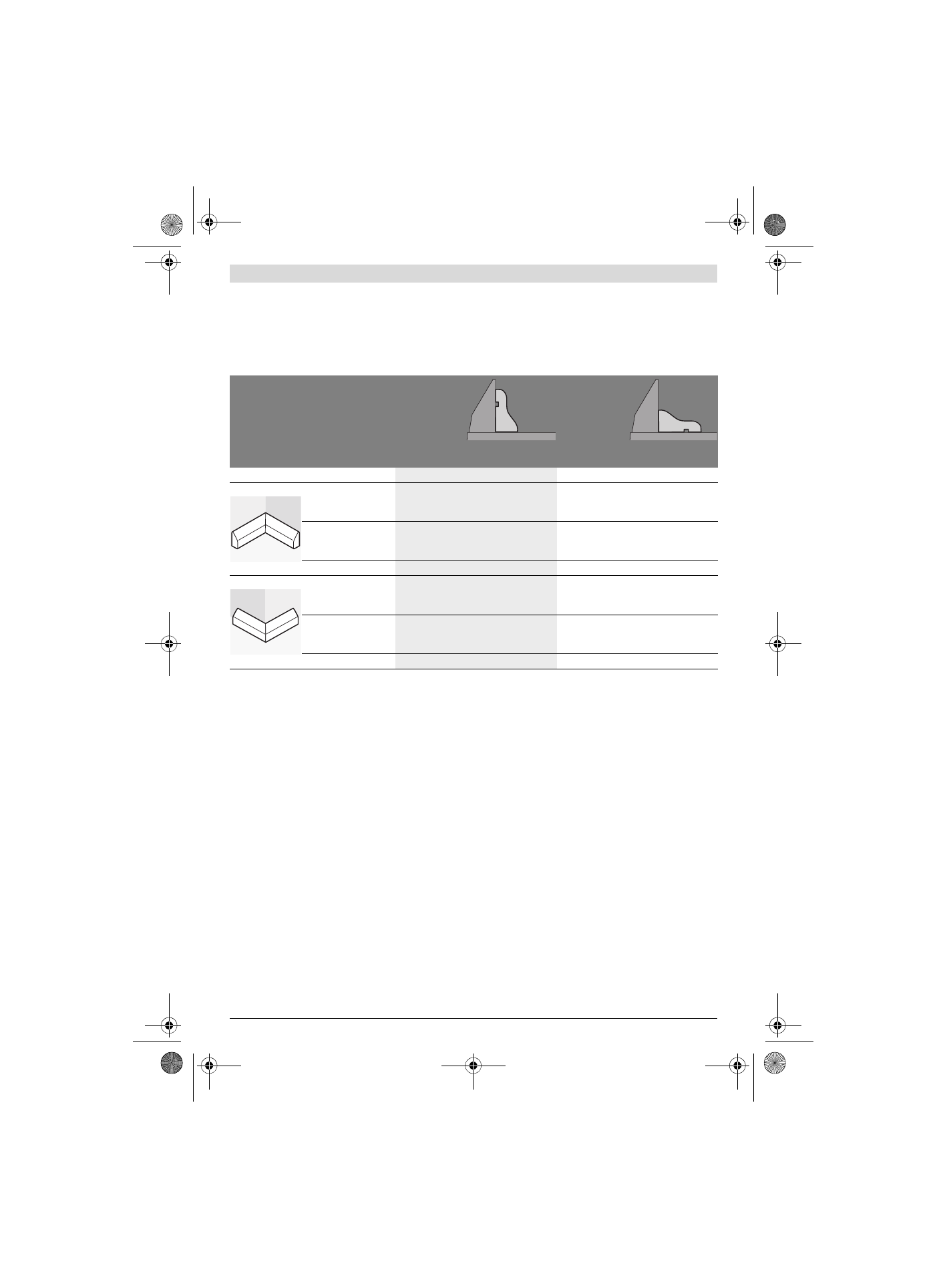

Žemiau pateiktoje lentelėje pateiktos nuorodos, kaip apdirbti
profiliuotas grindjuostes.

Pagrindinių nustatymų patikrinimas ir reguliavi-
mas



Prieš atliekant bet kokius elektrinio įrankio reguliavi-
mo ar priežiūros darbus reikia ištraukti kištuką iš elek-
tros tinklo lizdo.

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prie-
taiso naudojimo turite patikrinti pagrindinius prietaiso nusta-
tymus ir, jei reikia, nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir specialių įrankių.

Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar-
bą atliks greitai ir patikimai.

Atraminio bėgelio nustatymas

– Nustatykite elektrinį įrankį į transportavimo padėtį.
– Sukite pjovimo stalą

7

 iki įpjovos

45

 0 °. Turite jausti, kaip

svirtelė

11

 įsistato į įpjovą.

– Reguliuojamą atraminį bėgelį

17

 visiškai ištraukite.

(žr. pav. G)

Patikrinimas:

 (žr. O1 pav.)

– Nustatykite kampainį 90 ° kampu ir, priglaudę prie pjūklo

disko

41

, padėkite jį tarp atraminio bėgelio

6

 ir pjūklo dis-

ko ant pjovimo stalo

7

.

Kampainio kojelė per visą ilgį turi priglusti prie atraminio bė-
gelio.

Nustatymas:

 (žr. O2 pav.)

– Kartu su prietaisu tiekiamu šešiabriauniu raktu

22

 atlais-

vinkite visus varžtus su vidiniu šešiakampiu

47

.

– Sukite  atraminį bėgelį

6

, kol kampainio kojelė per visą ilgį

priglus prie pjūklo disko plokštumos.

– Vėl tvirtai priveržkite varžtus.

Įstrižo pjūvio standartinio kampo 0 ° (vertikalioje plokštu-
moje) nustatymas

– Nustatykite elektrinį įrankį į transportavimo padėtį.
– Sukite pjovimo stalą

7

 iki įpjovos

45

 0 °. Turite jausti, kaip

svirtelė

11

 įsistato į įpjovą.

Patikrinimas:

 (žr. pav. P1)

– Nustatykite kampainį 90 ° kampu ir padėkite jį ant pjovimo

stalo

7

.

Kampainio kojelė per visą ilgį turi priglusti prie pjūklo disko

41

plokštumos.

Nustatymas:

 (žr. pav. P2)

– Atlaisvinkite fiksuojamąją rankenėlę

26

.

– Atlaisvinkite atraminio varžto

33

 antveržles standartiniu

žiediniu raktu arba veržliarakčiu (13 mm).

– Įsukite arba išsukite atraminį varžtą tiek, kad kampainio

kojelė per visą ilgį priglustų prie pjūklo disko plokštumos.

– Tvirtai užveržkite fiksuojamąją rankenėlę

26

.

– Tada  vėl tvirtai užveržkite atraminio varžto

33

 antveržles.

Nustatymai

atrėmus į at-
raminį bėgelį

paguldžius
ant pjovimo
stalo

Įstrižo pjūvio kampas vertikalioje plokš-
tumoje

0 °

45 °

Profiliuota grindjuostė

kairioji pusė

dešinioji pusė

kairioji pusė

dešinioji pusė

Vidinis kraštas

Įstrižo pjūvio kampas
horizontalioje plokštu-
moje

45 ° kairėje

45 ° dešinėje

0 °

0 °

Ruošinio padėtis

Apatinis kraštas ant

pjovimo stalo

Apatinis kraštas ant

pjovimo stalo

Viršutinis kraštas

prie atraminio bė-

gelio

Apatinis kraštas

prie atraminio bė-

gelio

Gatavas ruošinys yra ...

... pjūvio kairėje

... pjūvio dešinėje

... pjūvio kairėje

... pjūvio kairėje

Išorinis kraštas

Įstrižo pjūvio kampas
horizontalioje plokštu-
moje

45 ° dešinėje

45 ° kairėje

0 °

0 °

Ruošinio padėtis

Apatinis kraštas ant

pjovimo stalo

Apatinis kraštas ant

pjovimo stalo

Apatinis kraštas

prie atraminio bė-

gelio

Viršutinis kraštas

prie atraminio bė-

gelio

Gatavas ruošinys yra ...

... pjūvio kairėje

... pjūvio dešinėje

... pjūvio dešinėje

... pjūvio dešinėje
