Profil çıtalarının işlenmesi

Profil çıtaları iki şekilde işleyebilirsiniz:

– Kesme masasında dayama rayına dayanmış olarak
– Kesme masasına yatırılmış olarak

Kesme işine başlamadan önce her defasında ayarlanmış bulu-
nan gönye açısını bir tahta parçasında deneyin.

Aşağıdaki tabloda zemin çıtalarının işlenmesine ilişkin açıkla-
malar bulunmaktadır.

Temel ayarların kontrolü ve yapılması



Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.

Hassas kesme işleminin güvenceye alınabilmesi için yoğun
kullanımdan sonra elektrikli el aletinin temel ayarlarını kontrol
etmelisiniz ve gerekiyorsa ayarları yeniden yapmalısınız.
Bunun için deneyime ve özel aletlere ihtiyacınız vardır.

Bosch Müşteri Servisi bu işlemi hızlı ve güvenilir biçimde ya-
par.

Dayama rayının doğrultulması

– Elektrikli el aletini taşıma konumuna getirin.
– Kesme  masasını

7

 oluğa

45

 kadar 0 ° için çevirin. Kol

11

hissedilir biçimde oluğu kavramalıdır.

– Dayama rayını

17

 sonuna kadar dışarı çekin.

(Bakınız: Şekil G)

Kontrol:

 (Bakınız: Şekil O1)

– Açı masdarını 90 °'ye ayarlayın ve testere bıçağı

41

 ile hizalı

olarak dayamak rayı

6

 ile kesme masası

7

 arasına yerleşti-

rin.

Açı masdarının kolu bütün uzunluğu boyunca dayama rayı ile
aynı hizada olmalıdır.

Ayarlama:

 (Bakınız: Şekil O2)

– Bütün iç altıgen vidaları

47

 aletle birlikte teslim edilen iç al-

tıgen anahtarla gevşetin

22

.

– Dayama rayını

6

 bütün uzunluğu açı masdarı ile aynı hizaya

gelecek biçimde çevirin.

– Vidaları tekrar sıkın.

Standart-Gönye açısının 0 ° (dikey) ayarlanması

– Elektrikli el aletini taşıma konumuna getirin.
– Kesme masasını

7

 oluğa

45

 kadar 0 ° için çevirin. Kol

11

hissedilir biçimde oluğu kavramalıdır.

Kontrol:

 (Bakınız: Şekil P1)

– Bir açı masdarını 90 ° ayarlayın ve kesme masası

7

 üzerine

yerleştirin.

Açı masdarının kolu bütün uzunluğu boyunca kesme masası

41

 ile aynı hizada olmalıdır.

Ayarlama:

 (Bakınız: Şekil P2)

– Germe  kolunu

26

 gevşetin.

– Dayama vidasının

33

 kontra somununu piyasada bulunan

bir ring veya çatal anahtarla (13 mm) gevşetin.

– Dayama vidasını açı masdarının kolu bütün uzunluğu bo-

yunca testere bıçağı ile aynı hizaya gelecek biçimde çevi-
rin.

– Germe  kolunu

26

 tekrar sıkın.

– Daha sonra dayama vidasının

33

 kontra somununu tekrar

sıkın.

Eğer açı göstergesi

31

 ayar işleminden sonra 0 °-Marka skalası

32

 ile aynı doğru üzerinde değilse, vidayı

48

 piyasada bulu-

nan bir tornavida ile gevşetin ve açı göstergesini 0 °-İşareti bo-
yunca düzeltin. (Bakınız: Şekil R)

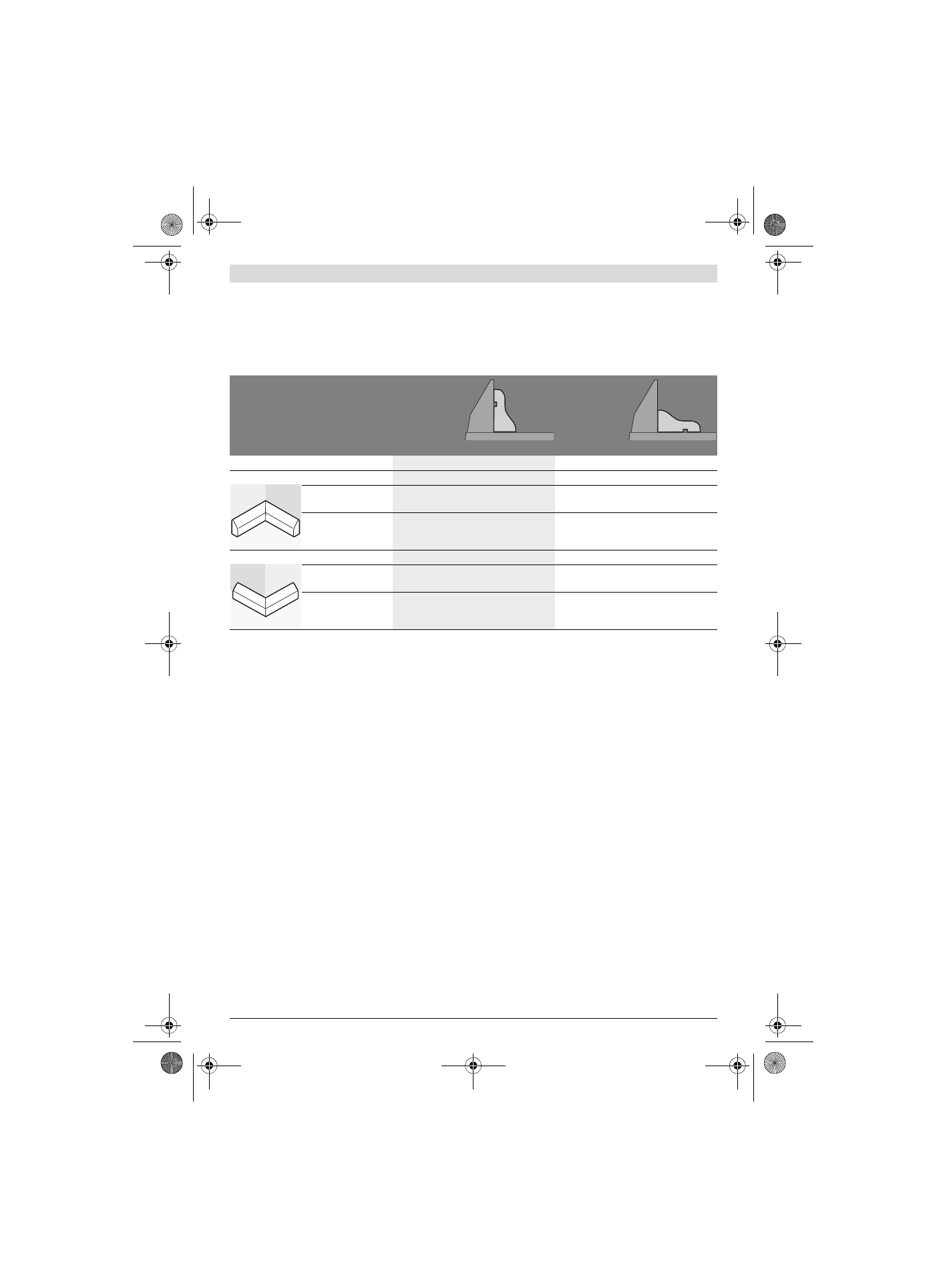

Ayarlar

Dayama rayı-
na göre ayarlı

Kesme masa-
sı üzerinde

Dikey gönye açısı

0 °

45 °

Zemin çıtası

Sol taraf

Sağ  taraf

Sol  taraf

Sağ  taraf

İç kenar

Yatay gönye açısı

45 ° Sol

45 ° Sağ

0 °

0 °

İş parçasının pozis-
yonlanması

Kesme masasında

alt kenar

Kesme masasında

alt kenar

Dayama rayında üst

kenar

Dayama rayında alt

kenar

Hazır iş parçasının bu-
lunduğu konum ...

... kesme yerinin

solunda

... kesme yerinin

sağında

... kesme yerinin

solunda

... kesme yerinin

solunda

Dış kenar

Yatay gönye açısı

45 ° Sağ

45 ° Sol

0 °

0 °

İş parçasının pozis-
yonlanması

Kesme masasında

alt kenar

Kesme masasında

alt kenar

Dayama rayında alt

kenar

Dayama rayında üst

kenar

Hazır iş parçasının bu-
lunduğu konum ...

... kesme yerinin

solunda

... kesme yerinin

sağında

... kesme yerinin

sağında

... kesme yerinin

sağında
