Obrada profilnih letvi

Profilne letve možete obrađivati na dva različita načina:

– prema  graničnoj  vodilici,
– plošno ležeće na stolu za piljenje.

Uvijek najprije izvršite probu sa namještenim kutom kosog re-
zanja na otpadnom drvu.

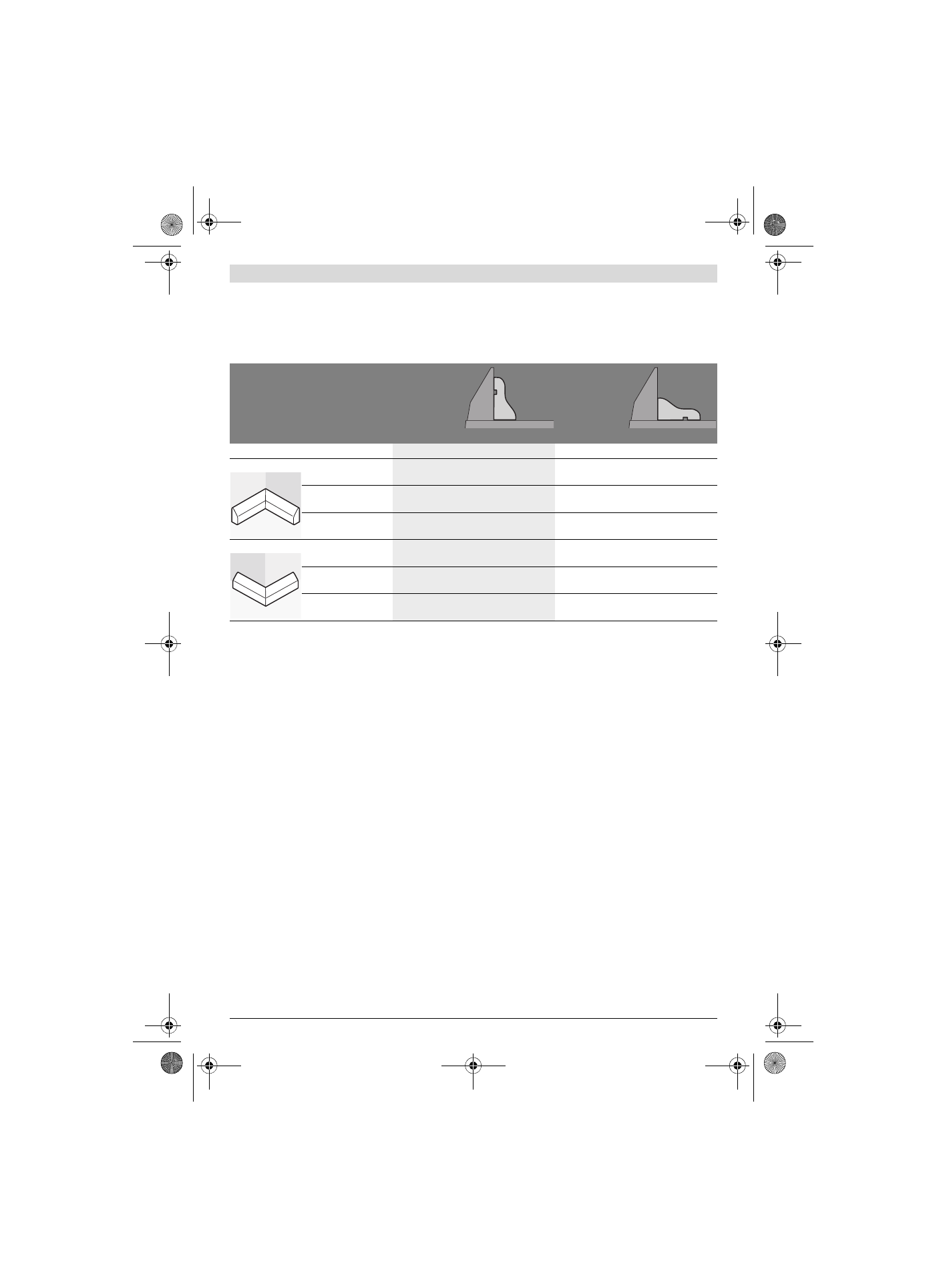

Donja tablica sadrži upute za obradu podnih letvi.

Kontroliranje i podešavanje osnovnih
namještanja



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Kako bi se postigli precizni rezovi, nakon intenzivne uporabe
morate provjeriti osnovna podešavanja električnog alata i u
danom slučaju podesiti.
Za to je potrebno iskustvo i odgovarajući specijalni alat.

Bosch ovlašteni servis će ove radove izvesti brzo i pouzdano.

Poravnavanje granične vodilice

– Dovedite električni alat u transportni položaj.
– Okrenite stol za piljenje

7

 sve do zareza

45

 za 0 °. Poluga

11

 mora osjetno uskočiti u zarez.

– Podesivu  graničnu  vodilicu

17

 povucite do kraja prema

van. (vidjeti sliku G)

Provjerite:

 (vidi sliku O1)

– Namjestite kutomjer na 90 ° i položite ga s listom pile

41

 iz-

među granične vodilice

6

 i lista pile na stol za piljenje

7

.

Krak kutomjera mora se podudarati sa graničnom vodilicom
po čitavoj dužini.

Podešavanje:

 (vidi sliku O2)

– Otpustite sve inbus vijke

47

 sa isporučenim inbus ključem

22

.

– Okrenite graničnik

6

 toliko da se kutomjer podudara po či-

tavoj dužini.

– Ponovno stegnite vijke.

Namještanje standardnog kuta kosog rezanja 0 °
(vertikalnog)

– Dovedite električni alat u transportni položaj.
– Okrenite stol za piljenje

7

 sve do zareza

45

 za 0 °. Poluga

11

 mora osjetno uskočiti u zarez.

Provjerite:

 (vidjeti sliku P1)

– Namjestite kutomjer na 90 ° i stavite ga na stol za piljenje

7

.

Krak kutomjera mora se podudarati sa listom pile

41

 po čita-

voj dužini.

Podešavanje:

 (vidjeti sliku P2)

– Otpustite steznu ručku

26

.

– Otpustite kontramaticu graničnog vijka

33

 sa običnim oka-

stim ili viljuškastim ključem (13 mm).

– Granični vijak toliko uvijte ili odvijte, sve dok se krak kuto-

mjera po čitavoj dužini ne poklopi sa listom pile.

– Ponovno stegnite steznu ručku

26

.

– Nakon toga ponovno stegnite kontramaticu graničnog vijka

33

.

Ako pokazivač kuta

31

 nakon namještanja nije u liniji sa zna-

kom 0 ° skale

32

, otpustite vijak

48

 sa običnim križnim odvija-

čem i usmjerite pokazivač kuta uzduž znaka 0 °.

 (vidjeti sliku R)

Namještanja

postavljena
prema granič-
noj vodilici

plošno polo-
žena na stol
za piljenje

Vertikalni kut kosog rezanja

0 °

45 °

Podna letva

lijeva strana

desna strana

lijeva strana

desna strana

Unutarnji rub

Horizontalni kut kosog
rezanja

45 ° lijevo

45 ° desno

0 °

0 °

Pozicioniranje izratka Donji rub na stolu za

piljenje

Donji rub na stolu za

piljenje

Gornji rub na gra-

ničnoj vodilici

Donji rub na granič-

noj vodilici

Završen izradak nalazi
se ...

... lijevo od reza

... desno od reza

... lijevo od reza

... lijevo od reza

Vanjski rub

Horizontalni kut kosog
rezanja

45 ° desno

45 °  lijevo

0 °

0 °

Pozicioniranje izratka Donji rub na stolu za

piljenje

Donji rub na stolu za

piljenje

Donji rub na granič-

noj vodilici

Gornji rub na gra-

ničnoj vodilici

Završen izradak nalazi
se ...

... lijevo od reza

... desno od reza

... desno od reza

... desno od reza
