 Deutsch |

17

Bosch Power Tools

1 609 92A 3A2 | (1.9.16)

Einlegeplatte auswechseln (siehe Bild M)

Die rote Einlegeplatte

9

 kann nach längerem Gebrauch des

Elektrowerkzeugs verschleißen.

Wechseln Sie defekte Einlegeplatten aus.

– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Schrauben Sie die Schrauben

46

 mit dem mitgelieferten

Kreuzschlitzschraubendreher

22

 heraus und entnehmen

Sie die alte Einlegeplatte.

– Schrauben Sie die Einlegeplatte mit den Schrauben

46

möglichst weit rechts an, so dass auf der ganzen Länge der
möglichen Schnittbewegung das Sägeblatt nicht mit der
Einlegeplatte in Berührung kommt.

Sägen

Kappsägen

– Spannen Sie das Werkstück entsprechend den Abmessun-

gen fest.

– Stellen Sie den gewünschten horizontalen und/oder verti-

kalen Gehrungswinkel ein.

– Stellen Sie die Höhe der Justierschraube

30

 so ein, dass

das Werkstück komplett durchgesägt werden kann (siehe
auch „Tiefenanschlag einstellen“, Seite 17).

– Schalten Sie das Elektrowerkzeug ein.

– Drücken Sie auf den Hebel

2

 und führen Sie den Werkzeug-

arm mit dem Handgriff

3

 langsam nach unten.

– Sägen Sie das Werkstück mit gleichmäßigem Vorschub

durch.

– Schalten Sie das Elektrowerkzeug aus und warten Sie, bis

das Sägeblatt komplett zum Stillstand gekommen ist.

– Führen Sie den Werkzeugarm langsam nach oben.

Tiefenanschlag einstellen (Nut sägen) (siehe Bild N)

Die Justierschraube

30

 des Tiefenanschlags muss im Uhrzei-

gersinn gedreht werden, wenn Sie eine Nut sägen wollen.

– Schwenken Sie den Werkzeugarm am Handgriff

3

 in die

Position, bei der die gewünschte Nut-Tiefe erreicht wird.

– Schrauben Sie die Justierschraube

30

 im Uhrzeigersinn

bis das Schraubenende den Gehäuseanschlag berührt.

– Führen Sie den Werkzeugarm langsam nach oben.

Sonderwerkstücke

Beim Sägen von gebogenen oder runden Werkstücken müs-
sen Sie diese besonders gegen Verrutschen sichern. An der
Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag-
schiene und Sägetisch entstehen.

Falls erforderlich, müssen Sie spezielle Halterungen anferti-
gen.

Profilleisten bearbeiten

Profilleisten können Sie auf zwei verschiedene Arten bearbei-
ten:

– gegen die Anschlagschiene angestellt,
– flach liegend auf dem Sägetisch.

Probieren Sie den eingestellten Gehrungswinkel immer zu-
erst an einem Abfallholz aus.

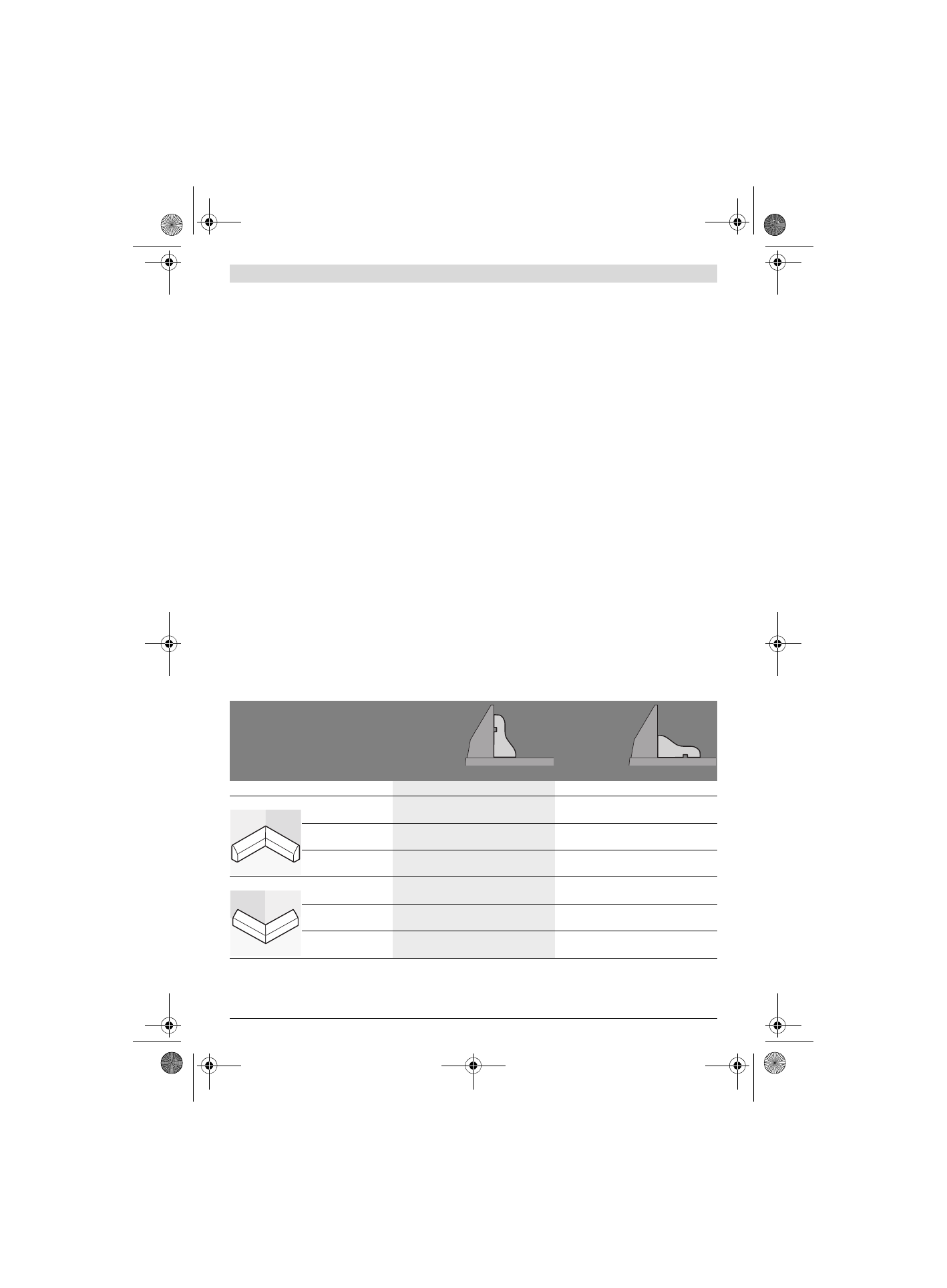

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten
von Bodenleisten.

Einstellungen

gegen die
Anschlag-
schiene ange-
stellt

flach liegend
auf dem
Sägetisch

vertikaler Gehrungswinkel

0 °

45 °

Bodenleiste

linke Seite

rechte Seite

linke Seite

rechte Seite

Innenkante

horizontaler Geh-
rungswinkel

45 ° links

45 °  rechts

0 °

0 °

Positionierung des
Werkstücks

Unterkante auf

Sägetisch

Unterkante auf

Sägetisch

Oberkante an der

Anschlagschiene

Unterkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... links vom Schnitt

... rechts vom

Schnitt

... links vom Schnitt ... links vom Schnitt

Außenkante

horizontaler Geh-
rungswinkel

45 ° rechts

45 ° links

0 °

0 °

Positionierung des
Werkstücks

Unterkante auf

Sägetisch

Unterkante auf

Sägetisch

Unterkante an der

Anschlagschiene

Oberkante an der

Anschlagschiene

Fertiges Werkstück
befindet sich ...

... links vom Schnitt

... rechts vom

Schnitt

... rechts vom

Schnitt

... rechts vom

Schnitt
