94

 | Svenska

1 609 92A 3A2 | (1.9.16)

Bosch Power Tools

Tillåtna mått på arbetsstycket
Största

 arbetsstycke:

Byte av insatsplatta (se bild M)

Den röda inmatningsplattan

9

 kan slitas under en längre tids

användning av elverktyget.

Byt ut defekta inmatningsplattor.

– Ställ elverktyget i arbetsläge.
– Skruva ut skruvarna

46

 med den medföljande krysskruv-

mejseln

22

 och ta ut den gamla inläggningsplattan.

– Fäst med skruvarna

46

 inmatningsplattan möjligast långt

åt höger så att sågklingan inte kan beröra inmatningsplat-
tan över hela snittrörelsens längd.

Sågning

Kapning

– Spänn fast arbetsstycket med hänsyn till dimensionerna.
– Ställ in önskad horisontell och/eller vertikal geringsvinkel.
– Ställ in justeringsskruvens

30

 höjd så att arbetsstycket kan

sågas igenom helt och hållet (se även ”Inställning av djup-
anslag”, sidan  94).

– Koppla på elverktyget.
– Tryck  på  spaken

2

 och för verktygsarmen med handtaget

3

långsamt nedåt.

– Såga arbetsstycket med jämn matningshastighet.
– Koppla från elverktyget och vänta till sågklingan stannat

helt.

– Skjut verktygsarmen långsamt uppåt.

Inställning av djupanslag (Spårsågning) (se bild N)

Djupanslagets justeringsskruv

30

 skall vridas medurs om du

vill såga ett spår.

– Sväng verktygsarmen med handtaget

3

 till det läge som ger

önskat spårdjup.

– Skruva justeringsskruven

30

 medurs tills skruvänden rör

vid kapslingsanslaget.

– Skjut verktygsarmen långsamt uppåt.

Speciella arbetsstycken

Böjda eller runda arbetsstycken måste säkras mot slirning.
Vid snittlinjen får springa inte uppstå mellan arbetsstycke,
anslagsskena och sågbord.

Om så behövs, ska speciella fästen tillverkas.

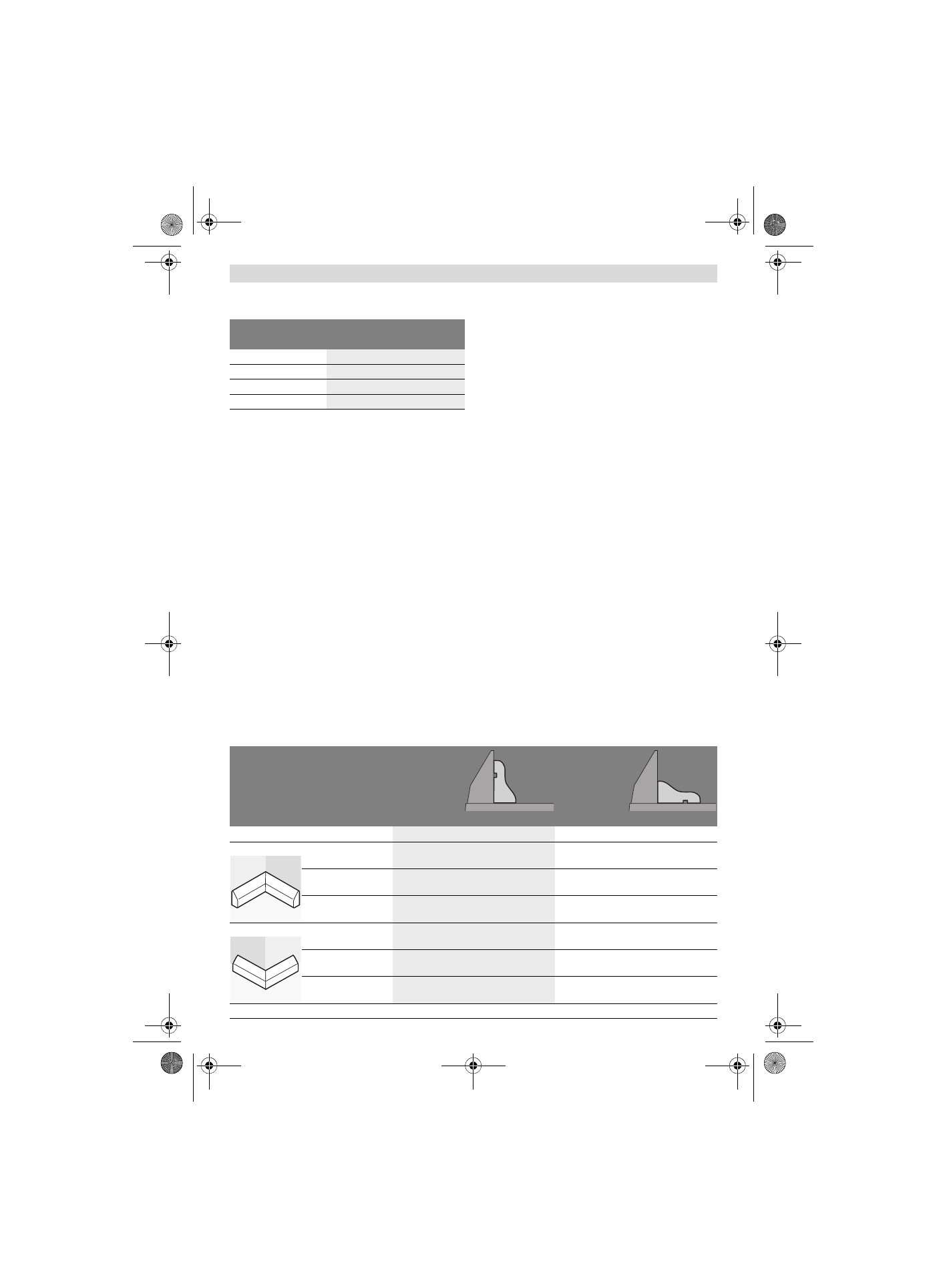

Bearbetning av profilhyvlade lister

Profilhyvlade lister kan bearbetas på två olika sätt:

– lagda mot anslagsskenan,
– plant liggande på sågbordet.

Provsåga med inställd geringsvinkel på virkesavfall.

Tabellen nedan lämnar anvisningar om bearbetning av golvlis-
ter.

Geringsvinkel

Höjd x bredd [mm]

horisontalt vertikalt vid max. höjd

vid max. bredd

0 °

0 °

89 x 89

62 x 130

45 °

0 °

86 x 67

65 x 91

0 °

45 °

44 x 95

32 x 130

45 °

45 °

44 x 67

32 x 91

Inställningar

inställda mot
anslags-
skenan

plant
liggande på
sågbordet

vertikal geringsvinkel

0 °

45 °

Golvlist

vänster sida

höger sida

vänster sida

höger sida

Innerkant

horisontal geringsvin-
kel

45 ° vänster

45 ° höger

0 °

0 °

Arbetsstyckets place-
ring

Underkant på såg-

bordet

Underkant på såg-

bordet

Överkant mot

anslagsskenan

Underkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till vänster om

snittet

... till höger om

snittet

... till vänster om

snittet

... till vänster om

snittet

Ytterkant

horisontal geringsvin-
kel

45 ° höger

45 ° vänster

0 °

0 °

Arbetsstyckets place-
ring

Underkant på såg-

bordet

Underkant på såg-

bordet

Underkant mot

anslagsskenan

Överkant mot

anslagsskenan

Färdigt arbetsstycke
ligger …

... till vänster om

snittet

... till höger om

snittet

... till höger om

snittet

... till höger om

snittet
