192

 | Українська

1 609 92A 3A2 | (1.9.16)

Bosch Power Tools

Перевірка і настройка базових параметрів



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.

З метою точного розпилювання, після інтенсивної
експлуатації електроприладу треба перевірити його
базові параметри та за необхідністю підкоректувати їх.
Для цього потрібний досвід та відповідний спеціальний
інструмент.

Майстерня Bosch виконує таку роботу швидко і надійно.

Вирівнювання упорної шини

– Встановіть електроприлад в положення як для

транспортування.

– Поверніть стіл

7

 до насічки

45

 на 0 °. Важіль

11

 повинен

відчутно увійти в зачеплення в насічці.

– До кінця витягніть пересувну упорну планку

17

.

(див. мал. G)

Перевірка:

 (див. мал. O1)

– Встановіть кутовий калібр на 90 ° і покладіть його

пиляльним диском

41

 врівень між упорною планкою

6

і пиляльним диском на стіл

7

.

Плече кутового калібру повинне по всій довжині збігатися
з упорною планкою.

Настроювання:

 (див. мал. O2)

– За допомогою доданого ключа-шестигранника

22

відпустіть всі гвинти з внутрішнім шестигранником

47

.

– Поверніть упорну планку

6

 так, щоб кутовий калібр

знаходився по всій довжині врівень з нею.

– Знову затягніть гвинти.

Настроювання стандартного кута розпилювання 0 °
(вертикального)

– Встановіть електроприлад в положення як для

транспортування.

– Поверніть стіл

7

 до насічки

45

 на 0 °. Важіль

11

 повинен

відчутно увійти в зачеплення в насічці.

Перевірка:

 (див. мал. P1)

– Встановіть кутовий калібр на 90 ° і покладіть його на стіл

7

.

Плече кутового калібру повинно по всій довжини збігатися
з пиляльним диском

41

.

Настроювання:

 (див. мал. P2)

– Відпустіть затискну рукоятку

26

.

– Відпустіть контргайку упорного гвинта

33

 за

допомогою стандартного кільцевого або вилкового
гайкового ключа (13 мм).

– Затягуйте або відпускайте упорний гвинт до тих пір,

поки плече кутового калібру не знаходитиметься по
всій довжині урівень з пиляльним диском.

– Знову затягніть затискну рукоятку

26

.

– Потім знову міцно затягніть контргайку упорного гвинта

33

.

Якщо після регулювання індикатор кута

31

 не буде

збігатися з позначкою 0 ° на шкалі

32

, за допомогою

звичайної хрестоподібної викрутки відпустіть гвинт

48

 та

вирівняйте індикатор кута за позначкою  0 °.  (див. мал. R)

Настроювання стандартного кута розпилювання 45 °
(вертикального)

– Встановіть електроприлад в робоче положення.
– Поверніть стіл

7

 до насічки

45

 на 0 °. Важіль

11

 повинен

відчутно увійти в зачеплення в насічці.

– Відпустіть затискну рукоятку

26

 та, взявшись за

рукоятку

3

, поверніть кронштейн робочого інструмента

до упору ліворуч (45 °).

Перевірка:

 (див. мал. Q1)

– Встановіть кутовий калібр на 45 ° і покладіть його на стіл

7

.

Плече кутового калібру повинно по всій довжини збігатися
з пиляльним диском

41

.

Настроювання:

 (див. мал. Q2)

– Відпустіть контргайку упорного гвинта

23

 за

допомогою стандартного кільцевого або вилкового
гайкового ключа (13 мм).

– Затягуйте або відпускайте упорний гвинт до тих пір,

поки плече кутового калібру не знаходитиметься по
всій довжині урівень з пиляльним диском.

– Знову затягніть затискну рукоятку

26

.

– Потім знову міцно затягніть контргайку упорного гвинта

23

.

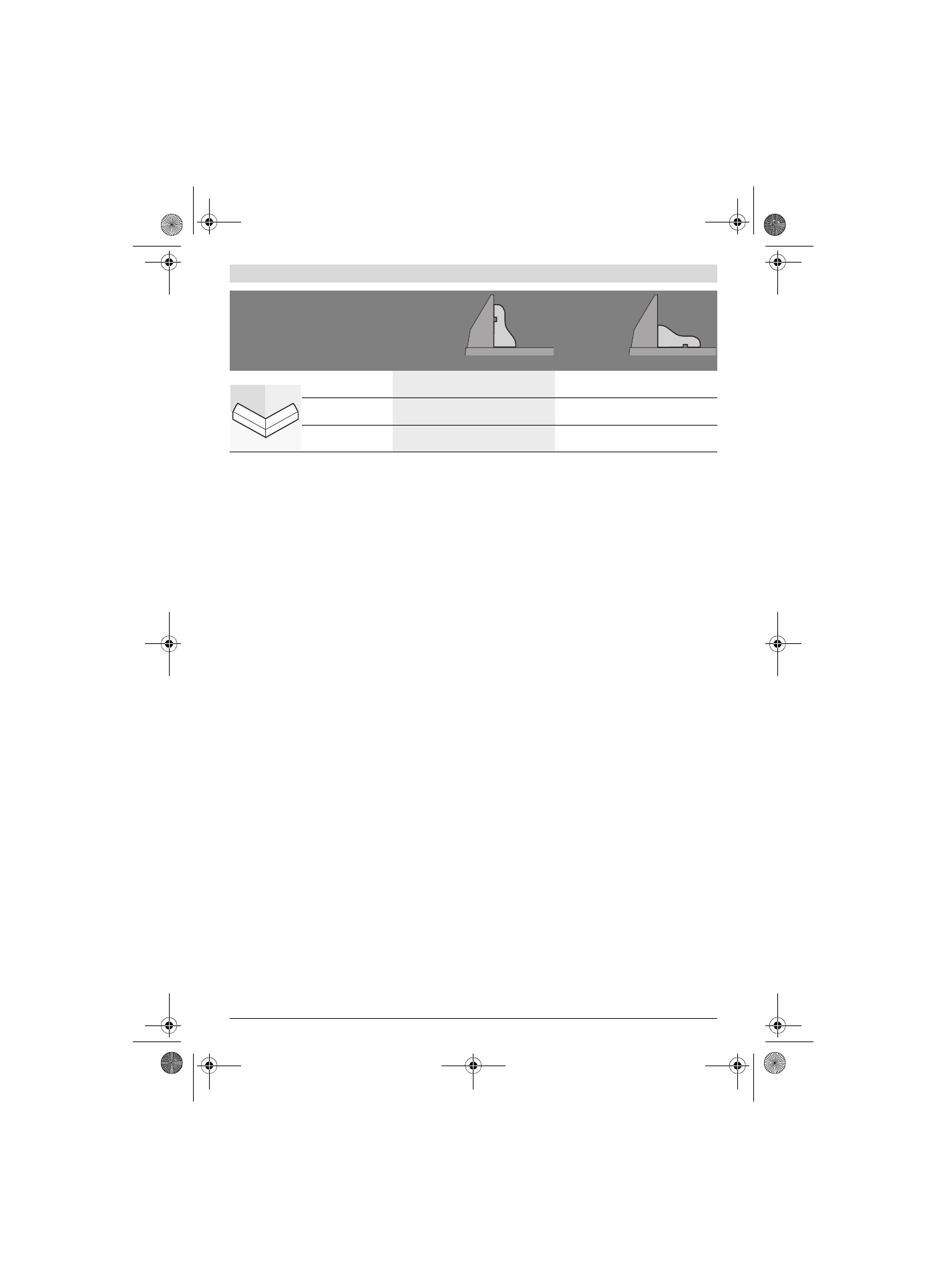

зовнішній край

горизонтальний кут
розпилювання

45 ° справа

45 ° зліва

0 °

0 °

положення оброблю-
ваного матеріалу

нижній край на

столі

нижній край на

столі

нижній край на

упорній планці

верхній край на

упорній планці

готова частина
знаходиться …

... ліворуч від

розпилу

... праворуч від

розпилу

... праворуч від

розпилу

... праворуч від

розпилу

настройки

вертикальне
приставлен-
ня до упорної
шини

горизонталь-
не розташу-
вання на
столі

вертикальний кут розпилювання

0 °

45 °
