 Română |

211

Bosch Power Tools

1 609 92A 3A2 | (1.9.16)

– Deşurubaţi şuruburile

46

 cu şurubelniţa în cruce din setul

se livrare

22

 şi extrageţi placa intermediară veche.

– Înşurubaţi placa intermediară cu şuruburile

46

 cât mai de-

parte posibil spre dreapta, astfel încât pânza de ferăstrău
să nu atingă placa intermediară pe toată lungimea mişcării
de tăiere preconizate.

Tăiere cu ferăstrăul

Retezare

– Fixaţi prin strângere piesa de lucru în funcţie de dimensiu-

nile acesteia.

– Reglaţi unghiul dorit de înclinare în plan orizontal şi/sau

vertical.

– Reglaţi astfel înălţimea şurubului de ajustare

30

 încât piesa

de lucru să poată fi tăiată complet (vezi şi „Ajustarea limita-
torului de reglare a adâncimii“, pagina 211).

– Porniţi scula electrică.
– Împingeţi în jos pârghia

2

 şi basculaţi lent în jos braţul de

tăiere acţionâd mânerul

3

.

– Tăiaţi piesa de lucru cu avans uniform.
– Deconectaţi scula electrică şi aşteptaţi ca pânza de ferăs-

trău să se oprească complet.

– Ridicaţi lent braţul de tăiere.

Ajustarea limitatorului de reglare a adâncimii (tăierea de
canale) (vezi figura N)

Şurubul de ajustare

30

 al limitatorului de reglare a adâncimii

trebuie răsucit în sensul mişcării acelor  ceasornic atunci când
doriţi să tăiaţi un canal.

– Basculaţi braţul maşinii acţionând mânerul

3

 pentru a-l

aduce în poziţia corespunzătoare adâncimii dorite a cana-
lului ce urmează a fi tăiat.

– Înşurubaţi şurubul de ajustare

30

 în sensul mişcării acelor

de ceasornic până când capătul şurubului atinge opritorul
carcasei.

– Ridicaţi lent braţul maşinii.

Piese de lucru speciale

Atunci când tăiaţi piese de lucru îndoite sau rotunde, acestea
trebuie asigurate în mod special împotriva alunecării. La linia
de tăiere nu trebuie să existe niciun spaţiu, cât de mic, între
piesa de lucru, şina opritoare şi masa de lucru pentru ferăs-
trău.

Dacă este necesar, va trebui să confecţionaţi suporturi speci-
ale de susţinere.

Prelucrarea şipcilor profilate

Şipcile profilate pot fi prelucrate în două moduri diferite:

– sprijinite pe şina opritoare,
– aşezate plan pe masa de lucru pentru ferăstrău.

După ajustarea unghiului de înclinare, executaţi întotdeauna
mai întâi o tăiere de probă pe nişte deşeuri de lemn.

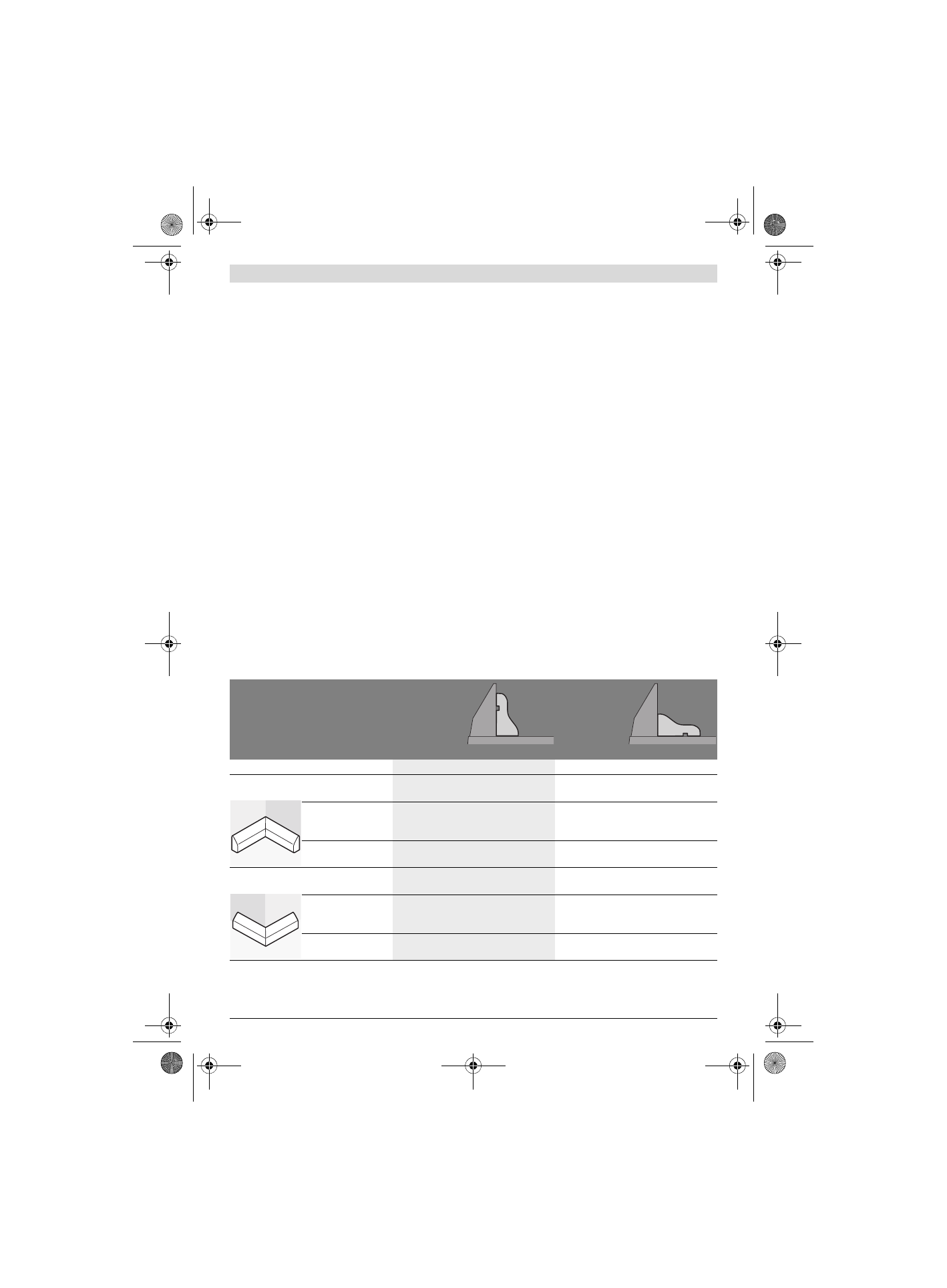

Tabelul următor conţine indicaţii referitoare la prelucrarea
şipcilor pentru pardoseli.

Reglaje

sprijinite pe
şina opritoare

aşezate plan
pe masa de
lucru pentru
ferăstrău

Unghi de înclinare vertical

0 °

45 °

Şipcă pentru pardoseală

partea stângă

partea dreaptă

partea stângă

partea dreaptă

Muchia
interioară

unghi de înclinare ori-
zontal

45 ° stânga

45 ° dreapta

0 °

0 °

Poziţionarea piesei de
lucru

cu muchia inferioa-

ră pe masa de lucru

pentru ferăstrău

cu muchia inferioa-

ră pe masa de lucru

pentru ferăstrău

cu muchia superioa-

ră sprijinită pe şina

opritoare

cu muchia inferioa-
ră sprijinită pe şina

opritoare

Piesa finită se află ...

... la stânga faţă de

făgaşul de tăiere

... la dreapta faţă de

făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

... la stânga faţă de

făgaşul de tăiere

Muchia
exterioară

unghi de înclinare ori-
zontal

45 ° dreapta

45 °  stânga

0 °

0 °

Poziţionarea piesei de
lucru

cu muchia inferioa-

ră pe masa de lucru

pentru ferăstrău

cu muchia inferioa-

ră pe masa de lucru

pentru ferăstrău

cu muchia inferioa-
ră sprijinită pe şina

opritoare

cu muchia superioa-

ră sprijinită pe şina

opritoare

Piesa finită se află ...

... la stânga faţă de

făgaşul de tăiere

... la dreapta faţă de

făgaşul de tăiere

... la dreapta faţă de

făgaşul de tăiere

... la dreapta faţă de

făgaşul de tăiere
