 | Slovensko

1 609 92A 3A2 | (1.9.16)

Bosch Power Tools

Opis in zmogljivost izdelka

Preberite vsa opozorila in napotila.

Napake

zaradi neupoštevanja spodaj navedenih opo-
zoril in napotil lahko povzročijo električni udar,
požar in/ali težke telesne poškodbe.

Uporaba v skladu z namenom

Električno orodje je namenjeno, da kot fiksna naprava izvaja
vzdolžne in prečne reze z ravnim potekom reza. Pri tem so mo-
žni vodoravni jeralni koti od – 47 ° do +52 ° ter navpični jeralni
koti od 0 ° do 45 °.
Zmogljivost električnega orodja je konstruirana za žaganje tr-
dega in mehkega lesa, ivernih in vlaknenih plošč ter aluminija
in umetne mase.

Komponente na sliki

Oštevilčenje komponent na sliki se nanaša na predstavitev
orodja na strani z grafiko.

1

Zaščitni pokrov

2

Vzvod za sprostitev roke orodja

3

Ročaj

4

Vklopno/izklopno stikalo

5

Premični zaščitni pokrov

6

Prislonski trak

7

Zasučna plošča

8

Izvrtine za primež

9

Vložna plošča

10

Gumb za nastavitev poljubnega jeralnega kota
(vodoravno)

11

Ročica za prednastavitev jeralnega kota (vodoravno)

12

Kotni kazalnik (vodoravno)

13

Skala za nastavitev jeralnega kota (vodoravno)

14

Izvrtine za montažo

15

Prijemna vdolbina

16

Izvrtine za podaljšani locen

17

Prestavljiv prislonski trak

18

Primež

19

Vrečka za prah

20

Odvajalnik ostružkov

21

Krilni vijak za pritrditev nastavljivega prislonskega traku

22

Notranji šestrobni ključ (6 mm)/križni izvijač

23

Prislonski vijak za 45 °-jeralni kot (navpično)

24

Locen za zaščito pred prevrnitvijo

25

Izmet ostružkov

26

Vpenjalna ročica za poljubne jeralne kote (navpično)

27

Transportno varovalo

28

Ročaj za transportiranje

29

Blokada vretena

30

Justirni vijak globinskega omejila

31

Kotni kazalnik (navpično)

32

Skala za nastavitev jeralnega kota (navpično)

33

Prislonski vijak za 0 °-jeralni kot (navpično)

34

Izvrtine zaščite pred prevrnitvijo

35

Komplet za pritrditev „ščitnika pred prevrnitvijo“

36

Podaljševalni locen

37

Pritrdilni vijak za podaljševalni lok

38

Križni vijak (pritrditev premičnega zaščitnega pokrova)

39

Šesterorobi vijak za pritrditev žaginega lista

40

Vpenjalna prirobnica

41

Žagin list

42

Notranja vpenjalna prirobnica

43

Krilni vijak za prilagoditev višine navojnega droga

44

Navojna ročica

45

Zareze za standardni jeralni kot

46

Vijaki za vložno ploščo

47

Notranji šestrobni vijaki (6 mm) prislona

48

Vijak za kotni kazalnik (navpično)

Prikazan ali opisan pribor ni del standarnega obsega dobave. Celo-
ten pribor je del našega programa pribora.



Nosite zaščitno masko proti prahu.



Nosite zaščitna očala.



Nosite zaščitne glušnike.

Vpliv hrupa

lahko povzroči izgubo sluha.



Območje nevarnosti! Imejte roke,
prste ali lahti kolikor mogoče stran
od tega območja.

Upoštevajte mere žaginega lista. Premer
izvrtine mora natančno ustrezati vretenu
orodja. Ne uporabljajte reducirnih kosov
ali adapterjev.

Pri žaganju jeralnih kotov morate potegni-
ti prestavljiv prislonski trak navzven.

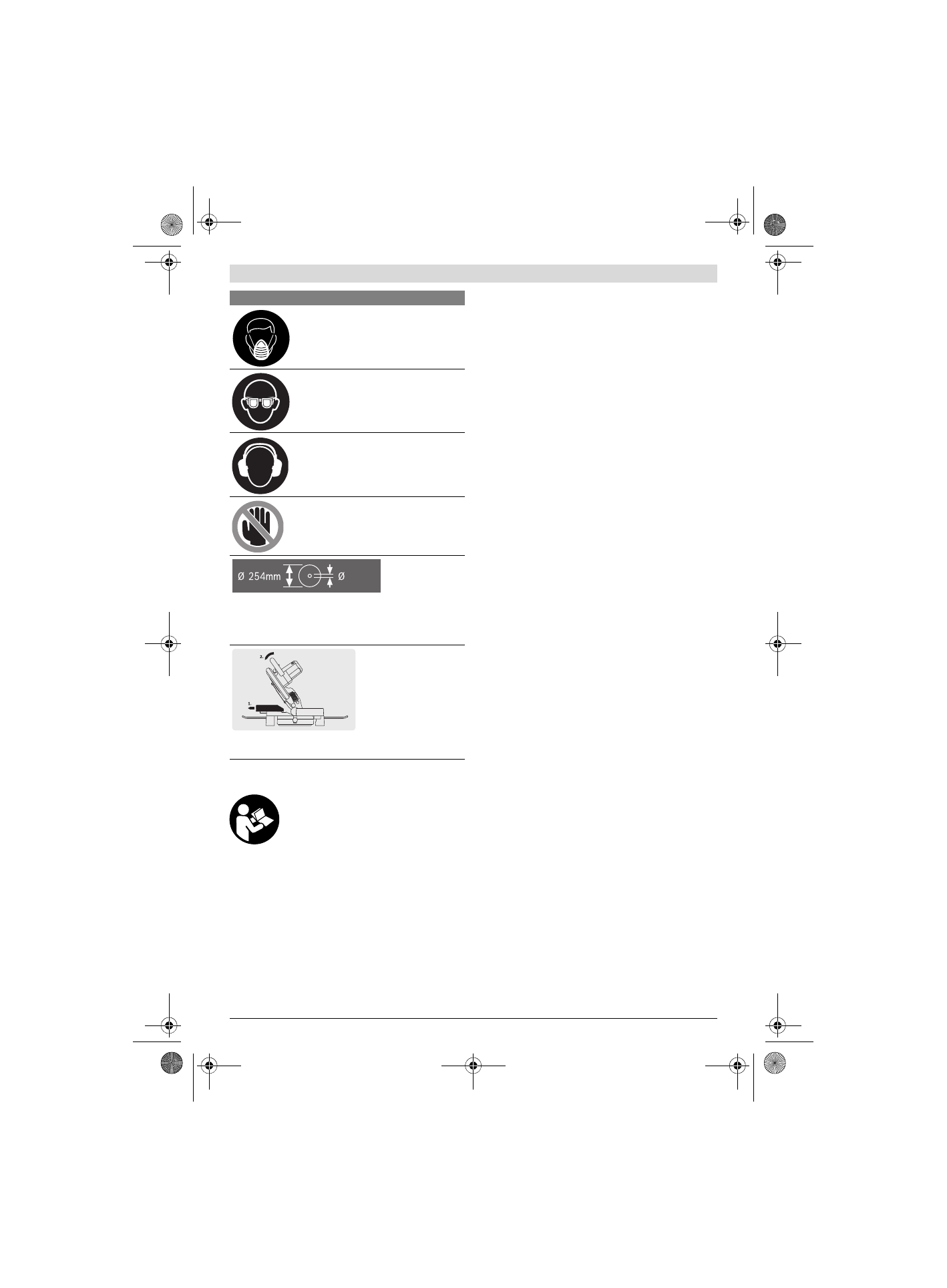

Simboli in njihov pomen

30mm
